Beschreibung

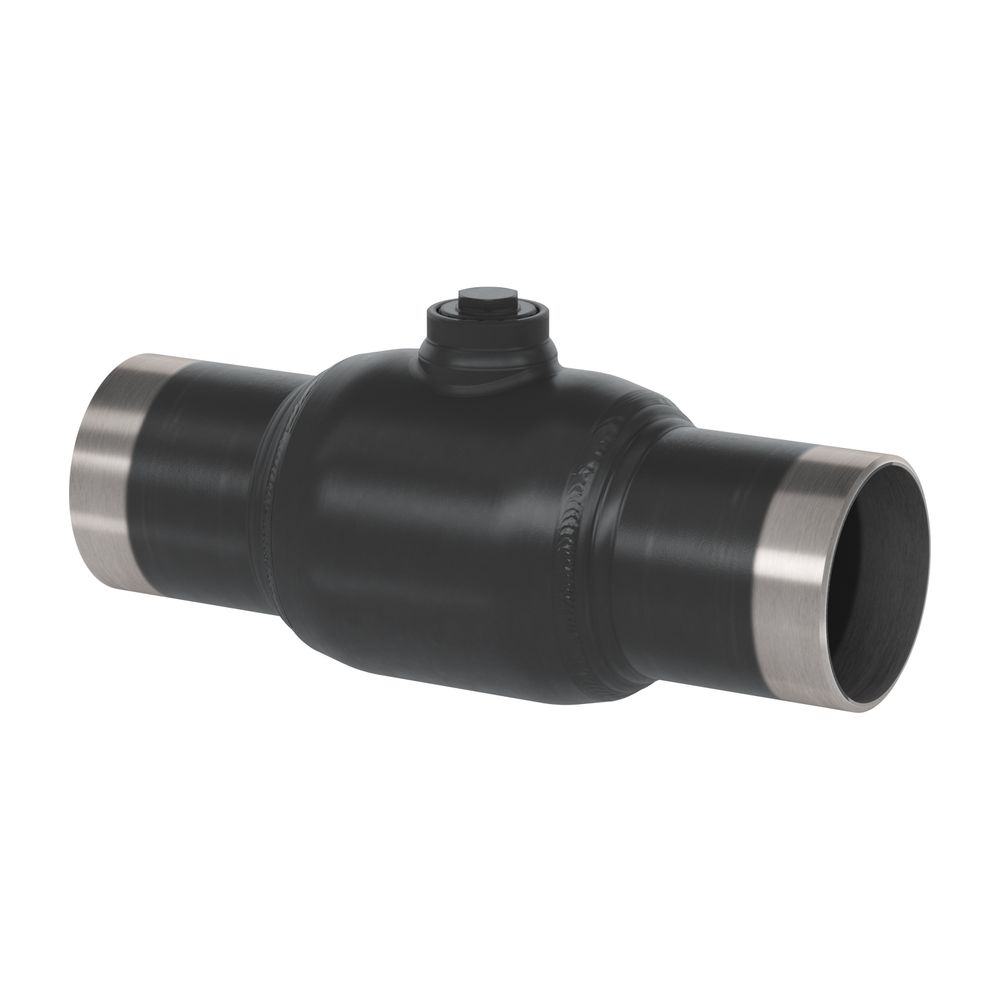

Danfoss Kugelhahn Typ JIP 125.16 DN 80, PN 25, maximal, 180 Grad C
Der Danfoss Kugelhahn Typ JIP 125.16 ist eine robuste Lösung für anspruchsvolle Wassersysteme. Mit einer Nennweite von DN 80, einem Nenndruck von PN 25 und einer maximalen Betriebstemperatur von 180 Grad Celsius ist dieser Kugelhahn speziell für erweiterte Fernwärmesysteme und andere geschlossene Wasserkreisläufe konzipiert, in denen aufbereitetes Wasser zur Korrosionsvermeidung eingesetzt wird.
Wofür ist der Danfoss Kugelhahn JIP 125.16 konzipiert?
Die JIP-Bedarfsanschlusshähne von Danfoss sind für den Einsatz in erweiterten Fernwärmesystemen und anderen geschlossenen Wassersystemen vorgesehen. Hierbei wird aufbereitetes Wasser genutzt, um Korrosionsbildung effektiv vorzubeugen. Das vollverschweißte Gehäuse des Kugelhahns erfüllt die Anforderungen an Ventile in Fernwärme- und Fernkältesystemen und trägt zu einer hohen Betriebssicherheit bei.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Der Kugelhahn verfügt über einen Außensechskant bei allen Abmessungen und eine Positionsanzeige der Kugel auf dem Schaft, die eine klare Statuserkennung ermöglicht. Ein 90-Grad-Endanschlag ist für Nennweiten von DN 15 bis 100 mm gegeben. Das vollverschweißte Gehäuse ist wartungsfrei. Eine Schaltwellenverlängerung zur Isolierung ist gemäß EnEV integriert. Der volle Durchgang und die massiven Kugeln mit zylindrischem Durchgang ermöglichen einen optimalen Fluss. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen- und Graphitpackungen.
Welche Materialien werden verwendet?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN10088 (ähnlich 1.4301), während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt ist. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen und Graphit.
Welche Medien und Temperaturen sind zulässig?
Der Kugelhahn ist für Fördermedien wie Zirkulationswasser und glykolhaltiges Wasser mit einem maximalen Glykolanteil von 50 % geeignet. Die Betriebstemperatur für Schweißverbindungen liegt im Bereich von 0 bis 180 Grad Celsius. Die minimale Lager- und Transporttemperatur beträgt -40 Grad Celsius.
Technische Daten
- Nennweite: DN 80
- Nenndruck: PN 25
- Maximale Temperatur: 180 Grad C
- Baulänge: 270 mm
- Bauhöhe: 85,5 mm
- Gewicht ca.: 4,9 kg
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
- Ausführung: gerade
- Ventilwinkel: 0
Der Danfoss Kugelhahn Typ JIP 125.16 mit seiner Nennweite DN 80 und einem Nenndruck von PN 25 bietet eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Fernwärme- und Wassersysteme. Die Konstruktion für Temperaturen bis 180 Grad Celsius und das vollverschweißte Gehäuse stellen eine hohe Betriebssicherheit sicher. Die Verwendung hochwertiger Materialien wie Stahl und Polytetrafluorethylen unterstreicht die Langlebigkeit dieses Produkts.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, Bedarfs |
| Hersteller-Artikelnummer | 065N0007 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N0007 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5710104514086 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 4,958 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
