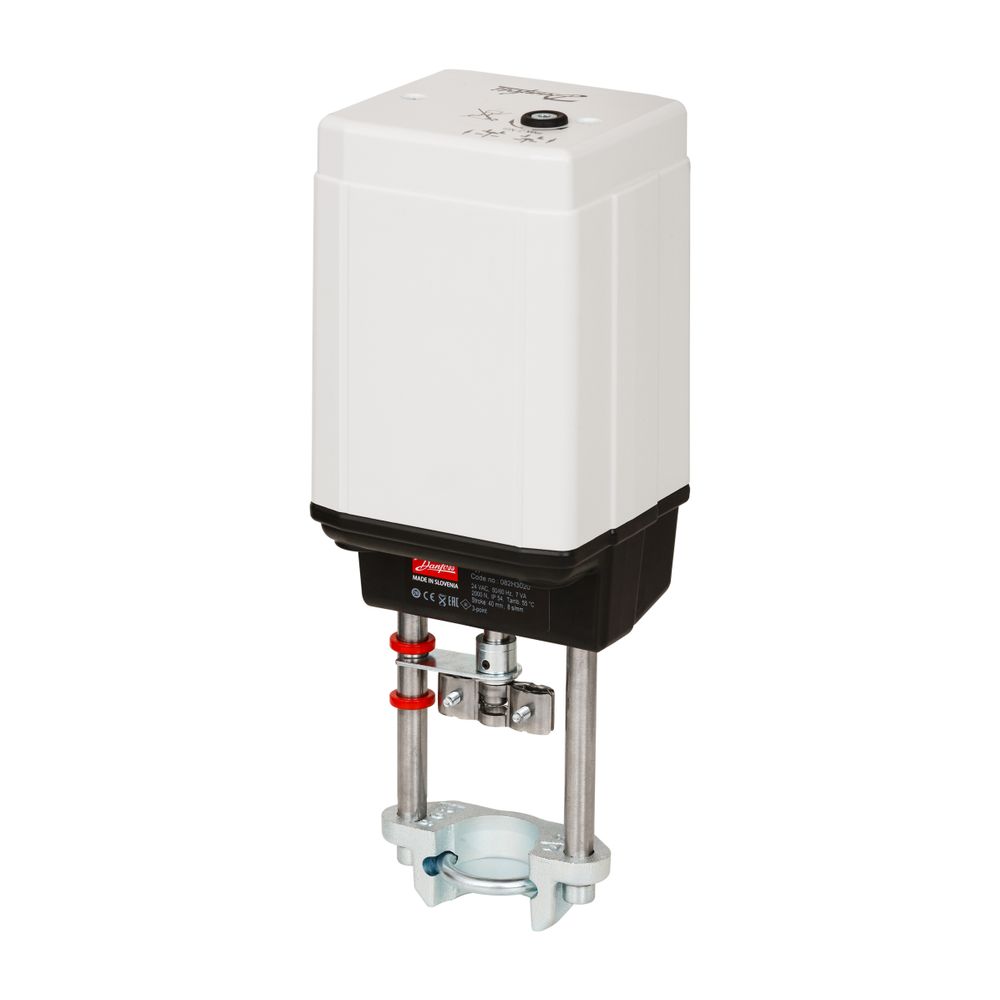

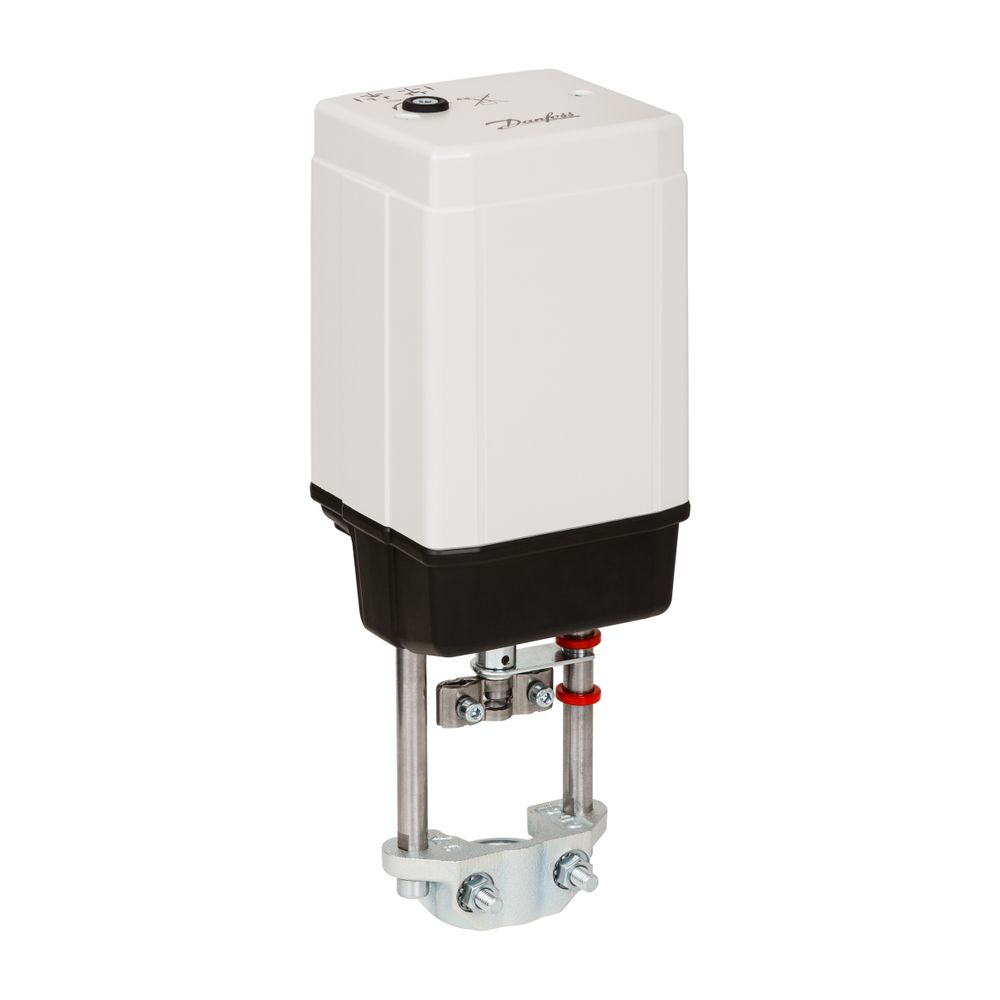

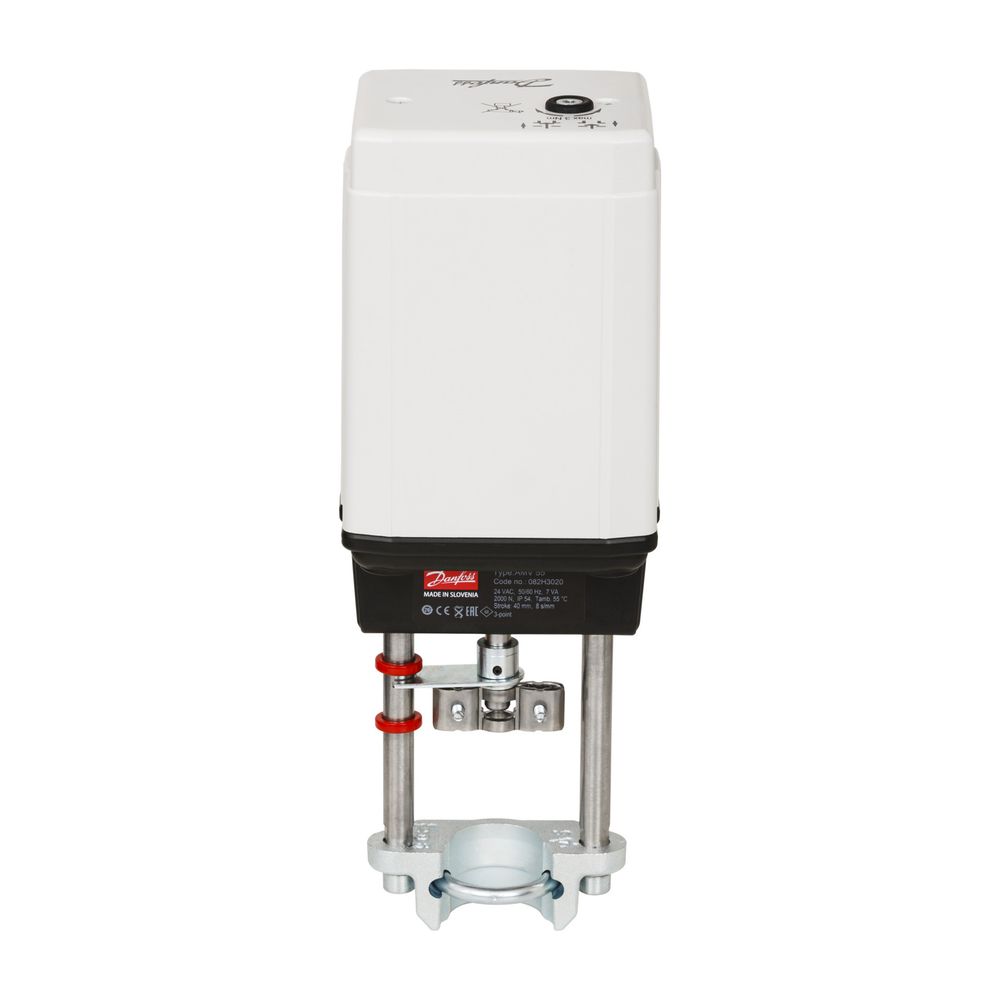

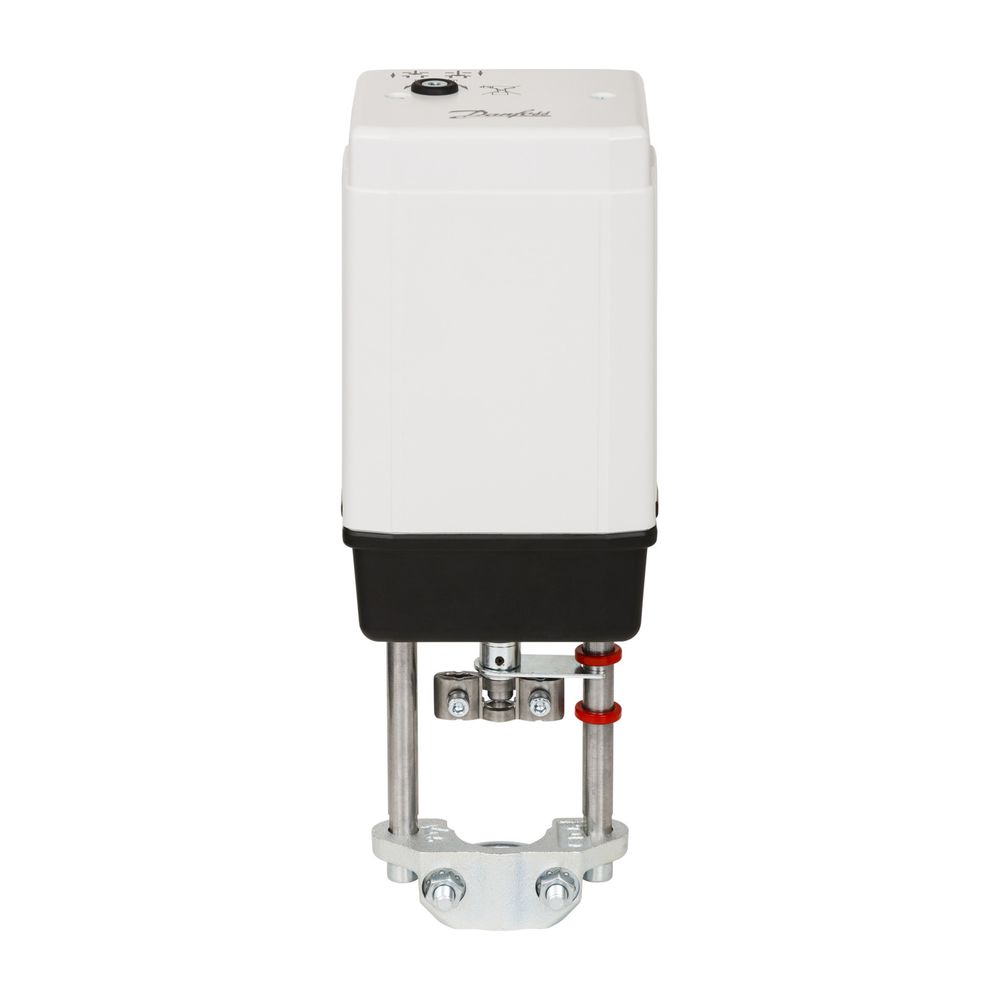

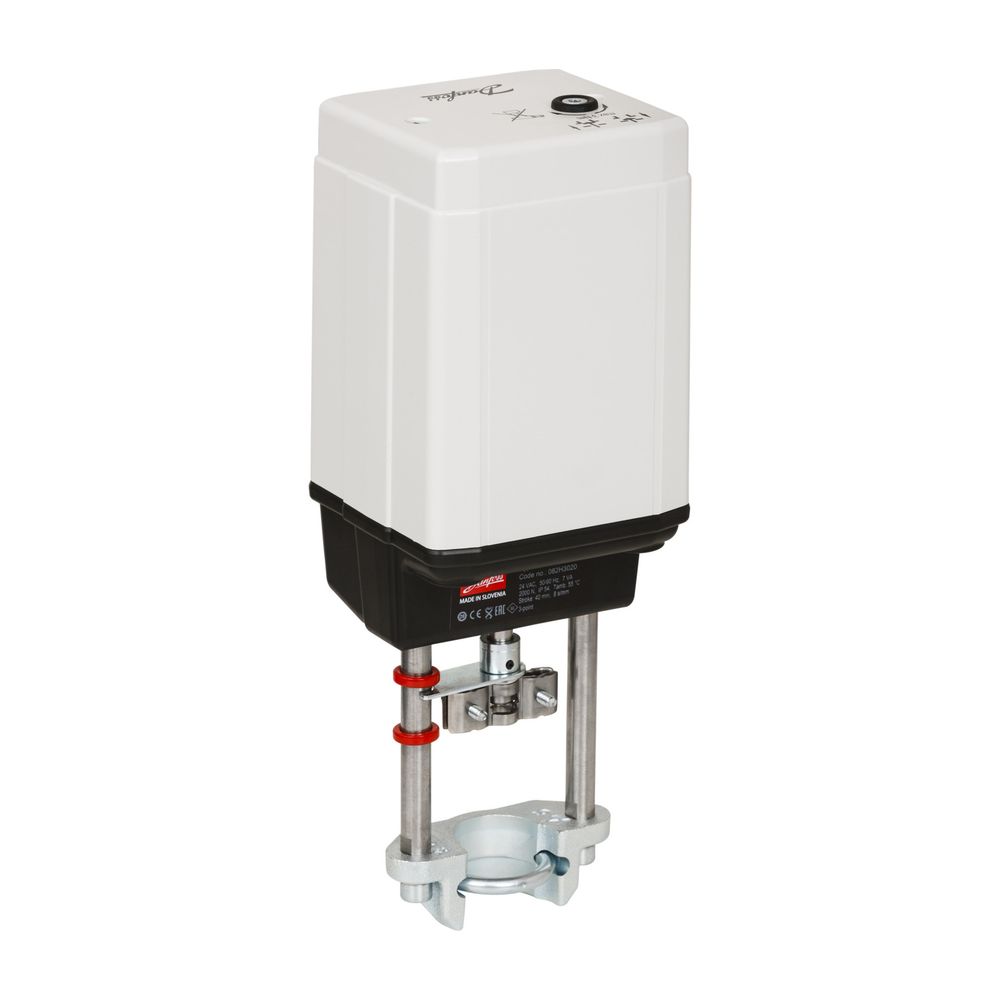

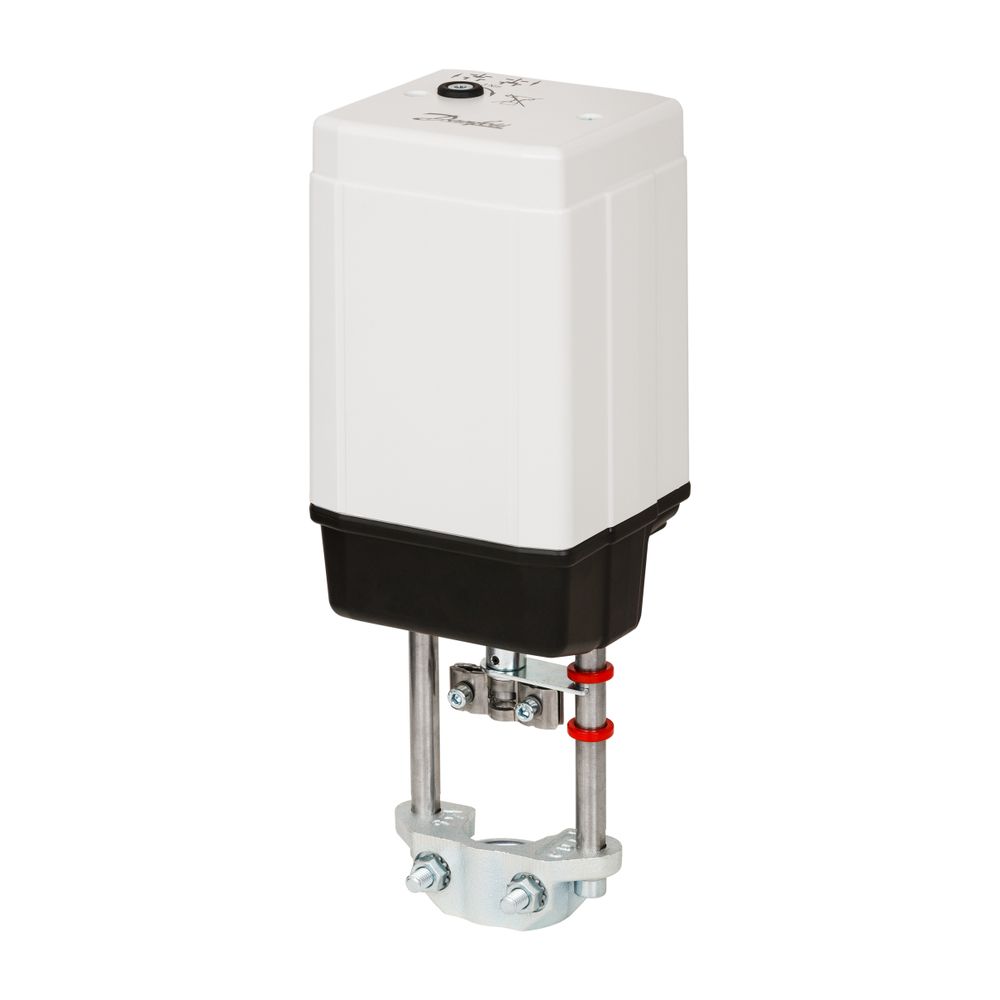

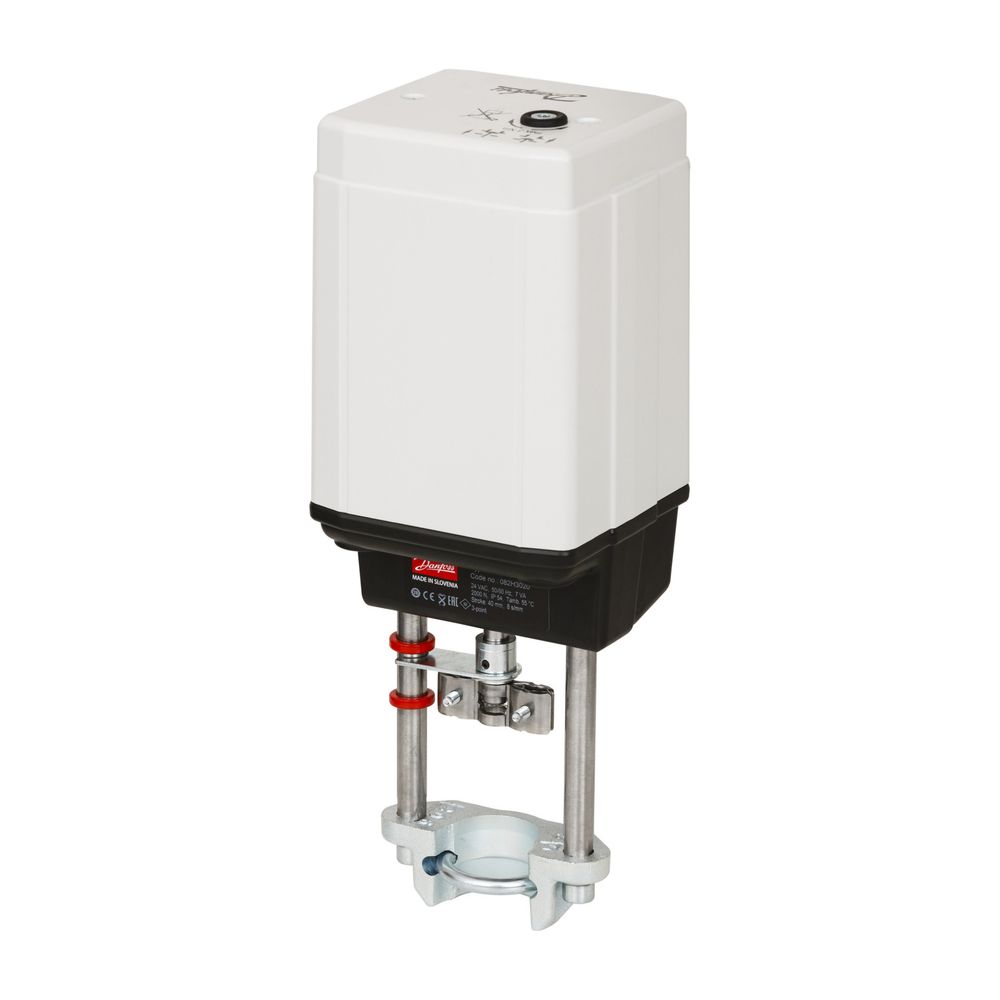

Danfoss elektrischer Stellantrieb AMV 55, 24V 50Hz, 3 Punkt Schritt, DN 125-150, 2000N

Der elektrische Stellantrieb AMV 55 von Danfoss ermöglicht eine präzise Ventilsteuerung in Fernwärmeanlagen. Das Modell ist für eine Versorgungsspannung von 24 V ausgelegt und bietet eine Stellkraft von 2000 N bei einem maximalen Hub von 40 mm.

Funktionsweise und Einsatzbereich

Der Antrieb ist für die Ansteuerung von Ventilen der Typen VL2/3, VFS, VF2/3, AFQM sowie AB-QM in den entsprechenden Nennweiten konzipiert. Die Ansteuerung erfolgt über ein 3-Punkt-Schritt-Signal. Für einen sicheren Betrieb sorgt eine kraftabhängige Abschaltung in den Endlagen, die als Überlastungsschutz dient. Eine mechanische Handverstellung erlaubt zudem manuelle Anpassungen vor Ort.

Montage und Umgebungsbedingungen

Das Gerät ist für eine flexible Einbaulage von stehend nach oben bis waagerecht ausgelegt. Mit der Schutzart IP 54 ist der Antrieb gegen Staub und Spritzwasser geschützt. Der Betrieb ist in einem Umgebungstemperaturbereich von 0 bis 55 °C möglich.

Technische Daten

• Stellkraft: 2000 N
• Hublänge: 40 mm
• Versorgungsspannung: 24 V
• Frequenz: 50/60 Hz
• Schutzart: IP 54
• Stellzeit: 8 s/mm
• Leistungsaufnahme: 7 VA
• Umgebungstemperatur: 0 bis 55 °C

Durch die robuste Konstruktion und die kraftabhängige Endlagenabschaltung bietet dieser Stellantrieb eine zuverlässige Lösung für anspruchsvolle Regelungsaufgaben in der Fernwärmetechnik. Mit einer Stellkraft von 2000 N und einer präzisen 3-Punkt-Ansteuerung unterstützt das Modell eine effiziente Ventilpositionierung bei einem Hub von bis zu 40 mm.
