Beschreibung

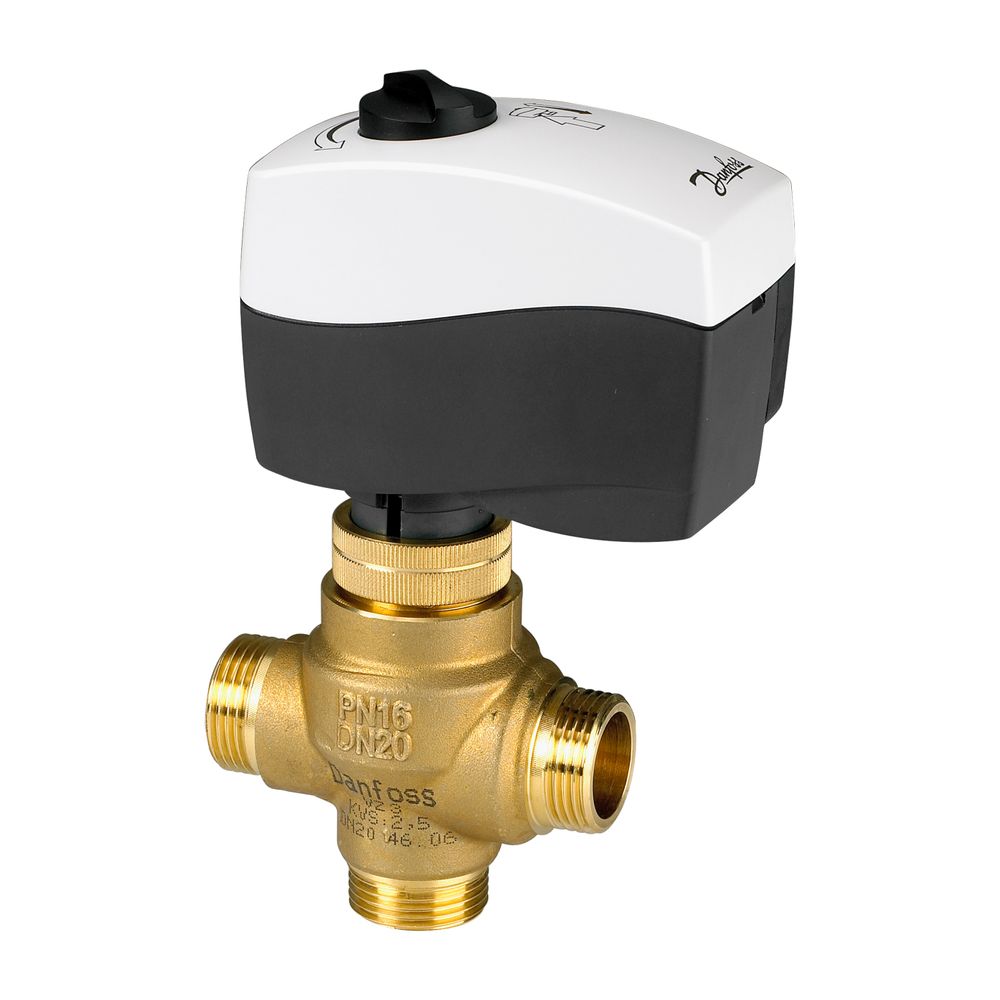

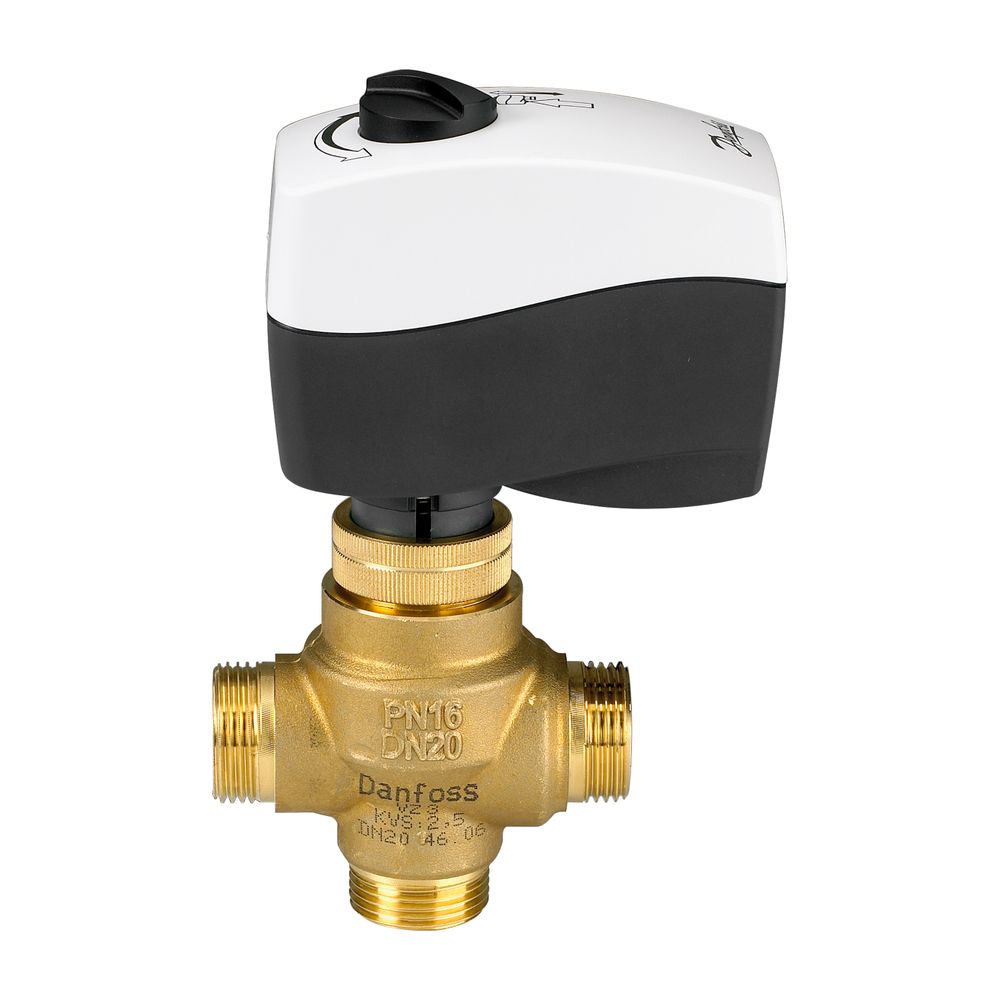

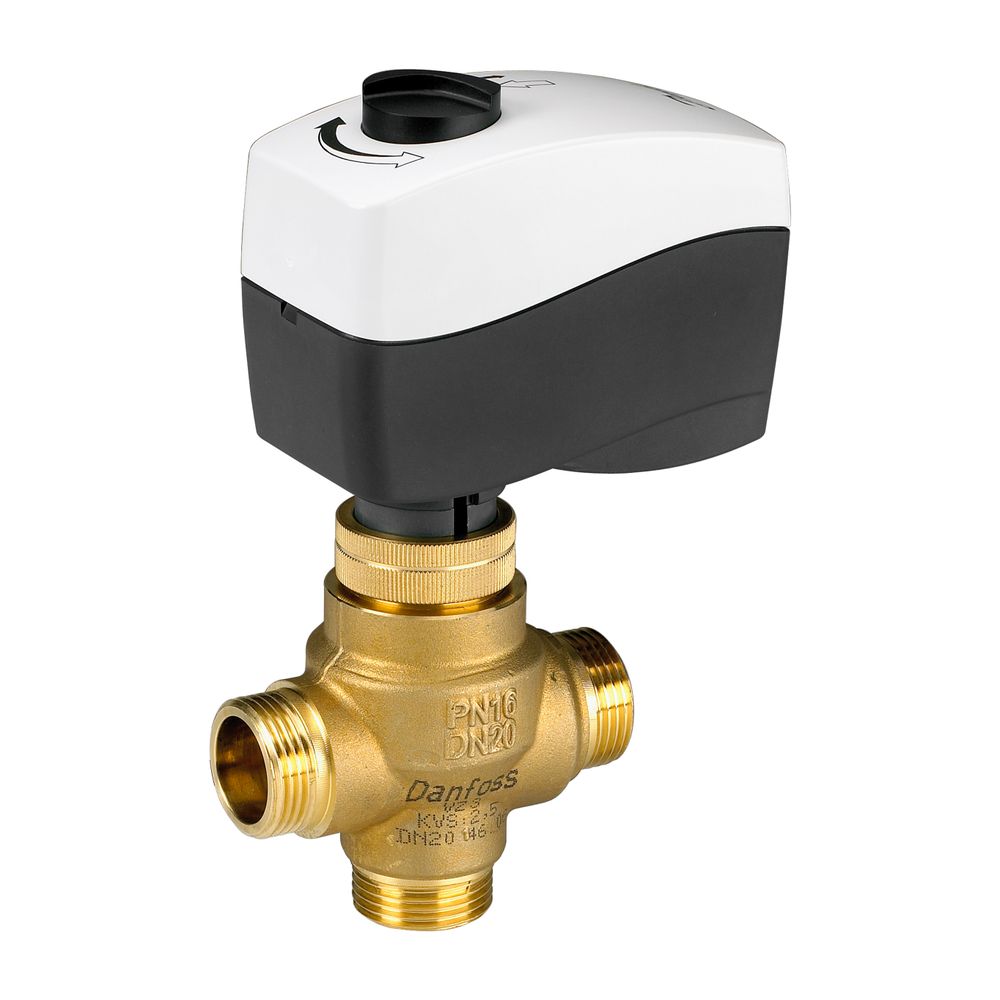

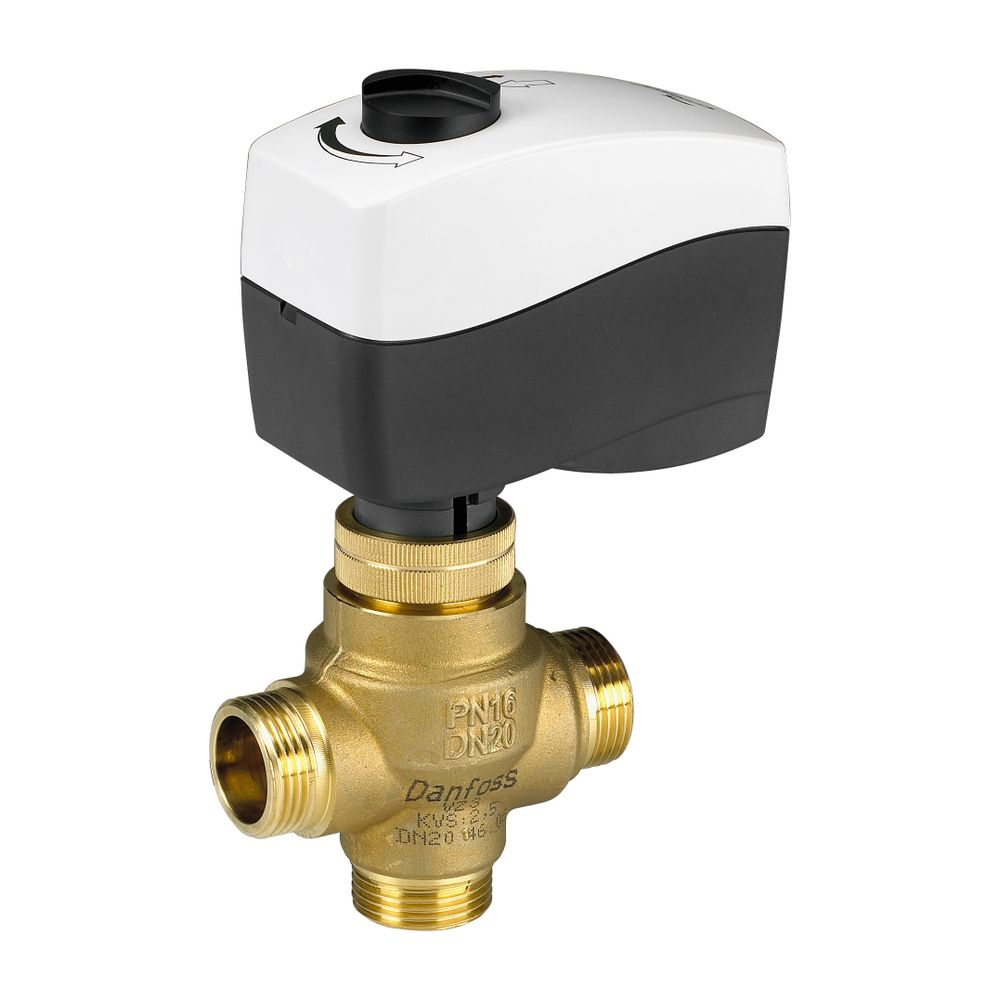

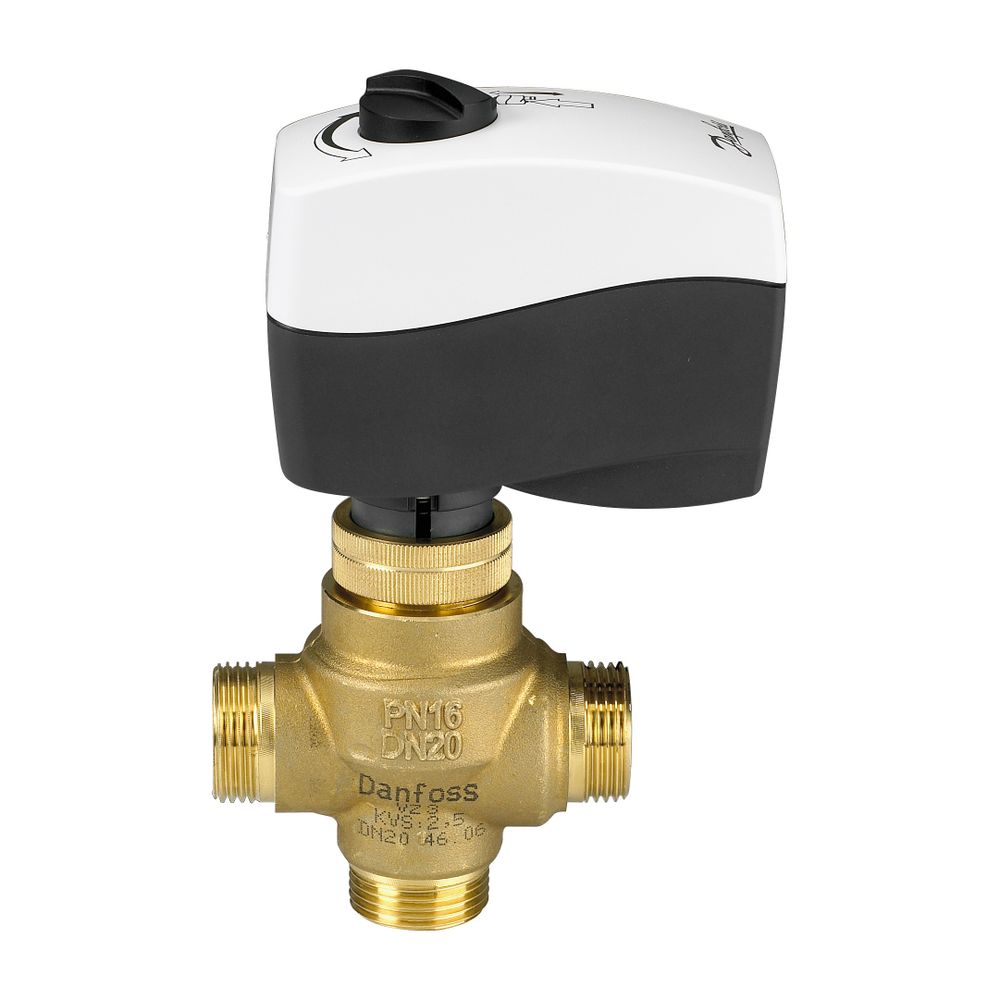

Danfoss elektrischer Stellantrieb AMV140H 230Vac, DN 15-32, 3 Punkt, ohne Sicherheitsfunktion
Der elektrische Stellantrieb AMV140H von Danfoss ist für die präzise Regelung von Ventilen der Baureihe AHQM mit Nennweiten von DN 15 bis DN 32 konzipiert. Er arbeitet mit einer Versorgungsspannung von 230 Vac und einem 3-Punkt-Schritt-Eingangssignal. Dieses Modell ist ohne Sicherheitsfunktion ausgestattet und ermöglicht eine einfache Installation ohne spezielle Werkzeuge.
Wie funktioniert der Danfoss AMV140H Stellantrieb?
Der AMV140H Stellantrieb nutzt ein 3-Punkt-Schritt-Eingangssignal für eine präzise Steuerung. Mit einer Stellgeschwindigkeit von 12 Sekunden pro Millimeter und einer Stellkraft von 200 N bewegt er Ventile zuverlässig. Der maximale Hub beträgt 5,5 mm. Die Übertragung der Bewegungen erfolgt magnetisch. Eine mechanische Handverstellung außen am Gehäuse sowie ein mechanischer Standanzeiger erleichtern die Bedienung und Kontrolle. Der Arbeitsbereich ist einstellbar und die Schlaglänge selbsteinstellbar.
Welche technischen Merkmale und Schutzarten bietet der AMV140H?
Das Gehäuse des Stellantriebs besteht aus robustem Kunststoff. Die Schutzart IP42 (entspricht NEMA 2) bietet Schutz gegen feste Fremdkörper mit einem Durchmesser größer als 1 mm und gegen senkrecht fallendes Tropfwasser. Der Stellantrieb ist nicht explosionsgeschützt und verfügt über keine Schalt- oder Hilfskontakte. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C. Er ist speziell für Ventile der AHQM-Serie mit Nennweiten von DN 15 bis DN 32 geeignet und nicht für Belüftungsarmaturen vorgesehen.
Technische Daten
- Versorgungsspannung: 230 Vac, +10% -15%, 50 Hz/60 Hz
- Leistungsaufnahme: 8 VA
- Eingangssignal: 3 Punkt-Schritt
- Stellgeschwindigkeit: 12 s/mm
- Stellkraft: 200 N
- Hub max.: 5,5 mm
- Umgebungstemperatur: 0 - 50 °C
- Schutzart: IP42 (NEMA 2)
- Werkstoff Gehäuse: Kunststoff
- Handverstellung: mechanisch außen
Der Danfoss elektrischer Stellantrieb AMV140H bietet eine zuverlässige und präzise Regelung für kompatible Ventile der AHQM-Baureihe mit Nennweiten von DN 15 bis DN 32. Mit einer Stellkraft von 200 N und einer Versorgungsspannung von 230 Vac ist er eine robuste Lösung für Anwendungen, die eine 3-Punkt-Schritt-Steuerung erfordern. Die einfache Installation und die Möglichkeit zur mechanischen Handverstellung runden das Profil dieses Stellantriebs ab.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 082H8043 |
| Hersteller | Danfoss |
| Arbeitsbereich einstellbar | ja |
| Artikelnummer | DANFOSS-082H8043 |
| Bauhöhe | 55 |
| Baulänge | 124 |
| Bautiefe | 143 |
| EAN-13 | 5702421551974 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,351 kg |
| Hilfskontakte | nein |
| Hublänge | 5,5 |
| Mit mechanischem Standanzeiger | ja |
| Mit Nullspannungsrücklauf | nein |
| Netzspannung | 230 V AC |
| Schutzart (IP) | IP42 |
| Schutzart (NEMA) | 2 |
| Selbsteinstellbare Schlaglänge | ja |
| Steuersignal | 0 - 10 V |
| Umgebungstemperatur | 55 |
| Werkstoff des Gehäuses | Kunststoff |
| Zustandsmeldung | 0 - 10 V |
| Übertragung | magnetisch |
| WEEE-Nr. | 66490570 |
