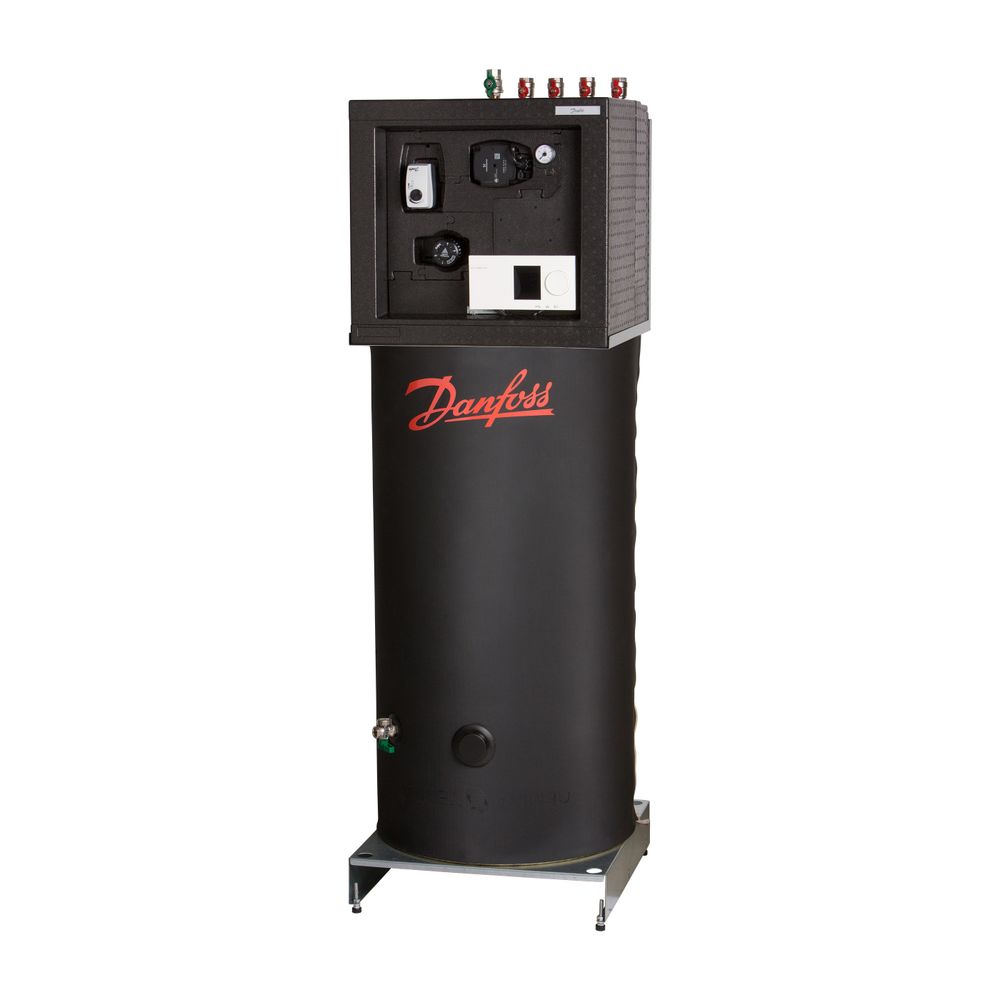

Danfoss Hausstation Termix BVX-FI RO T/E 2-2 (ECL 310/A237), Trinkwarmwasser Speicher

Die Danfoss Hausstation Termix BVX-FI RO T/E 2-2 (ECL 310/A237) ist eine indirekte Übergabestation mit integriertem Trinkwarmwasserspeicher, konzipiert für Einfamilienhäuser und Wohnungen. Sie bietet eine Komplettlösung für Warmwasser und Raumheizung mit einer Heizleistung von 11 bis 30 kW und zeichnet sich durch eine kompakte Bauweise, effiziente Wärmeübertragung sowie eine vollisolierte Konstruktion aus. Die Station ist besonders geeignet für Fernwärmeanlagen mit geringer Anschlussleistung und ermöglicht eine sichere und wartungsfreundliche Installation.

Wie ist die Danfoss Hausstation für Fernwärme ausgelegt?

Die Termix BVX-FI RO T/E ist eine vollisolierte Fernwärme-Hausstation in kompakter Bauweise als Standgerät. Sie verfügt über einen indirekten Heizkreis (hydraulische Netztrennung) und einen primärseitig angeschlossenen Speicher-Trinkwassererwärmer. Die Station ist vorgefertigt mit einem Differenzdruckregler, einem Passstück und einer Fühlertasche zum Einsetzen eines Wärmemengenzählers sowie Schmutzfängern und Kugelhähnen. Alle Rohre bestehen aus rostfreiem Edelstahl mit flachdichtenden Verschraubungen, was eine korrosionsbeständige Ausführung sicherstellt. Die Stationsverkleidung aus weiß lackiertem Stahlblech mit Tür verleiht der Einheit ein modernes Design.

Welche Komponenten umfasst der Heizkreis der Station?

Der Heizkreis beinhaltet einen dichtungslosen Plattenwärmeübertrager aus Edelstahl, ein Membran-Sicherheitsventil mit 3,0 bar, ein Membran-Ausdehnungsgefäß mit 12 Litern Volumen, Manometer, Entlüftungsventile sowie Füll- und Entleerungsventile. Die Umwälzung erfolgt über eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPM3 Auto L15-70. Die Temperaturregelung erfolgt witterungsgeführt über einen elektronischen Regler mit Außentemperaturfühler, der eine gleitende Rücklauftemperaturbegrenzung ermöglicht.

Wie wird das Trinkwarmwasser bereitgestellt?

Der Trinkwarmwasserkreis ist mit einem emaillierten Speicherwassererwärmer mit Rohrwendel und einem selbsttätigen thermostatischen Regelventil ausgestattet. Der TWW-Speicher und die Rohrwendel sind emailliert, und der Speicher enthält eine Magnesium-Anode zum Schutz vor Korrosion. Mit einem Volumen von 105 Litern und der Energieeffizienzklasse A bietet der Speicher eine zuverlässige und sparsame Warmwasserversorgung. Der integrierte Speicher kann aufgrund seiner verbesserten Leistungsdaten und vollständigen Isolation ältere 150-Liter-Speicherausführungen ersetzen und dabei Platz sparen.

Welche Regel- und Steuerungstechnik ist integriert?

Die Steuerung der Hausstation erfolgt über den elektronischen Regler Danfoss ECL Comfort 310 mit Applikationsschlüssel A337. Dieser Regler ermöglicht eine witterungsgeführte Vorlauftemperaturregelung mit beleuchtetem grafischem Display und bietet Funktionen wie Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung sowie eine einstellbare Heizkennlinie. Der Regler verfügt über diverse Schnittstellen wie RS485, USB, Mod-Bus, M-Bus und TCP/IP für Vernetzung und Datenfernauslesung. Die gesamte Station ist komplett wärmegedämmt, um sehr niedrige Wärmeverluste sicherzustellen und die Effizienz zu maximieren.

Technische Daten

• Heizleistung: 25 kW
• Speichervolumen TWW: 105 l
• Energieeffizienzklasse TWW-Speicher: A
• Max. Arbeitsdruck: 16 bar
• Druckstufe: PN10
• Max. Differenzdruck Fernwärmenetz: 4 bar
• Max. Vorlauftemperatur Fernwärmenetz: 90 °C
• Elektrischer Anschluss: 230V AC
• Bauhöhe: 1910 mm
• Baulänge: 560 mm
• Bautiefe: 570 mm
• Gewicht: 120 kg

Die Danfoss Hausstation Termix BVX-FI RO T/E 2-2 (ECL 310/A237) bietet eine zuverlässige und energieeffiziente Lösung für die Wärmeversorgung in Wohngebäuden. Mit einer Heizleistung von bis zu 30 kW und einem 105 Liter Trinkwarmwasserspeicher stellt sie Komfort und Wirtschaftlichkeit sicher. Die kompakte Bauweise und die umfassende Wärmedämmung tragen zu geringen Wärmeverlusten bei und machen sie zu einer zukunftssicheren Wahl für moderne Heizsysteme.

Lieferumfang

• 1x Danfoss Hausstation Termix BVX-FI RO T/E 2-2 (ECL 310/A237)
• 1x Füll- und Entleerungsventil (TWW-Kreis)
• 1x Rückschlagventil (TWW-Kreis)
• 1x Membran-Sicherheitsventil 10.0 bar (TWW-Kreis)
• 1x Membran-Sicherheitsventil 3.0 bar (Sekundärseite)
• 1x Füll- und Entleerungsventil (Sekundärseite)
• 1x Außentemperaturfühler Pt1000
• 2x Anlegetemperaturfühler Pt1000
