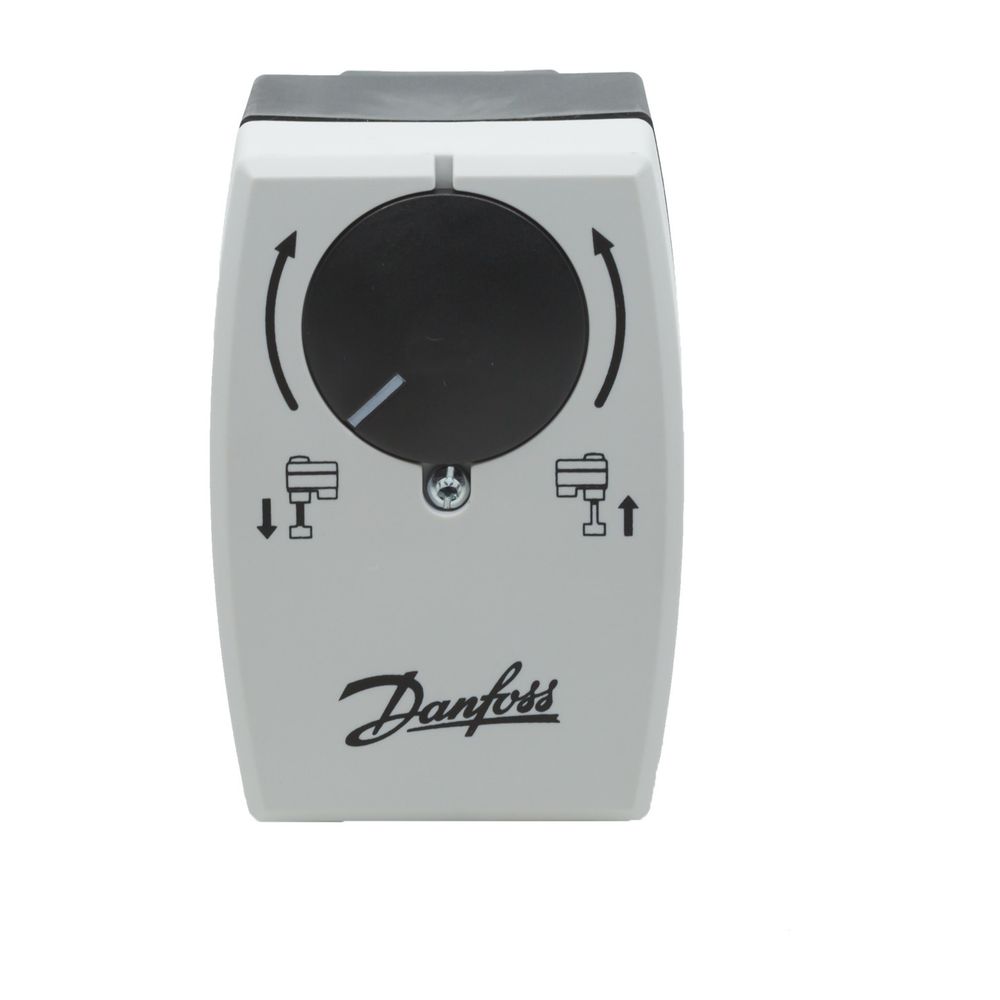

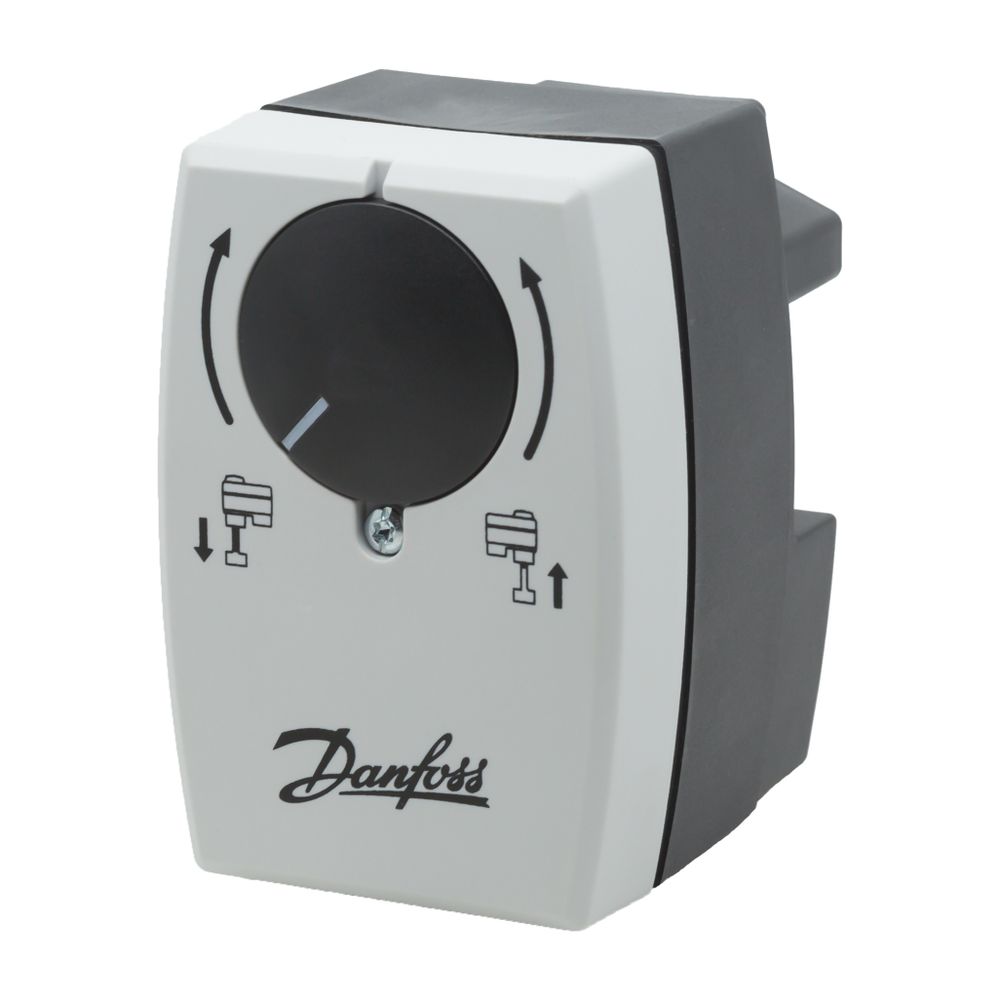

Danfoss elektrischer Stellantrieb AME 13 SU-1 24V, 5mm, für AB-GM DN-10-32

Art.-Nr. 082H5007

EAN: 5710104094304

Aktuell nicht lieferbar

Danfoss elektrischer Stellantrieb AME 13 SU-1 24V, 5mm, für AB-GM DN-10-32

Der elektrische Stellantrieb AME 13 SD-1 von Danfoss ist speziell für den Einsatz mit AB-QM Ventilen der Nennweiten DN10/15 bis DN32 konzipiert. Er bietet eine stetige Ansteuerung und eine integrierte Sicherheitsfunktion, die eine präzise und zuverlässige Ventilsteuerung ermöglicht. Mit einer Versorgungsspannung von 24 Vac und einer Schutzart von IP 54 eignet sich dieser Stellantrieb für vielfältige Anwendungen in Heizungs- und Lüftungssystemen.

Wie erfolgt die Ansteuerung und Regelung des Stellantriebs?

Der Stellantrieb AME 13 SD-1 verarbeitet stetige Eingangssignale von 0(2)-10V oder 0(4)-20mA. Eine integrierte Sicherheitsfunktion (SD) sorgt dafür, dass die Antriebsstange bei Bedarf ausfährt und das AB-QM Ventil schließt. Die Regelcharakteristik kann flexibel über einen DIP-Schalter zwischen logarithmisch und linear umgestellt werden, um eine optimale Anpassung an die jeweiligen Systemanforderungen sicherzustellen.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Danfoss Stellantrieb arbeitet mit einer Versorgungsspannung von 24 Vac (+10%-15%) bei 50/60 Hz und einer Leistungsaufnahme von 9 VA. Die Stellgeschwindigkeit beträgt 11,75 s/mm bei 50 Hz und 14 s/mm bei 60 Hz. Eine Stellkraft von 300 N und ein maximaler Hub von 5,5 mm ermöglichen eine robuste Ventilbetätigung. Das Gerät ist für Umgebungstemperaturen von 0 - 55 C ausgelegt und nach Schutzart IP 54 sowie UL 2043 zertifiziert.

Technische Daten

Versorgungsspannung: 24 Vac
Leistungsaufnahme: 9 VA
Stellkraft: 300 N
Hub max.: 5,5 mm
Stellgeschwindigkeit: 11,75 s/mm (50 Hz) / 14 s/mm (60 Hz)
Umgebungstemperatur: 0 - 55 C
Schutzart: IP 54
Bauhöhe: 130
Baulänge: 95
Bautiefe: 130

Der Danfoss Stellantrieb AME 13 SD-1 bietet eine präzise Regelung und eine zuverlässige Sicherheitsfunktion für AB-QM Ventile. Mit einer Stellkraft von 300 N, einem Hub von 5,5 mm und der Schutzart IP 54 ist er eine robuste und anpassungsfähige Lösung für vielfältige Anwendungen in der Haustechnik, die eine flexible Ansteuerung und eine integrierte Sicherheitsfunktion erfordern.

Hersteller-Warengruppe	Strangventile
Hersteller-Produktgruppe	Danfoss Wärme
Hersteller-Artikelnummer	082H5007
Hersteller	Danfoss
Artikelnummer	DANFOSS-082H5007
Bauhöhe	130
Baulänge	95
Bautiefe	130
EAN-13	5710104094304
Explosionsgeschützt	nein
Gewicht	0,87 kg
Hublänge	5,5
Schutzart (IP)	IP54
WEEE-Nr.	66490570
