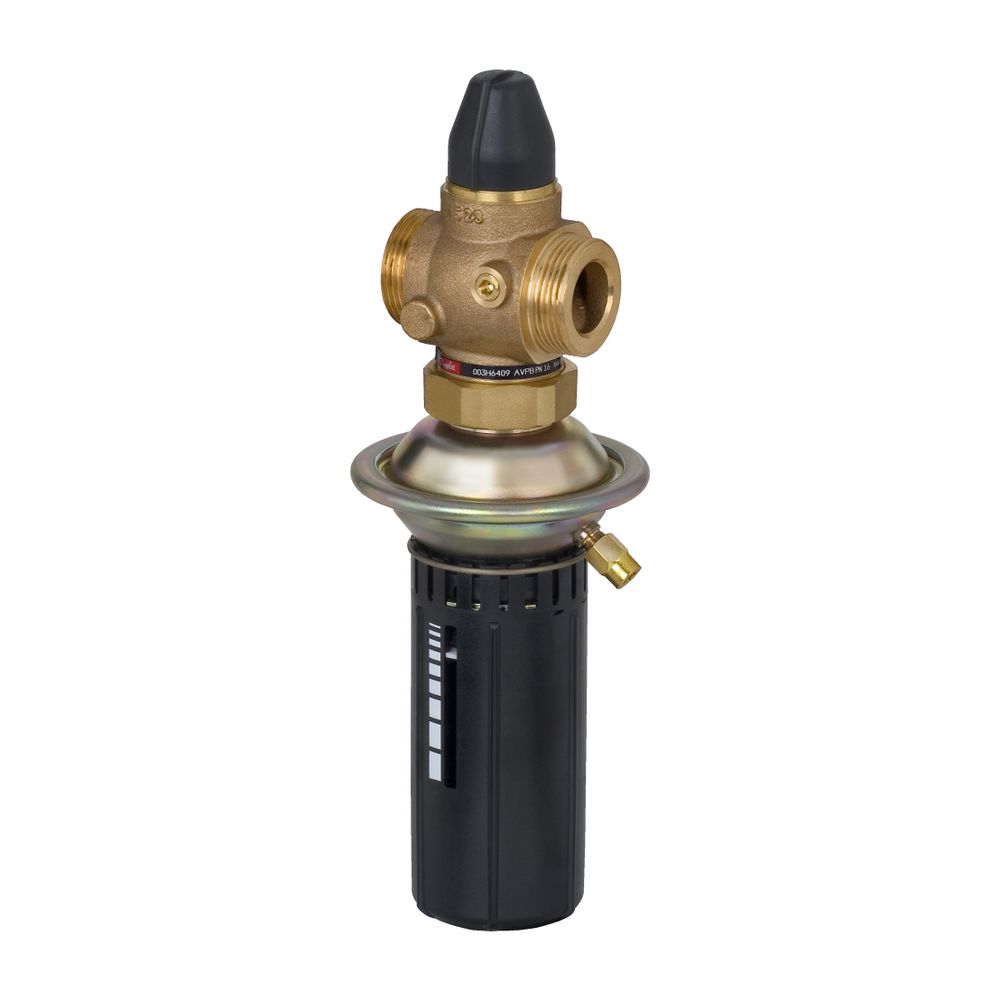

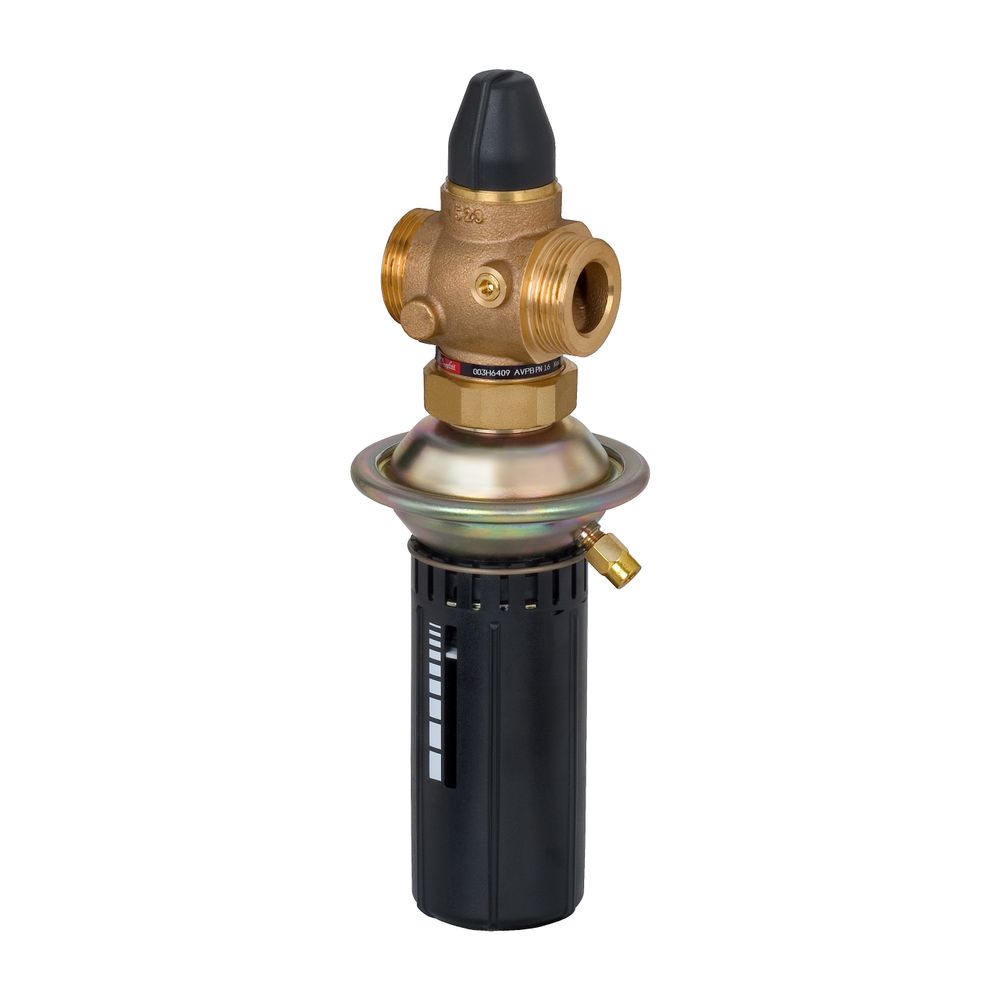

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 32, Kvs 10,0m3/h, 0,1-0,5 bar, PN 16

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 32 ist eine selbsttätige Lösung für die präzise Regelung von Differenzdruck und Durchfluss in Fernwärmesystemen. Mit einem Kvs-Wert von 10,0 m³/h und einem Differenzdruckeinstellbereich von 0,1 bis 0,5 bar ist dieses Gerät für den Einbau im Rücklauf konzipiert und trägt zur effizienten Steuerung von Warm- und Heißwasseranlagen bei. Das Gehäuse aus Bronze (Rg 5) mit Außengewinde nach ISO 228/1 (G 1 3/4 A) ermöglicht eine robuste Installation.

Wie funktioniert der Danfoss AVPB Regler?

Der AVPB ist ein selbsttätiger Differenzdruckregler mit integrierter Durchflussbegrenzung. Seine primäre Funktion ist der Einsatz in Fernwärmesystemen. Der Regler reagiert auf steigenden Differenzdruck oder eine Überschreitung des eingestellten maximalen Durchflusses, indem er schließt. Dies sichert eine konstante Versorgung und schützt das System vor Überlastung.

Welche Komponenten sind im AVPB verbaut?

Der Regler setzt sich aus einem Regelventil mit einem einstellbaren Druckbegrenzer zusammen. Ein Stellantrieb mit einer Stellmembran ist ebenfalls integriert. Die Ausführung AVPB verfügt über einen Handgriff zur einfachen Einstellung des Differenzdrucks, während die AVPB-F-Variante mit einem festen Einstellwert ohne Handgriff ausgestattet ist.

Für welche Einsatzbereiche ist der AVPB geeignet?

Der Danfoss AVPB ist speziell für den Einsatz in Warm- und Heißwasseranlagen konzipiert. Er ist für Zirkulationswasser oder glykolhaltiges Wasser mit bis zu 30 % Glykolanteil geeignet und kann Medientemperaturen von 2 °C bis 150 °C verarbeiten. Die robuste Bauweise mit einem Gehäuse aus Bronze (Rg 5) und einem Nenndruck von PN 16 ermöglicht den Einsatz in anspruchsvollen Umgebungen.

Welche Anschluss- und Einbaueigenschaften hat der AVPB?

Der Differenzdruckregler ist für den Einbau im Rücklauf vorgesehen. Die Anschlüsse sind Außengewinde (metrisch) mit der Größe G 1 3/4 A gemäß ISO 228/1. Das Gehäuse aus Bronze bietet eine hohe Beständigkeit und Langlebigkeit. Die maximal zulässige Differenzdruckstufe beträgt 12 bar bei einem Nenndruck von PN 16.

Welche Einstellbereiche und Varianten sind verfügbar?

Der AVPB ist in verschiedenen Einstellbereichen erhältlich: 0,05 bis 0,5 bar, 0,2 bis 1,0 bar sowie 0,8 bis 1,6 bar. Die Variante AVPB-F bietet feste Einstellwerte von 0,2 bar, 0,3 bar oder 0,5 bar ohne Handgriff zur manuellen Einstellung.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 10,0 m³/h
• Differenzdruck-Einstellbereich: 0,1 - 0,5 bar
• Durchflusseinstellbereich: 0,15 - 7,3 m³/h
• Nenndruck: PN 16
• Maximal zulässiger Differenzdruck: 12 bar
• Mediumtemperatur: 2 - 150 °C (auch glykolhaltiges Wasser bis 30 %)
• Anschluss: Außengewinde G 1 3/4 A nach ISO 228/1
• Gehäusematerial: Bronze (Rg 5)
• Einbauposition: Rücklauf

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 32 bietet eine zuverlässige und präzise Steuerung für Fernwärme- und Warmwasseranlagen. Mit seiner Fähigkeit, Differenzdruck und Durchfluss zu begrenzen, einem Kvs-Wert von 10,0 m³/h und einem Nenndruck von PN 16, trägt dieses Bauteil maßgeblich zur Effizienz und Sicherheit des Heizungssystems bei. Die robuste Konstruktion aus Bronze (Rg 5) und der breite Temperaturbereich von 2 °C bis 150 °C unterstreichen die Langlebigkeit und Vielseitigkeit des Reglers.
