Danfoss digitaler Stellantrieb BACnet Modbus, für AB-QM DN 125-150

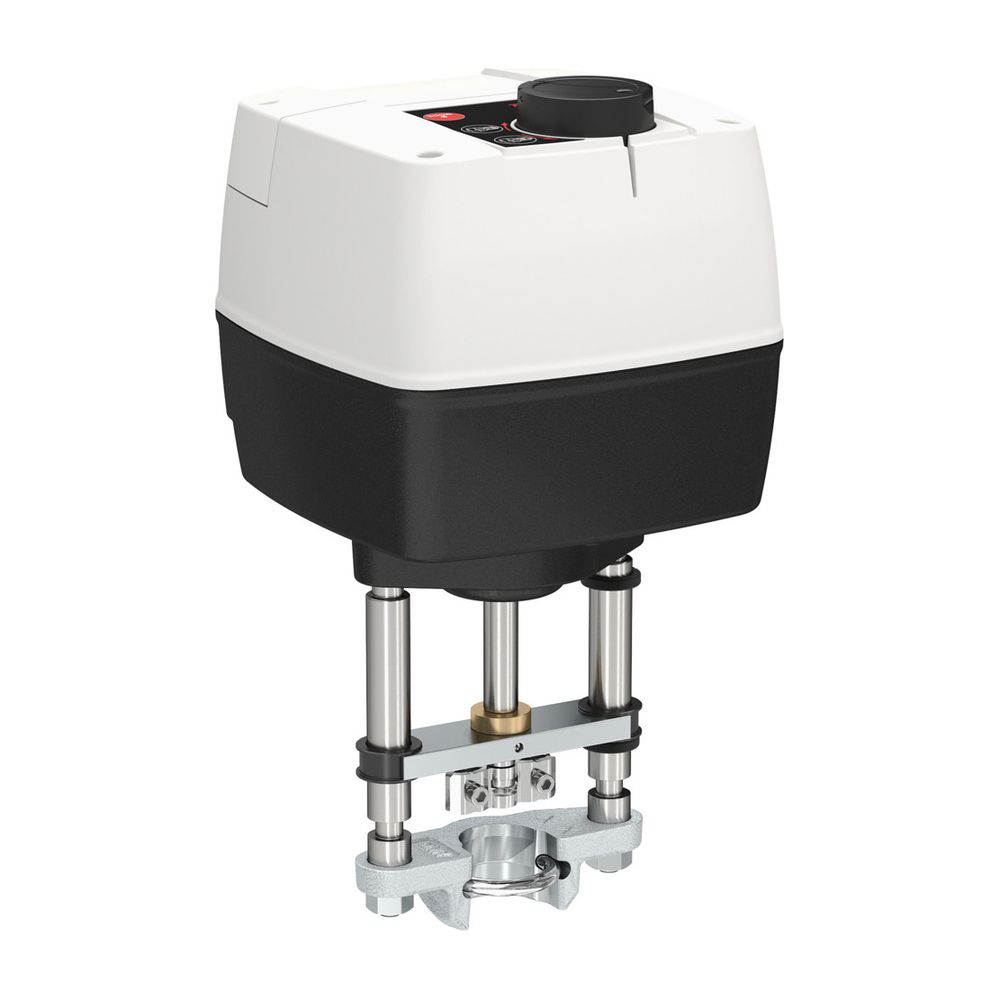

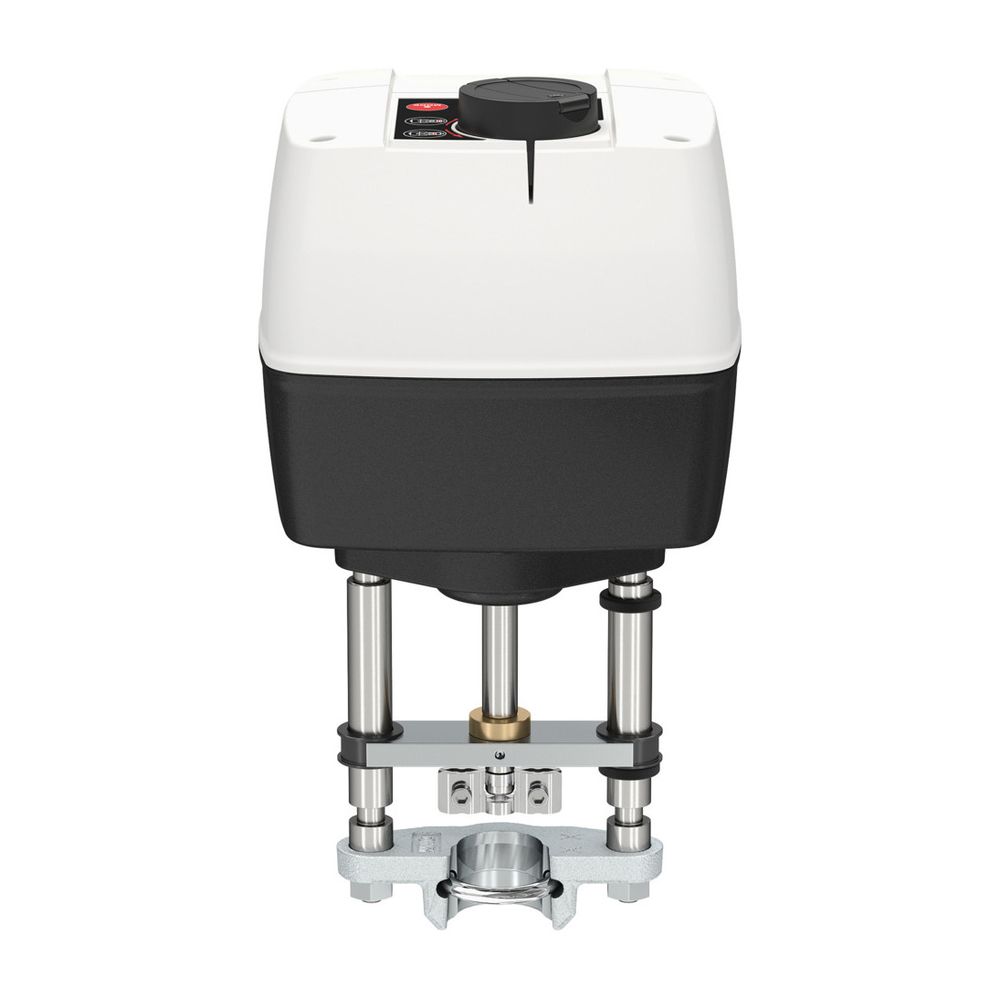

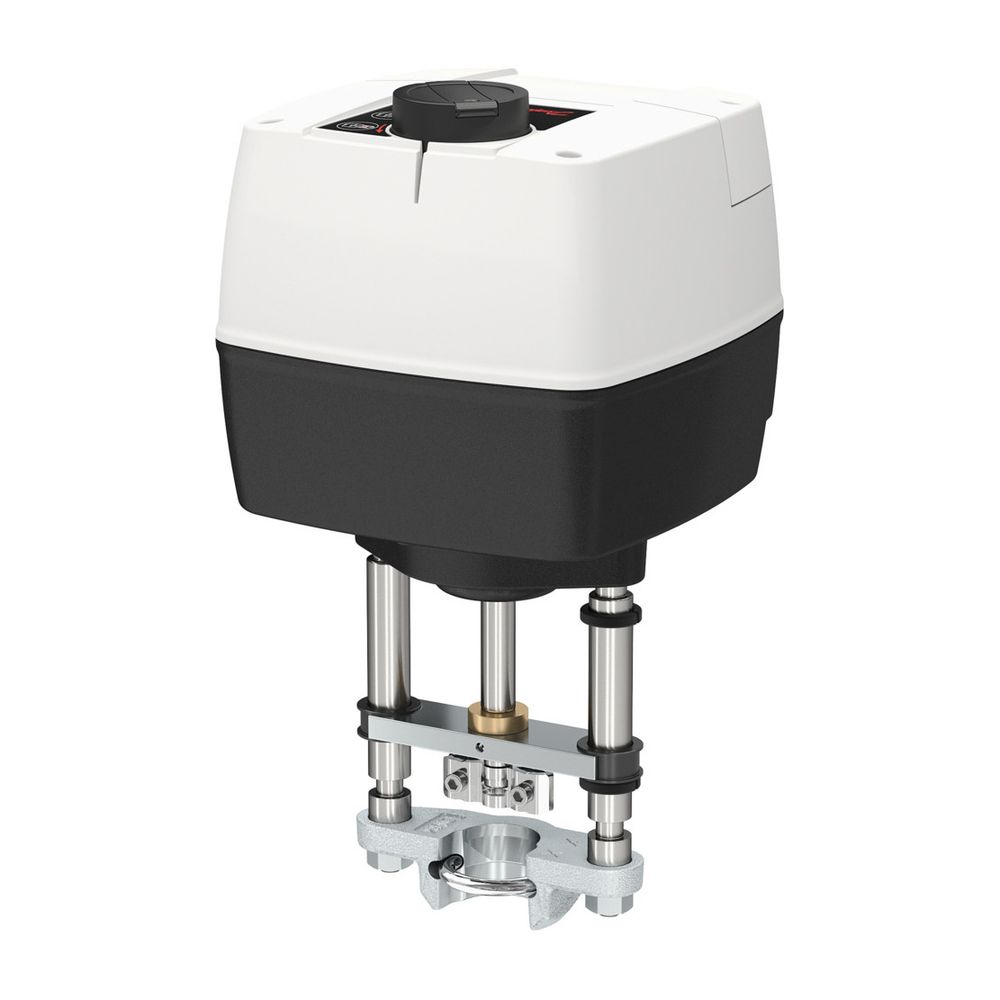

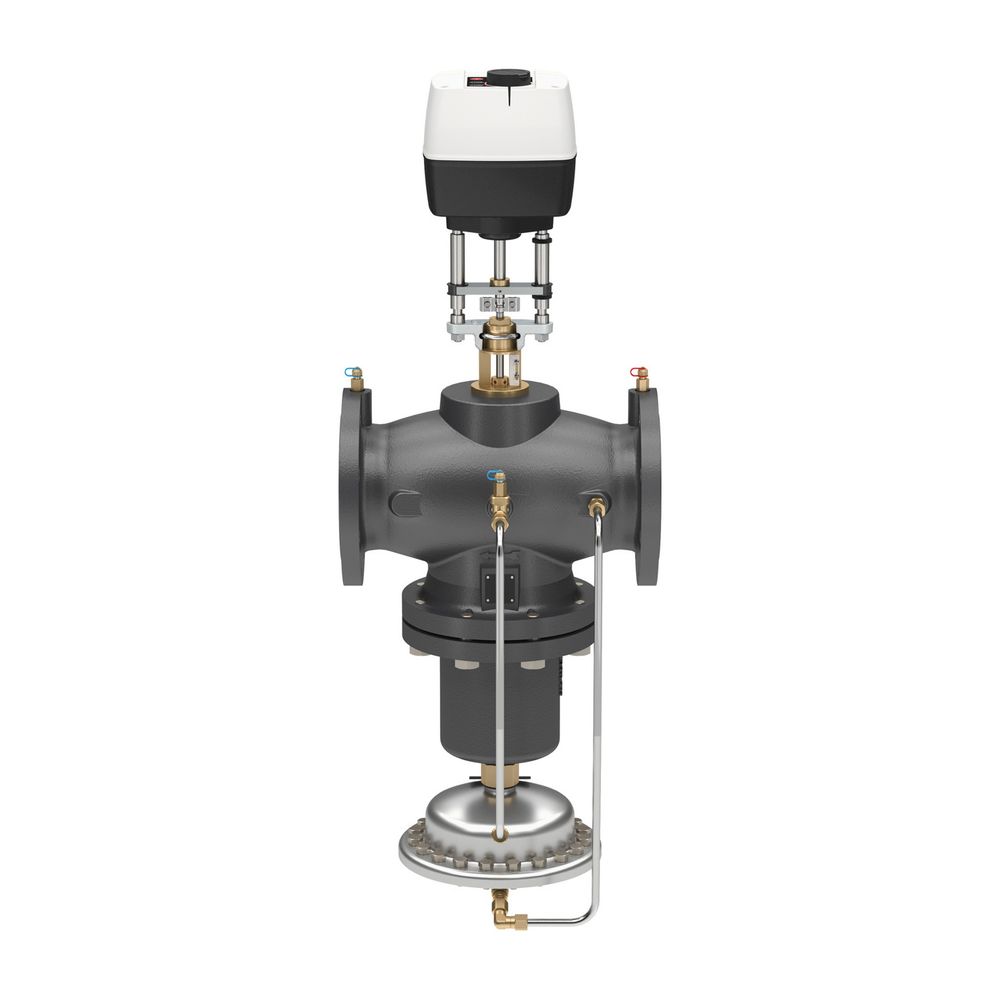

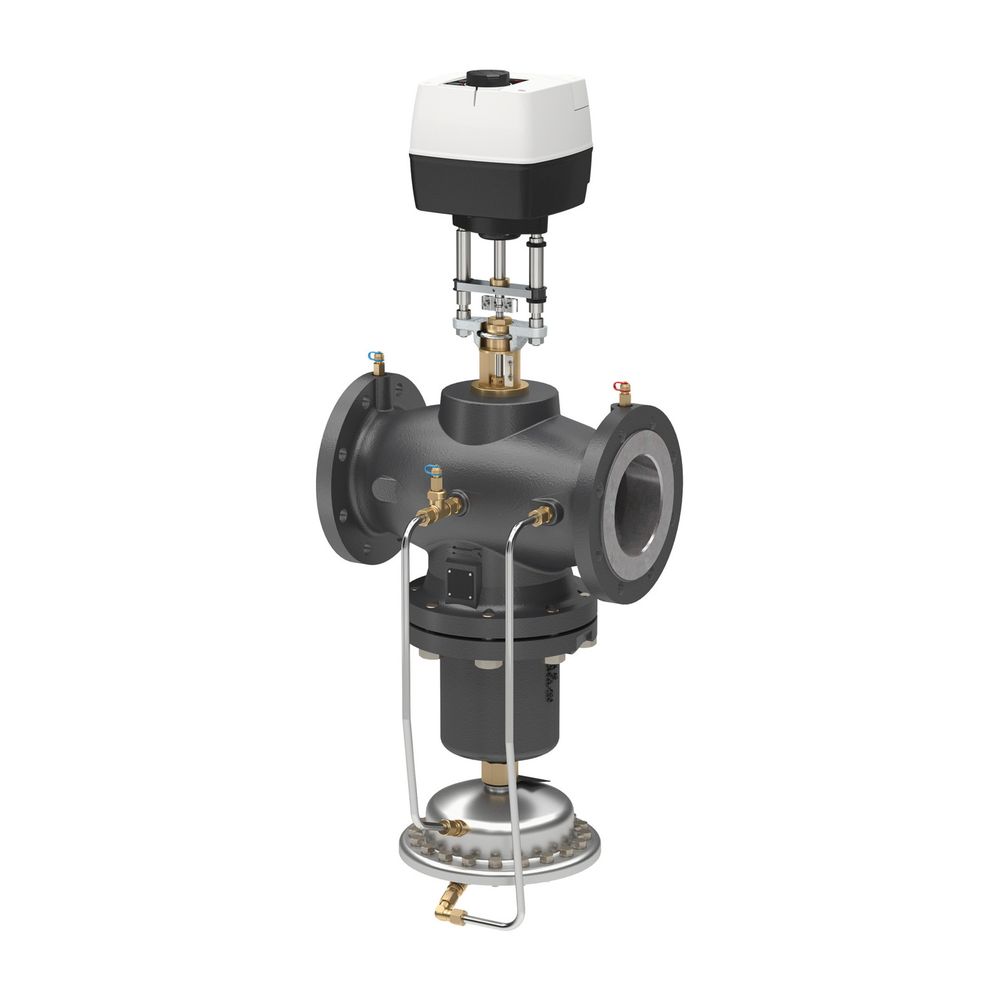

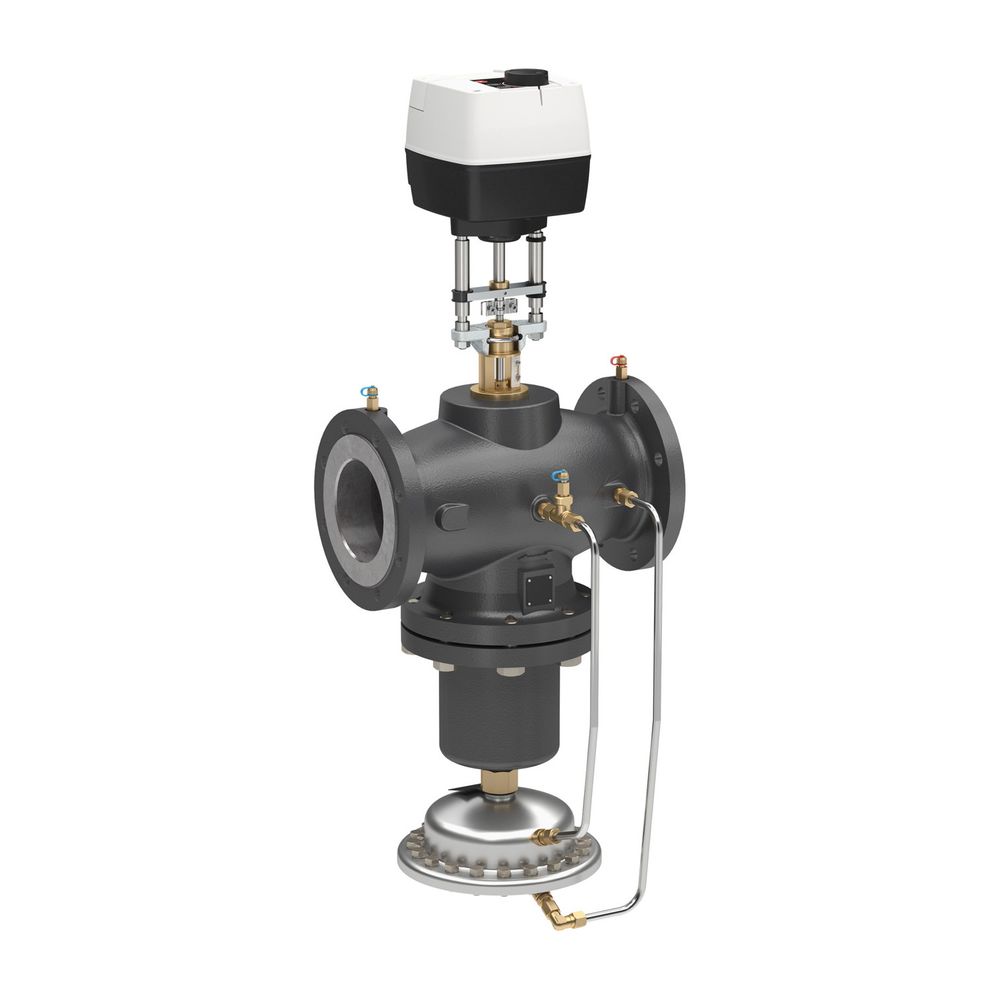

Der Danfoss digitale Stellantrieb NovoCon L ist ein modulierender, motorischer Hochgenauigkeits-Stellantrieb mit Feldbusanbindung. Er wurde speziell für die Regelung von druckunabhängigen Regelventilen des Typs AB-QM in den Nennweiten von DN 125 bis DN 150 konzipiert. Dieser Stellantrieb eignet sich für den Einsatz in Klimageräten, Kaltwassersätzen und Verteilersystemen und bietet eine hohe Positionsgenauigkeit sowie eine lineare Ventilcharakteristik, die auch den Einsatz als Durchflussanzeiger ermöglicht.

Welche Funktionen bietet der NovoCon L Stellantrieb?

Der NovoCon L ermöglicht eine umfassende Fernsteuerung und Überwachung. Funktionen wie die Fern-Inbetriebnahme, Voreinstellung und Spülung des Ventils und des Endgeräts können bequem über den Feldbus vorgenommen werden. Der Stellantrieb bietet zudem eine hohe Positionsauflösung und -genauigkeit. Integrierte Energiemanagement-Algorithmen unterstützen eine effiziente Betriebsweise. Eine LED-Anzeige informiert über den aktuellen Status und eventuelle Alarme.

Wie erfolgt die Anbindung und Steuerung?

Die Kommunikation des Danfoss NovoCon L erfolgt über eine Feldbusanbindung, wobei die Auswahl zwischen BACnet MS/TP oder Modbus RTU in einem Produkt möglich ist. Die Regelung kann sowohl über den Feldbus als auch über analoge Eingänge erfolgen. Der Stellantrieb verfügt über drei Widerstandseingänge (Pt1000, PT500, PT100, NTC 10k Typ 2 und 3) sowie zwei Analogeingänge (0–10 V oder 0/4–20 mA). Praktische Funktionen wie die automatische MAC-Adressierung für BACnet und die automatische Baudraten-Erkennung vereinfachen die Integration in bestehende Netzwerke. Bis zu 32 Stellantriebe können im selben Netzwerk angeschlossen werden.

Welche technischen Merkmale und Schutzarten besitzt der NovoCon L?

Der Stellantrieb arbeitet mit einer Versorgungsspannung von 24 V AC/DC und bietet einen Hub von 30 mm. Die Schutzart IP54 ermöglicht Schutz gegen Staub und Spritzwasser. Der Betrieb ist geräuscharm und wartungsfrei über die gesamte Lebensdauer. Ein Schutz gegen Fehlverkabelung bei jedem Kabel bis zu 30 V ist ebenfalls gegeben. Für eine erhöhte Betriebssicherheit sorgen intrinsische Alarmmeldungen für BACnet sowie ein Ventilblockierungsalarm. Eine manuelle Übersteuerungsfunktion ist ebenfalls vorhanden.

Technische Daten

• Bauhöhe: 200 mm
• Baulänge: 210 mm
• Bautiefe: 425 mm
• Hub am Stellantrieb: 30 mm
• Versorgungsspannung: 24 V AC/DC
• Schutzart: IP54
• Nennweiten: DN 125-150
• Digitales Regelsignal: BACnet MS/TP, Modbus RTU
• Analogeingänge: 2 (0–10 V oder 0/4–20 mA)
• Widerstandseingänge: 3 (Pt1000, PT500, PT100, NTC 10k Typ 2 und 3)

Der Danfoss digitale Stellantrieb NovoCon L bietet eine präzise und zuverlässige Lösung für die Regelung von druckunabhängigen Ventilen in Heizungs-, Klima- und Lüftungsanlagen. Mit seiner Feldbusanbindung für BACnet MS/TP und Modbus RTU, der hohen Positionsgenauigkeit und den umfassenden Überwachungsfunktionen, wie der Durchfluss- und Energieanzeige, stellt er eine effiziente Komponente für moderne Gebäudemanagementsysteme dar. Die robuste Bauweise mit Schutzart IP54 und die wartungsfreie Ausführung über die gesamte Lebensdauer unterstreichen die Qualität dieses Produkts.
