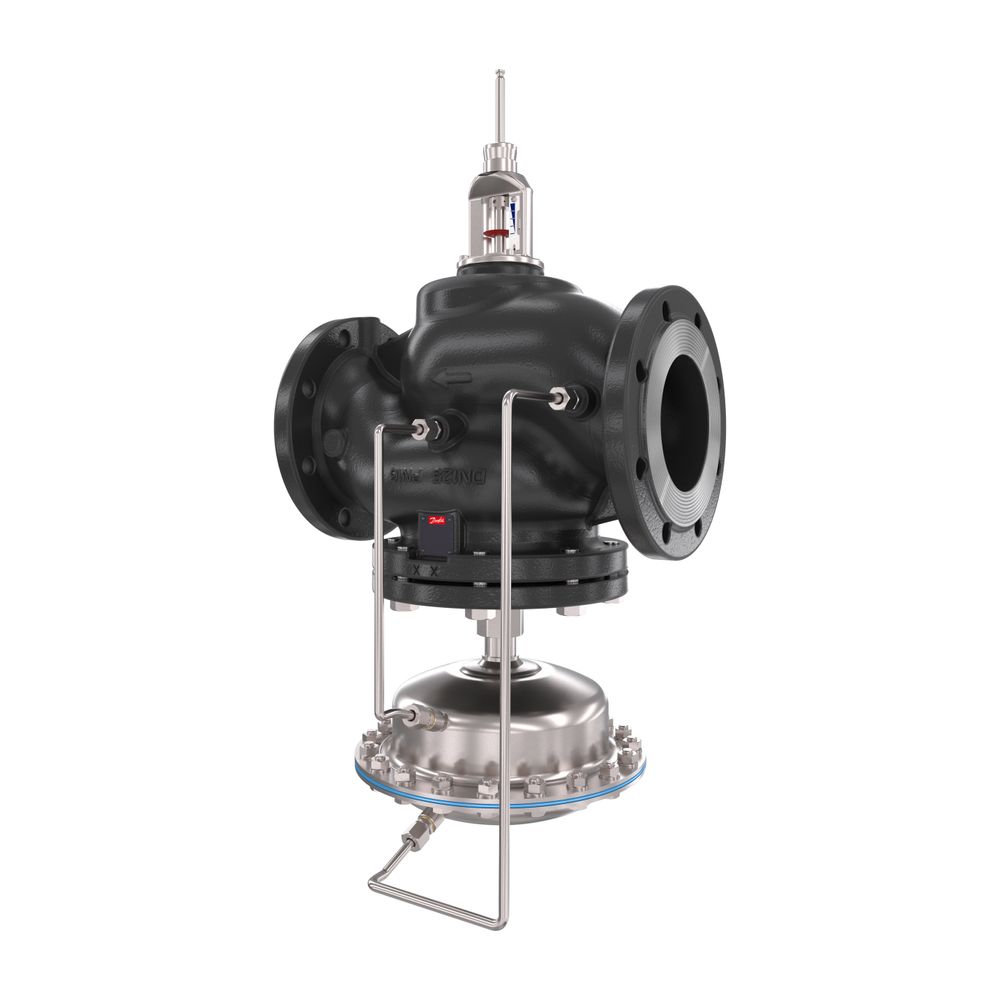

Danfoss VSR mit Motorstellventil AFQM2 DN 65 Kvs 60, PN 25, GGG-40,3, 0,2 bar, mit Flansch

Der Danfoss VSR mit Motorstellventil AFQM2 DN 65 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer. Dieses Ventil der Danfoss Virtus Serie ist für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert. Mit einem Nenndurchmesser von DN 65, einem Kvs-Wert von 60 m³/h und einer Druckstufe von PN 25 aus Gusseisen EN-GJS-400-18-LT (GGG40.3) mit Flanschanschluss, ermöglicht es eine präzise Volumenstromregelung.

Was zeichnet das Danfoss AFQM2 Regelventil aus?

Das Danfoss AFQM2 ist ein selbsttätiger Volumenstromregler, der eine zuverlässige Begrenzung des maximal eingestellten Volumenstroms sicherstellt. Es ist für den Einbau im Vor- und Rücklauf vorgesehen und trägt durch die präzise Regelung von Volumenstrom und Temperatur zur Energieeinsparung in Heiz- und Kühlsystemen bei. Die druckunabhängige Funktion des Ventils ermöglicht eine stabile Regelung auch bei schwankenden Differenzdrücken.

Welche Funktionen bietet das AFQM2 in Kombination mit Stellantrieben?

Das AFQM2 besteht aus einem Motorstellventil mit einstellbarem Volumenstrombegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Druckantrieb mit Stellmembran. Es ist kompatibel mit verschiedenen elektrischen Stellantrieben von Danfoss, darunter die Serien AMV(E) 655, AMV(E) 658 SD, AMV(E) 659 SD, AMV(E) 55 und AMV(E) 56. In Kombination mit dem AME659SD ist das Ventil typgeprüft nach DIN EN14597. Die Ventilkennlinie ist SPLIT (geteilt linear), mit der Möglichkeit zur Umstellung auf logarithmisch mittels elektrischer Stellantriebe der Serie AME65x.

Welche Medien und Temperaturbereiche sind zulässig?

Das Danfoss AFQM2 ist für Zirkulationswasser und glykolhaltiges Wasser mit einem maximalen Glykolgehalt von 30 % geeignet. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Der Nenndruck beträgt PN 25, und der maximale Differenzdruck über dem Kegel zur Volumenstromregelung (Wirkdruck) ist 0,2 bar in der Standardausführung. Der maximale Differenzdruck (dp max.) beträgt 20 bar. Der Volumenstrom bei einem Wirkdruck von 0,2 bar liegt zwischen 5,6 und 28 m³/h.

Welche Materialien werden für das Ventil verwendet?

Das Ventilgehäuse des Danfoss AFQM2 besteht aus Gusseisen mit Kugelgraphit EN-GJS-400-18-LT (GGG40.3), was eine hohe Robustheit und Langlebigkeit sicherstellt. Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4305 gefertigt und weichdichtend ausgeführt, mit einer Hubbegrenzung zur präzisen Volumenstrombegrenzung. Der Ventilsitz besteht aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über eine Kammerentlastung. Das Gehäuse des Stellantriebs ist aus Edelstahl W.-Nr. 10345 und die Rollmembrane aus EPDM, gewebeverstärkt, mit einer Membranfläche von 160 cm². Der Anschluss erfolgt über Flansche nach DIN 1092-1.

Technische Daten

• Nenndurchmesser DN: 65
• Kvs-Wert: 60 m³/h
• Nenndruck PN: 25
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18-LT (GGG40.3)
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 bis 150 °C
• Volumenstrom bei Wirkdruck 0,2bar: 5,6-28 m³/h
• dp max.: 20 bar
• Hublänge: 12
• Bauhöhe: 420

Das Danfoss VSR mit Motorstellventil AFQM2 DN 65 bietet eine zuverlässige und energieeffiziente Lösung für die Volumenstrom- und Temperaturregelung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Bauweise aus Gusseisen und Edelstahl, einem Kvs-Wert von 60 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C ist es für den langfristigen Einsatz in Fernwärme- und Fernkälteanwendungen ausgelegt. Die präzise Regelung und die Kompatibilität mit Danfoss Stellantrieben ermöglichen eine optimale Systemintegration und tragen zur Effizienzsteigerung bei.
