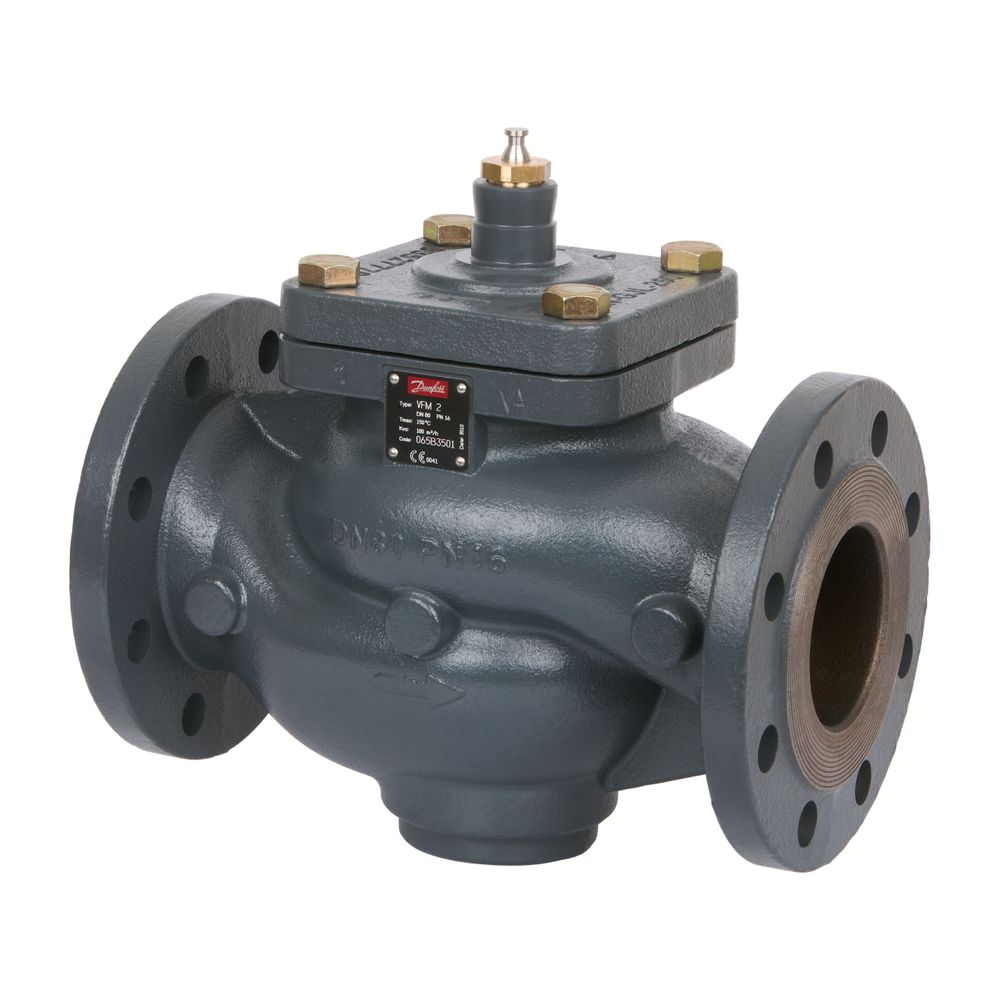

Danfoss 2-Wege-Ventil VFM2 DN 100, PN 25, Kvs 160m3/h, Flansch, Split

Das Danfoss 2-Wege-Ventil VFM2 DN 100 ist ein druckentlastetes Durchgangsventil mit metallischer Dichtung. Mit einer Nennweite von DN 100, einer Druckstufe von PN 25 und einem Kvs-Wert von 160 m³/h ist es für präzise Regelungsaufgaben in Heizungs- und Fernwärmesystemen konzipiert. Es eignet sich für Medien wie Wasser und Wasser mit bis zu 50 % Glykol in einem Temperaturbereich von 2 °C bis 150 °C, wobei kurzzeitig auch Temperaturen bis -10 °C zulässig sind. Die beliebige Einbaulage und die Kompatibilität mit verschiedenen Stellantrieben erhöhen die Einsatzmöglichkeiten in der Gebäudetechnik.

Wie ist das Danfoss VFM2 Ventil konstruiert und welche Materialien werden verwendet?

Das Ventilgehäuse besteht aus robustem Sphäroguss (EN-GJS-400-18-LT), während Ventilkegel und Ventilsitz aus Edelstahl gefertigt sind. Die Stopfbuchsendichtung ist aus EPDM, was eine zuverlässige Abdichtung ermöglicht. Der Anschluss erfolgt über Flansche nach DIN EN1092-2, die eine sichere Verbindung bieten. Eine formschlüssige Verbindung (Push-Pull) ist gegeben, und für die Montage ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.

Welche Funktionen und Regelcharakteristik bietet das Ventil?

Das VFM2 Ventil ist mit einer SPLIT-Ventilkennlinie ausgestattet, die im Bereich von 0 % bis 30 % linear und von 30 % bis 100 % logarithmisch verläuft. Es besitzt ein Stellverhältnis größer als 100:1 und eine sehr geringe Leckrate von weniger als 0,03 % des Kvs-Werts gemäß IEC 534. Die maximale Differenzdruckbelastung beträgt 8,0 bar, der maximale Schließdruck 16,0 bar. Das Ventil ist typgeprüft nach DIN EN14597 und kompatibel mit den Stellantrieben AME655(GA), AME659SD, AME685 sowie AMV(E)85/86. Eine Notstellfunktion ist in Verbindung mit dem Stellantrieb AME659SD gegeben.

Technische Daten

• Nennweite: DN 100
• Druckstufe: PN 25
• Kvs-Wert: 160 m³/h
• Temperaturbereich: 2 °C bis 150 °C (kurzzeitig bis -10 °C)
• Max. Differenzdruck (Δp): 8,0 bar
• Max. Schließdruck (Δps): 16,0 bar
• Stellverhältnis: >100:1
• Leckrate (gem. IEC534): <0,03% des kvs
• Ventilgehäuse: Sphäroguss (EN-GJS-400-18-LT)
• Ventilkegel und Ventilsitz: Edelstahl

Das Danfoss 2-Wege-Ventil VFM2 DN 100 ist eine robuste und präzise Lösung für anspruchsvolle Regelungsaufgaben in Heizungs- und Fernwärmeanlagen. Mit einem Kvs-Wert von 160 m³/h, einer Druckstufe von PN 25 und der Materialauswahl aus Sphäroguss und Edelstahl bietet es eine zuverlässige Funktion und Langlebigkeit.
