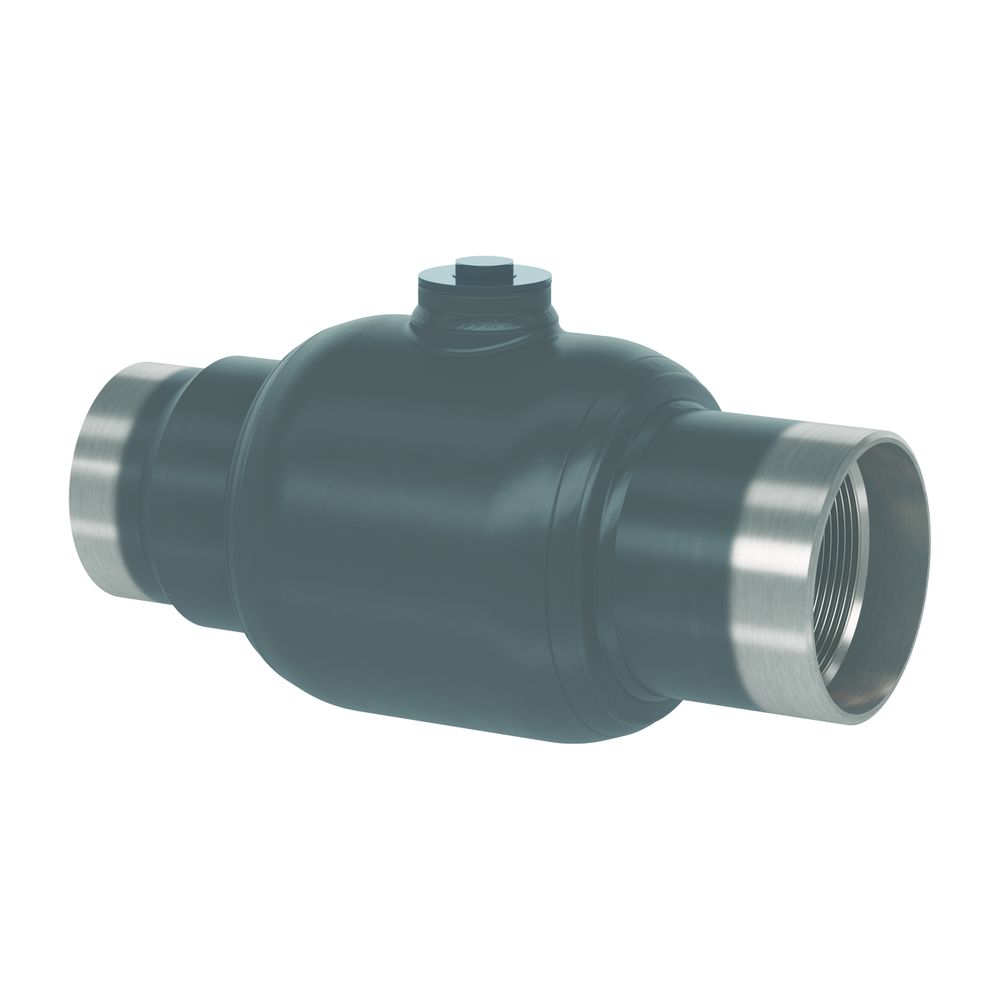

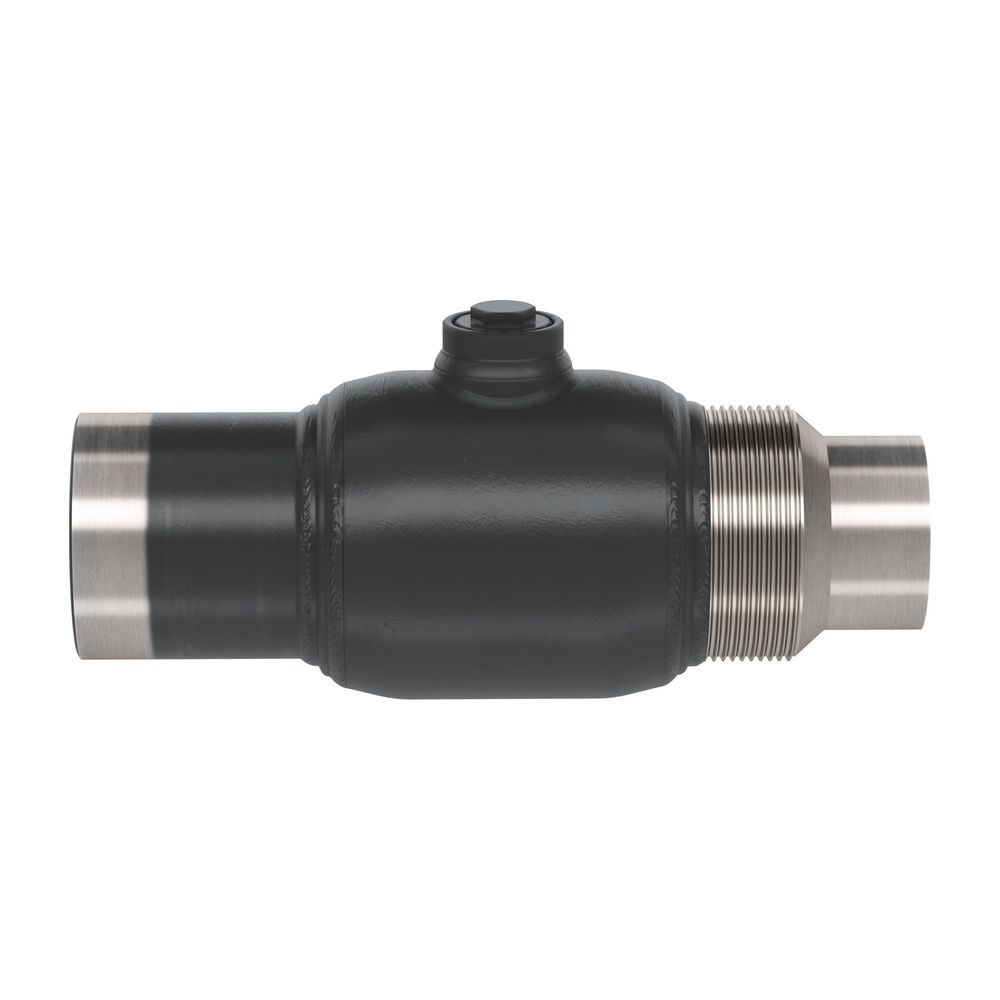

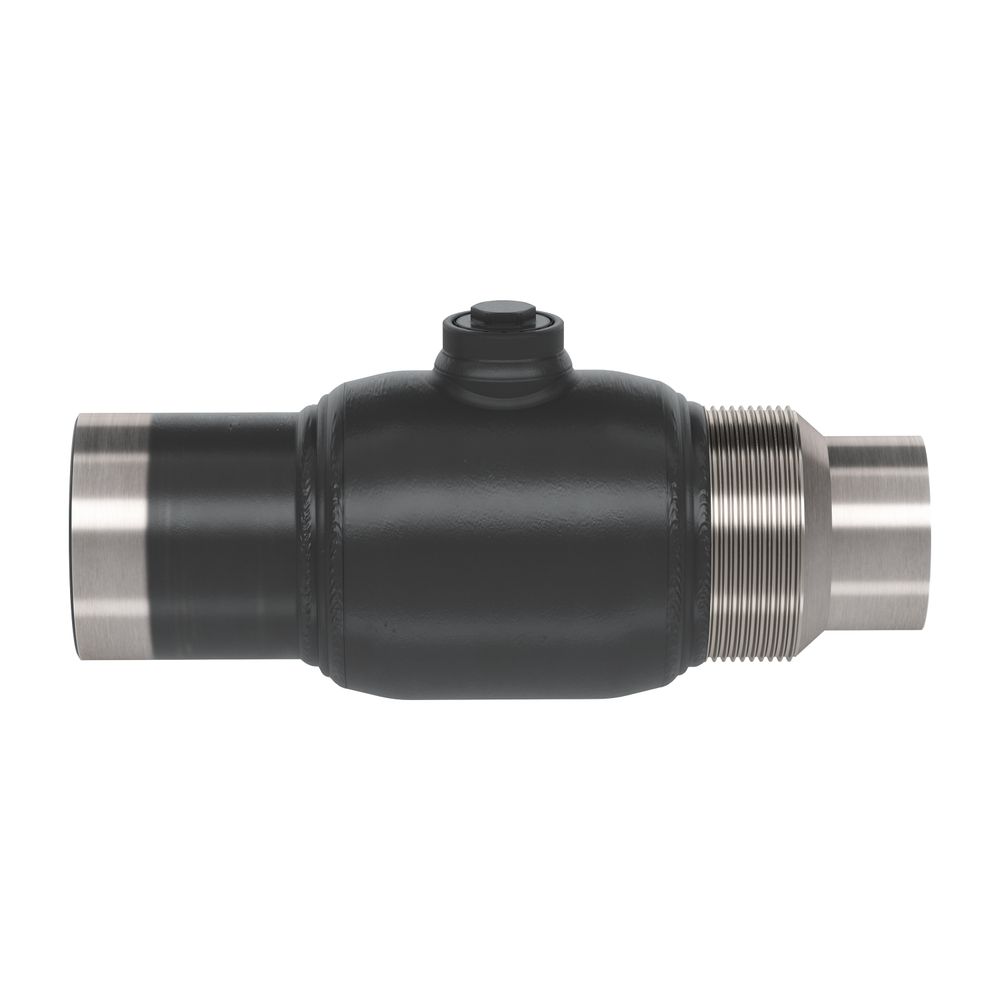

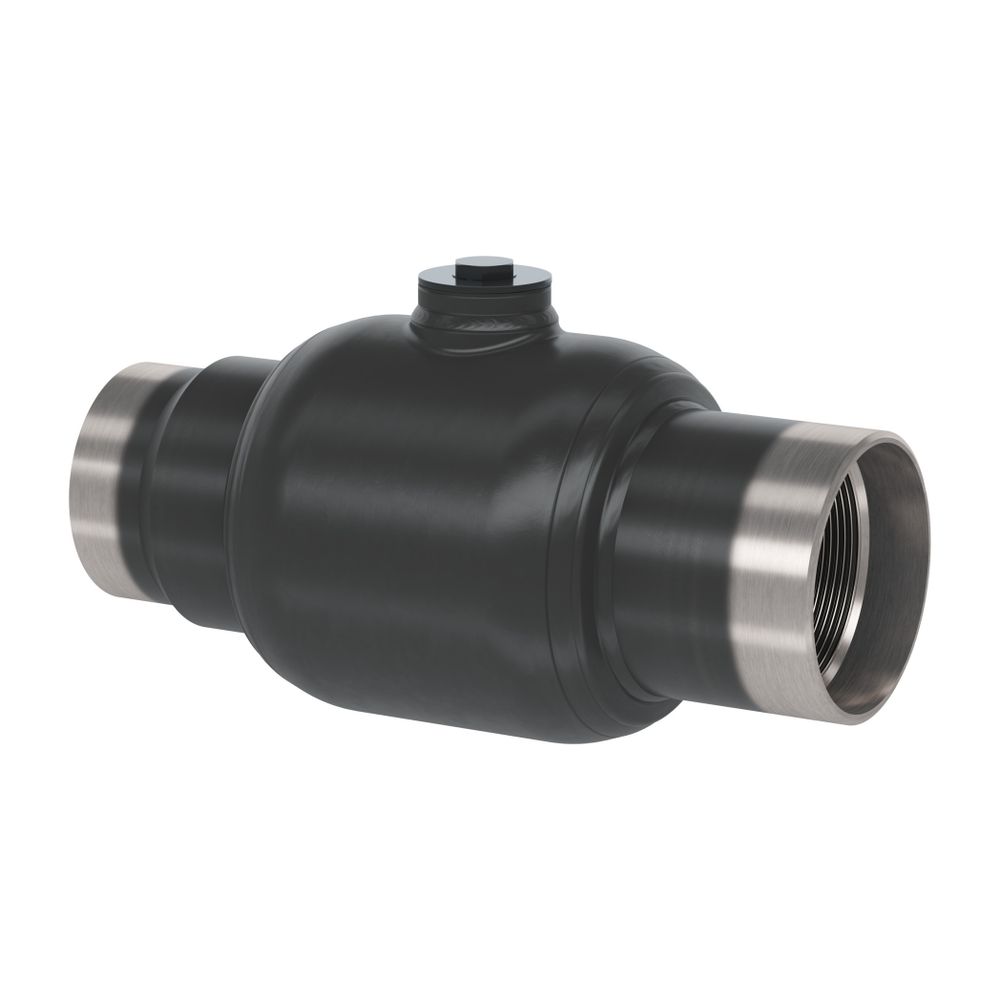

Danfoss Kugelhahn Typ JIP 125.20 DN 65, Kvs 2,0m3/h, PN 25, mit Gewinde- und verstärktem Anschweissende (VAE-AE/AG)

Der Danfoss Kugelhahn Typ JIP 125.20 DN 65 ist eine robuste und wartungsfreie Lösung für Fernwärme- und geschlossene Wassersysteme. Mit einem Kvs-Wert von 200 m³/h und einem Nenndruck von PN 25 ermöglicht dieser Kugelhahn die Erweiterung von Netzen bei laufendem Betrieb und ist für Fördermedien bis 180 °C geeignet. Er verfügt über Gewinde- und verstärkte Anschweißenden.

Wofür wird der Danfoss Kugelhahn Typ JIP 125.20 eingesetzt?

Der Danfoss Kugelhahn Typ JIP 125.20 ist speziell für die Erweiterung von Fernwärmesystemen und anderen Wassersystemen mit geschlossenem Kreislauf konzipiert, in denen aufbereitetes Wasser zur Reduzierung von Korrosionsbildung genutzt wird. Er ermöglicht das Anbohren neuer Anschlüsse am Fernwärmenetz, während der Betrieb weiterläuft. Dies spart Zeit und vermeidet Unterbrechungen. Das vollverschweißte Gehäuse erfüllt die Anforderungen an Kugelhähne in Fernwärme- und Fernkältesystemen und bietet ein hohes Maß an Betriebssicherheit.

Welche Konstruktionsmerkmale und Materialien zeichnen den Kugelhahn aus?

Der Kugelhahn verfügt über einen Außensechskant bei allen Abmessungen und eine Positionsanzeige der Kugel auf dem Schaft. Ein 90-Grad-Endanschlag sorgt für präzise Steuerung. Die Verschlussschraube wurde für die Nennweiten DN 65 bis DN 100 neu konstruiert. Das Ventil ist wartungsfrei und in Standard- sowie OEM-Versionen erhältlich. Die Betätigung erfolgt über einen L-förmigen Handhebel.
Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus rostfreiem Edelstahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt. Die Schaltwelle besteht aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE), die Dichtungen an der Schaltwelle aus PTFE und Graphit, welche alterungsbeständig und wartungsfrei sind.

Welche Betriebsbedingungen und Medien sind zulässig?

Der Kugelhahn ist für einen Nenndruck von PN 25 und eine maximale Mediumtemperatur von 180 °C ausgelegt. Er eignet sich für Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 %. Die minimale Lager- und Transporttemperatur beträgt -40 °C.

Welche Prüfungen und Zulassungen liegen vor?

Alle Danfoss Kugelhähne Typ JIP werden einer 100-prozentigen Endprüfung unterzogen, die Dichtheits-, Gehäuse-, Maß- und Funktionsprüfungen nach den Normen EN 12266 Teil 1 (P10, P11, P12) und Teil 2 (F20) umfasst. Zudem entsprechen sie der DGRL 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert. Die zugehörigen Anbohrwerkzeuge sind gemäß TÜV A.366-16 zugelassen.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 200 m³/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 260 mm
• Bauhöhe: 72,0 mm
• Gewicht: 4,0 kg
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Edelstahl X5CrNi 18-10
• Dichtungsmaterial: PTFE / Graphit
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 125.20 DN 65 bietet eine zuverlässige und wartungsfreie Lösung für die Erweiterung von Fernwärme- und Wassersystemen. Mit seinem robusten Stahlgehäuse, der hohen Druck- und Temperaturbeständigkeit bis 180 °C sowie der Möglichkeit zur Anbindung bei laufendem Betrieb stellt er eine effiziente Komponente für anspruchsvolle Anwendungen dar.
