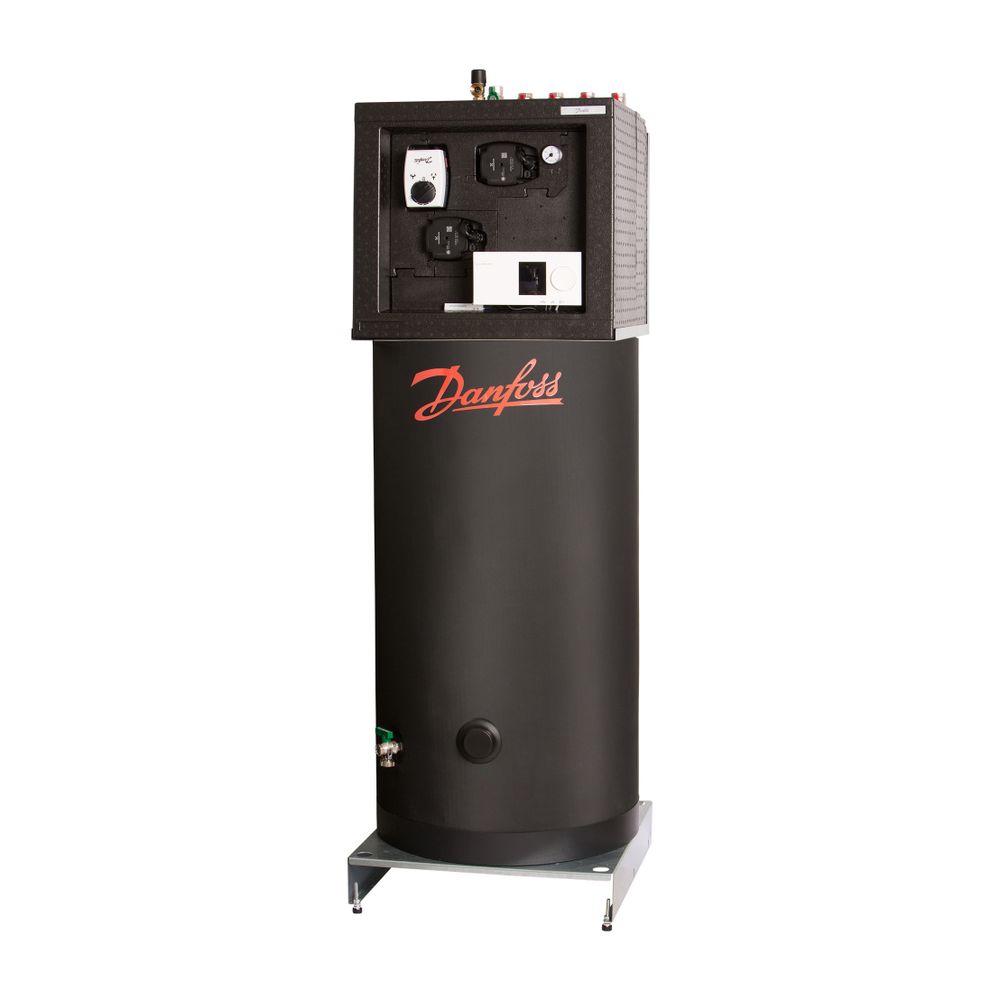

Danfoss Hausstation Termix BVX-FI RO SEK 2-2 (ECL 310/A237), Trinkwarmwasser Speicher

Die Danfoss Hausstation Termix BVX-FI RO SEK 2-2 (ECL 310/A237) ist eine indirekte Übergabestation mit integriertem Trinkwarmwasserspeicher, die speziell für Einfamilienhäuser und Wohnungen konzipiert wurde. Sie bietet eine Komplettlösung für Warmwasser und Raumheizung mit einer Heizleistung von 11 bis 30 kW und einem 105-Liter-TWW-Speicher. Die Station zeichnet sich durch eine kompakte Bauweise, effiziente Wärmeübertragung und eine komplett wärmegedämmte Konstruktion aus, die Platz spart und Wärmeverluste minimiert. Sie ist ideal für den Anschluss an Fernwärmenetze, insbesondere wenn ein direkter Anschluss nicht möglich oder gewünscht ist.

Was zeichnet die Danfoss Termix BVX-FI RO SEK aus?

Die Termix BVX-FI RO SEK ist eine Komplettlösung, die optimale Sicherheit und eine effiziente Wärmeübertragung in einem kompakten Design vereint. Sie ist für Anwendungen geeignet, die einen Wärmeübertrager erfordern oder für bestehende Hausinstallationen, die bei der Umstellung auf Fernwärme keinen direkten Anschluss ermöglichen. Die Station ist komplett wärmegedämmt, was zu sehr niedrigen Wärmeverlusten führt und den Platzbedarf für die Installation minimiert. Die Verkleidung aus weiß lackiertem Stahlblech mit Tür sorgt für ein modernes Erscheinungsbild. Sämtliche Rohre bestehen aus rostfreiem Edelstahl, die Anschlüsse erfolgen über Überwurfmuttern und Dichtungen.

Welche Funktionen und Komponenten sind für die Fernwärme- und Heizungsregelung integriert?

Die primärseitige Ausstattung der Übergabestation ist umfassend und vorgefertigt. Sie beinhaltet einen Differenzdruckregler, ein Passstück mit Fühlertasche für einen Wärmemengenzähler sowie Schmutzfänger und Kugelhähne. Ein Durchgangsventil mit elektrischem Stellantrieb vom Typ Danfoss VS2/AMV150 (DN15, kvs 1,6) und ein Differenzdruckregler mit fester Voreinstellung vom Typ Danfoss AVPB-F (DN15, kvs 2,5) sind integriert. Der Heizkreis ist indirekt ausgeführt und sorgt für eine hydraulische Netztrennung. Er besteht aus einem dichtungslosen Plattenwärmeübertrager aus Edelstahl, einem Sicherheitsventil, einem Manometer, Kugelhähnen, einem Ablaufhahn, Entlüftungsventilen, einem Membran-Ausdehnungsgefäß mit 12 Litern und einer drehzahlgeregelten Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPM3 Auto L15-70. Die Heiztemperatur wird elektronisch über einen Außentemperaturfühler geregelt, was eine witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung ermöglicht.

Wie wird das Trinkwarmwasser in der Hausstation erzeugt und geregelt?

Der Trinkwarmwasserkreis verfügt über einen Speicherwassererwärmer mit Rohrwendel und eine Pumpe zur Temperaturregelung, die einen Vorrangbetrieb für Warmwasser ermöglicht. Der Speicher-Trinkwassererwärmer aus emailliertem Stahlblech hat ein Volumen von 105 Litern und ist in Energieeffizienzklasse A eingestuft. Eine Magnesium-Anode ist im Tank enthalten. Die indirekte Regelung des Trinkwarmwassers erfolgt über eine Pumpensteuerung. Der 105-Liter-Speicher kann ältere Versionen mit 150-Liter-Speicherausführung ersetzen, da die Einheit bessere Leistungsdaten hat und komplett wärmegedämmt ist.

Welche Steuerung und Regeltechnik ist in der Danfoss Hausstation integriert?

Die Hausstation ist mit einem elektronischen Regler Danfoss ECL Comfort 310 ausgestattet, der für die witterungsgeführte Vorlauftemperaturregelung der Raumheizung zuständig ist. Dieser Regler, mit der Applikation A337, bietet Funktionen wie gleitende Rücklauftemperaturbegrenzung, Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung und eine einstellbare Heizkennlinie. Der Regler verfügt über sechs Fühlereingänge Pt1000, vier frei konfigurierbare Eingänge, einen Impulseingang, drei Triac-Ausgänge und sechs Relaisausgänge. Schnittstellen wie USB, Mod-Bus, M-Bus und TCP/IP ermöglichen Vernetzung und Datenfernauslesung. Ein Außentemperaturfühler Pt1000 ist lose beigelegt.

Für welche Einsatzbereiche und Leistungsanforderungen ist die Hausstation geeignet?

Die Termix BVX-FI RO SEK eignet sich für Einfamilienhäuser, Zweifamilienhäuser und vergleichbare Gebäude mit geringer Fernwärmeanschlussleistung. Sie funktioniert unabhängig von Differenzdruck und Vorlauftemperatur und bietet eine effiziente Lösung für die Umstellung auf Fernwärme, insbesondere wenn ein direkter Anschluss nicht möglich ist.

Technische Daten

• Heizleistung: 11–30 kW
• TWW-Speichervolumen: 105 l
• Energieeffizienzklasse TWW: A
• Max. Volumenstrom primär: 0,69 m³/h
• Max. Volumenstrom sekundär: 0,87 m³/h
• Druckstufe: PN10
• Max. Differenzdruck FW-Netz: 4 bar
• Max. Vorlauftemperatur FW-Netz: 90 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H x B x T): 1910 x 560 x 570 mm
• Gewicht: 120 kg

Die Danfoss Hausstation Termix BVX-FI RO SEK 2-2 bietet eine platzsparende und effiziente Lösung für die Warmwasserbereitung und Raumheizung in modernen Wohngebäuden. Mit ihrer Heizleistung von bis zu 30 kW, einem 105-Liter-TWW-Speicher und moderner elektronischer Regelung stellt sie eine zuverlässige und energieeffiziente Wärmeversorgung sicher.

Lieferumfang

• 1x Danfoss Hausstation Termix BVX-FI RO SEK 2-2 (ECL 310/A237)
• 1x Thermostatisches Zirkulationsventil
• 1x Rückschlagventil (Trinkwasser kalt)
• 1x Sicherheitsventil (Trinkwasser kalt)
• 1x Füll- und Entleerungsventil (Trinkwasser)
• 1x Rückschlagventil (für Trinkwassererwärmung)
• 1x Membran-Sicherheitsventil 10.0 bar (Trinkwasser)
• 1x Membran-Sicherheitsventil 3.0 bar (Heizkreis)
• 1x Füll- und Entleerungsventil (Heizkreis)
• 1x Außentemperaturfühler Pt1000
