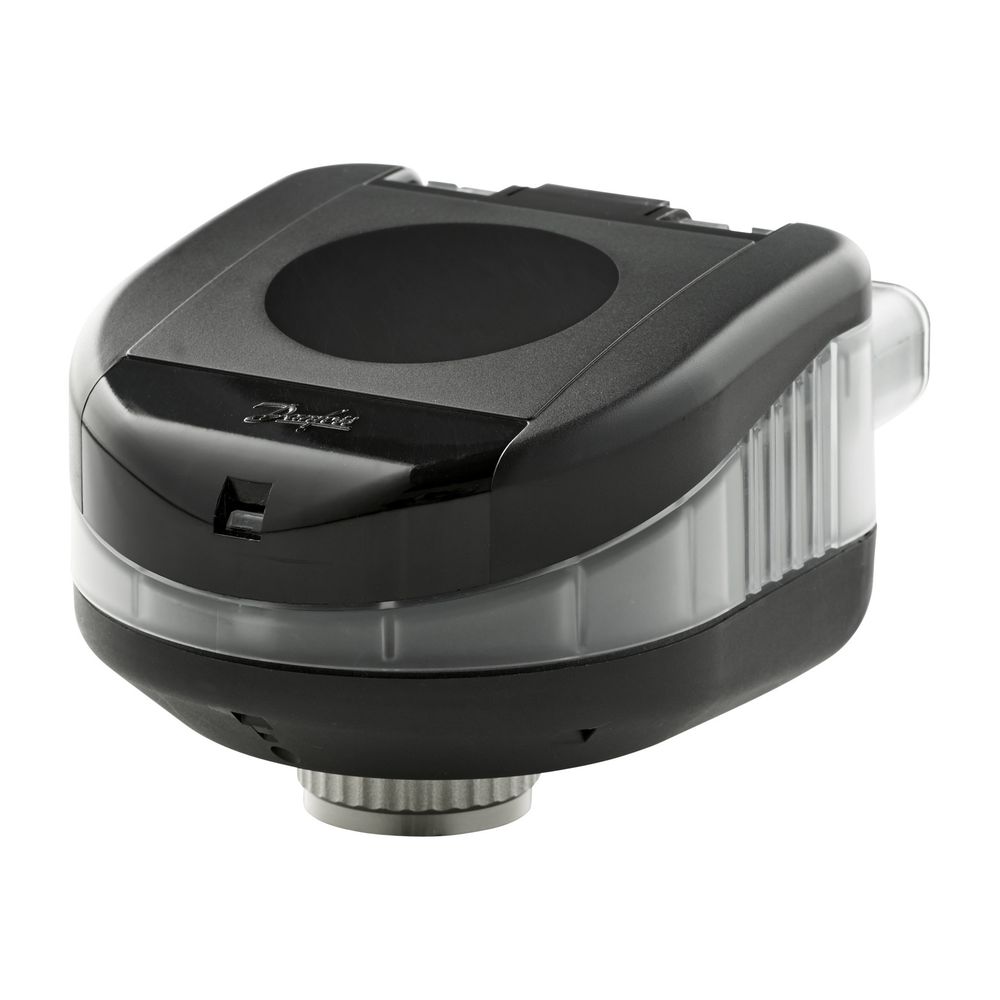

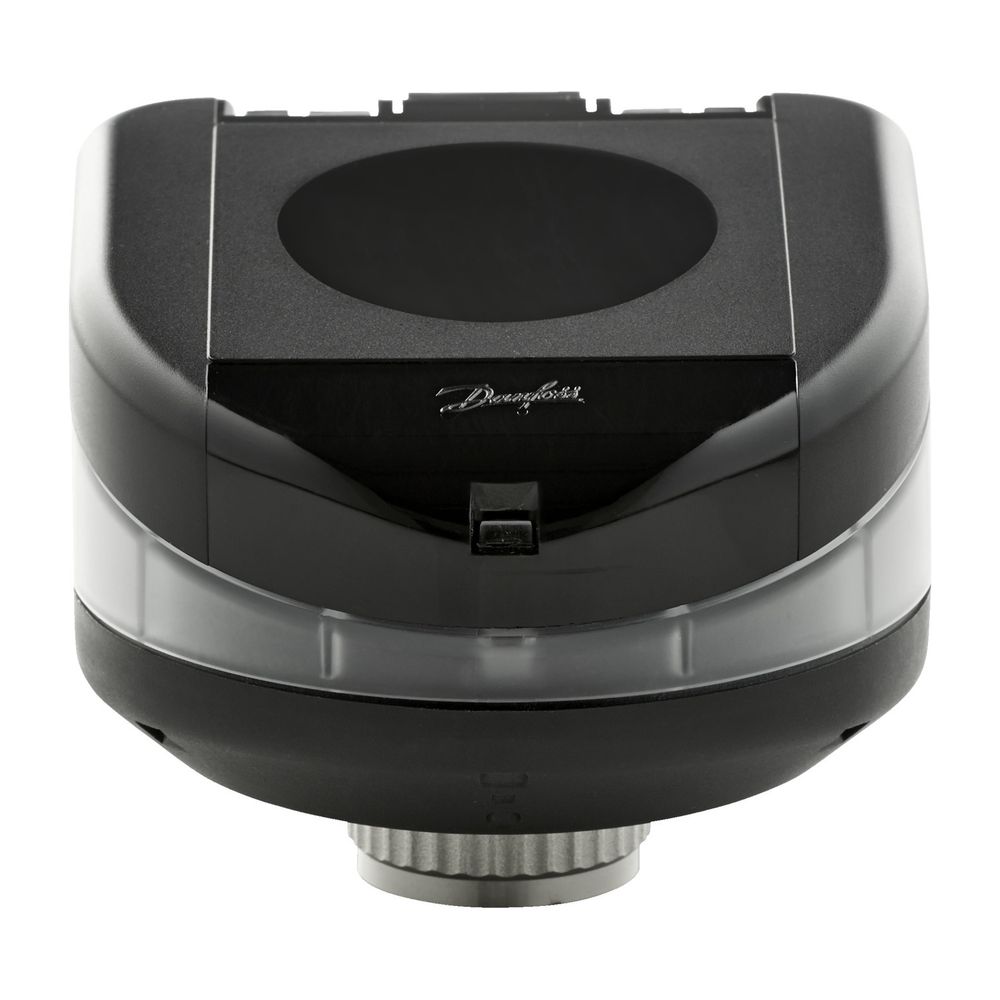

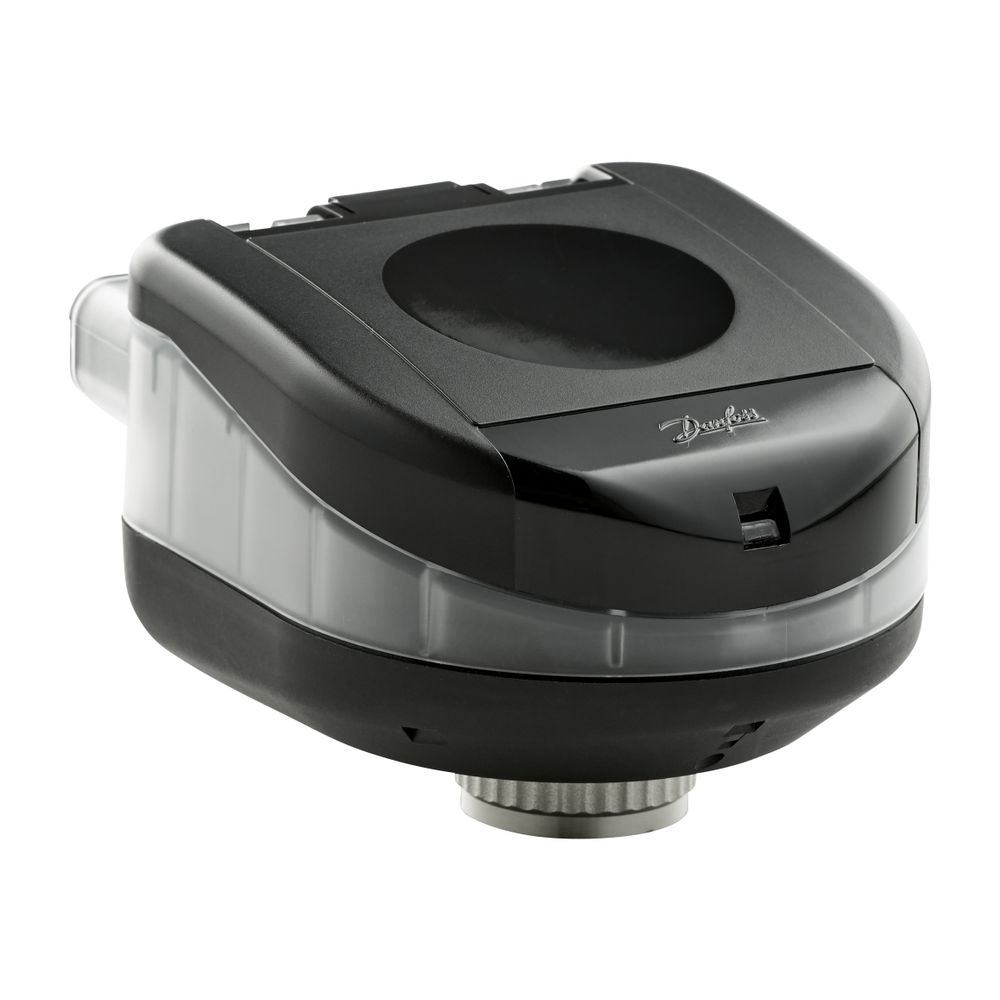

Danfoss Stellantrieb NovoCon S für AB-QM DN 10-32, 24V AC/DC

NovoCon® S, M, L und XL Digitale Stellantriebe

Beim NovoCon® S handelt es sich um einen multifunktionalen Hochgenauigkeits-Stellantrieb mit Feldbus. Er wurde speziell für die Verwendung mit dem druckunabhängigen Regelventil AB-QM in den Nennweiten von DN 10 bis DN 32 konzipiert. Der Durchfluss wird durch das druckunabhängige Regelventil AB-QM geregelt, um eine Überversorgung und einen damit verbundenen geringeren Wirkungsgrad des Kessels oder der Kältemaschine zu vermeiden.

Der Stellantrieb wird in Kombination mit einem AB-QM für die Regelung des Durchflusses von Gebläsekonvektoren, Deckenkühlkonvektoren, Induktionsgeräten, kompakten Zwischenüberhitzern, Zwischenkühlern, Heiz-/Kühldecken, Klimageräten und anderen Endgeräten für die Zonenregelung mit warmem oder kaltem Wasser als geregeltem Fördermedium eingesetzt. Seine Genauigkeit, seine Fähigkeit zur Regelung per Fernzugriff und die Durchflussanzeige tragen wesentlich zu einer zeitsparenden Inbetriebnahme, einer einfach en Wartung, einem verbesserten Raumkomfort, einer gerechten Kostenverteilung von Wärme-/ Kälteenergie und zu höheren Energieeinsparungen bei.

Die hohe Positionsgenauigkeit des Stellantriebs und die lineare Charakteristik des druckunabhängigen Ventils AB-QM sorgen dafür, dass der NovoCon® S als Durchflussanzeiger eingesetzt werden kann. Das Einstellen der Stellantriebs- und Ventilparameter erfolgt über einen Feldbus. Die Regelung erfolgt über Feldbus oder analoge Eingänge beim NovoCon® S.

Typische Anwendungen sind:

• Heiz- und Kühldecken im 4-Rohr-System.

• Gebläsekonvektoren mit einem Wärmetauscher zum Heizen und Kühlen im 4-Rohr-System.

Allgemeine Eigenschaften:

• Fern-Inbetriebnahme/Voreinstellung/Spülung

• Durchfluss-, Leistungs- und Energieanzeige

• Hohe Positionsauflösung und -genauigkeit

• Energiemanagement-Algorithmen

• 4/2-Rohr-ChangeOver-Anwendungen

• I/O-Anwendungen

• LED-Anzeige für Status und Alarme

• Für die Montage wird kein Werkzeug benötigt

• Während der gesamten Lebensdauer wartungsfrei

• Automatische Anpassung an den Ventilhub

• Geräuscharmer Betrieb

• Halogenfreie Kabel mit Stecker

• Automatische MAC-Adressierung für das BACnet

• Automatische Baudraten-Erkennung

• Intrinsische Alarmmeldung für das BACnet

• Ventilblockierungsalarm

• Drahtbrucherkennung an analoger Regelung (NovoCon S) und Erdungssignal (NovoCon M-XL)

• Auswahlmöglichkeit von BACnet MS/TP oder Modbus RTU in einem Produkt

• Schutz gegen Fehlverkabelung bei jedem Kabel bis zu 30 V

In Kombination mit dem Stellantrieb NovoCon® ChangeOver6 ist der NovoCon® S eine einzigartige Lösung für die Regelung von AB-QM und einem 6-Wege-Motorkugelhahn, der für Umschaltfunktion zwischen zwei Wasserkreisen in einem 4-RohrChangeOver-System sorgt.

Diese hauptsächlich für Flächenheizungen verwendete Umschaltfunktion ermöglicht die Erhöhung der Kühl- und Heizleistung eines Gebläsekonvektors bei gleicher kompakter Größe im Vergleich zu einem Modell mit zwei Spulen, in dem die Heiz- und Kühlwasserkreisläufe jeweils über ihre eigene Spule verfügen.

Das 6-Wege-Umschaltventil und der Stellantrieb arbeiten zusammen mit einem Ventil AB-QM (PIBCV) und einem Stellantrieb NovoCon® S mit Feldbus. Das AB-QM stellt den Durchfluss hydraulisch ein und der Stellantrieb NovoCon® S regelt den Durchfluss. Der NovoCon® S kann auch für die Regelung eines Stellantriebs für ein 6-WegeUmschaltventil verwendet werden, das zwischen Heizen und Kühlen umschaltet. Diese einzigartige Funktionalität zeichnet sich durch Folgendes aus:

• Es gibt nur ein einziges Kabel für Feldbus und Spannungsversorgung des Stellantriebs NovoCon® S. Über dieses Kabel wird der NovoCon® S mit Spannung versorgt und der 6-Wege-Stellantrieb geregelt. Zudem sendet der 6-Wege-Stellantrieb über das Kabel an den NovoCon® S ein Stellungs-Rückmeldesignal.

• Der Stellantrieb NovoCon® S erfasst automatisch über einen Vergleich des 0–10 V Rückmeldesignals, ob sich der 6-Wege-Stellantrieb im Handbetrieb befindet, ob er vom Ventil demontiert wurde oder ob das 6-Wege-Ventil blockiert ist.

• Der Stellantrieb NovoCon® S verfügt über zwei Voreinstellungen für den Auslegungsvolumenstrom: eine für die Beheizung und eine für die Kühlung.

• Der Stellantrieb NovoCon® S zeigt die Leistungsabgabe für Heizung und Kühlung auf Grundlage von Durchfluss sowie Vorlauf- und Rücklauftemperaturmessungen an und protokolliert den entsprechenden Energieverbrauch.

• Wenn sich der 6-Wege-Stellantrieb im Wartungsbetrieb befindet, kann er das Ventil vollständig schließen und Leckagen verhindern. So sind weniger Absperrventile erforderlich.

• Durch die Logik im Stellantrieb NovoCon® S wird sichergestellt, dass immer nur jeweils ein Stellantrieb in jedem Paar (NovoCon® S und 6-Wege-Stellantrieb) in Betrieb ist. Dadurch wird wiederum sichergestellt, dass niemals beide Stellantriebe in einem Paar gleichzeitig in Betrieb sind. Dadurch können in Daisy-Chain-Verkettungen die Anzahl von Spannungsverstärkungsanfragen verringert werden.

• Der Stellantrieb NovoCon® S erfasst, ob das Kabel des 6-Wege-Stellantriebs getrennt ist. Ist dies der Fall, wird ein Alarm ausgelöst.

Eigenschaften CO6:

• NovoCon® S + ChangeOver6-Stellantrieb stellen im Feldbus-Netzwerk nur EIN Gerät dar und brauchen keine physikalischen Ein-/Ausgänge (I/O)

• Kein Querstrom zwischen Heizen und Kühlen

• Einfacher Anschluss und einfache Umschaltung

• Rückmeldesignal für die Position sowie Alarme

• Leiser und zuverlässiger Betrieb

• Wartungsfrei

• Teflon-Dichtung (kohlefaserverstärktes PTFE) und Ventilkugel aus poliertem Chrom gegen ein Festsetzen des Ventils

• Alarm bei blockiertem Ventil

• Handverstellung

Eigenschaften Energie:

• Messung von Vorlauf- und Rücklauftemperatur

• Anzeige der Leistungsabgabe

• Energiemanagement-Funktionalität für Heizen und Kühlen, z.B. Management von Minimum Delta T

• Energieprotokollierung für Heizen und Kühlen

Eigenschaften I/O:

• Anschluss an andere Geräte und Darstellung über den Feldbus möglich: z. B. Raumthermostat, Fensterkontakt, CO2-Fühler, Feuchtefühler, Lüfterregler, 0–1 V Stellantrieb usw.

• Einstellung von Temperatureinheiten, Widerstandswerten oder ob die Eingänge als potenzialfreie Kontakte verwendet Einstellung von Temperatureinheiten, Widerstandswerten oder ob die Eingänge als potenzialfreie Kontakte verwendet

• Verfügbare Anschlüsse:
  1 x Analogausgang (V),
  1 x Analogeingang (V/mA) und 2 x widerstandsbasierte Eingänge (°C/°F/Ohm)

Danfoss digitaler Hochgenauigkeits-Stellantrieb NovoCon(R) S zur modulierenden Durchflussregelung von druckunabhängigen Abgleich- und Regelventilen Typ AB-QM DN10 bis DN32, NovoCon S ist BTL-gelistetes BACnet MS/TP sowie Modbus RTU-fähiges Feldbus-Gerät.
Der NovoCon S nutzt eine Schrittmotor-Technologie mit 2400 Schritten, Versorgungsspannung: 24Vac/dc, Regelsignale: BACnet MS/TP, Modbus RTU, optional: Analog 0-10V/2-10V, 0-20/4-20mA
Anschluss für einen 6-Wege-Umschaltkugelhahns (ChangeOver CO6) mit Rückmeldung, direkter Anschluss von zwei PT1000 Anlege-/Tauchfühlern zur Energiemessung, direkter Anschluss von Ein/Ausgängen (2 x Widerstand, AO, AI: z.B. Fensterkontakt, Taupunktfühler etc.), folgende Fern-(Remote)
Funktionen verfügbar: Voreinstellung des Nenndurchflusses am AB-QM Ventil, Spülen von Ventil und zugehörigem Verbraucher (Fancoil, Kühldecke etc.)
Insistrische Alarmmeldung: Fehler beim Schließen (z.B. bei Ventil-Blockierung), Messung von Vor- und Rücklauftemperatur zur Energieverbrauchs-Anzeige, Energiemengenzähler (kWh, MJ, kBTU)
Alarmauslösung: zu hohe/niedrige Temperaturdifferenz, nicht angeschlossene Temperaturfühler, LIN/LOG bzw. Alpha-Wert Einstellung nach Wärmetauscher-Kennlinie, Auswahl der Stellzeit (3/6/12/24 s/mm), Auswahl Öffnungs-/Schließdauer (von 18 bis 700 s), Automatische MAC-Adressierung (BACnet)
Automatische Baudraten-Erkennung, Durchflussanzeige in l/h auf Grundlage des gemessenen Ventilhubs
Spindelpositionsgenauigkeit +/- 0,05mm
Austauschbarkeit gemäß eu.bac in Verbindung mit druckunabhängigem Abgleich- und Regelventil (PIBCV) Typ AB-QM DN10-32
Halogenfreie steckbare Kabel (1,5m, 5m und 10m), Bis zu 64 NovoCon(R) S können in einem Netzwerk verbunden werden
Schutzart: IP 54
Stellkraft: 90N
Hub: 7mm
BTL-gelisteter Feldbus (BACnet MS/TP)
Manuelle Übersteuerungs-Funktion
Comissioning Tool zur Inbetriebnahme, Adressierung, Parametrisierung und fortlaufendem hydraulischem Abgleich, ChangeOver6 (CO6) Anwendung.

Fabrikat: Danfoss
Typ: NovoCon S
Bestell-Nr: 003Z8504
