Beschreibung

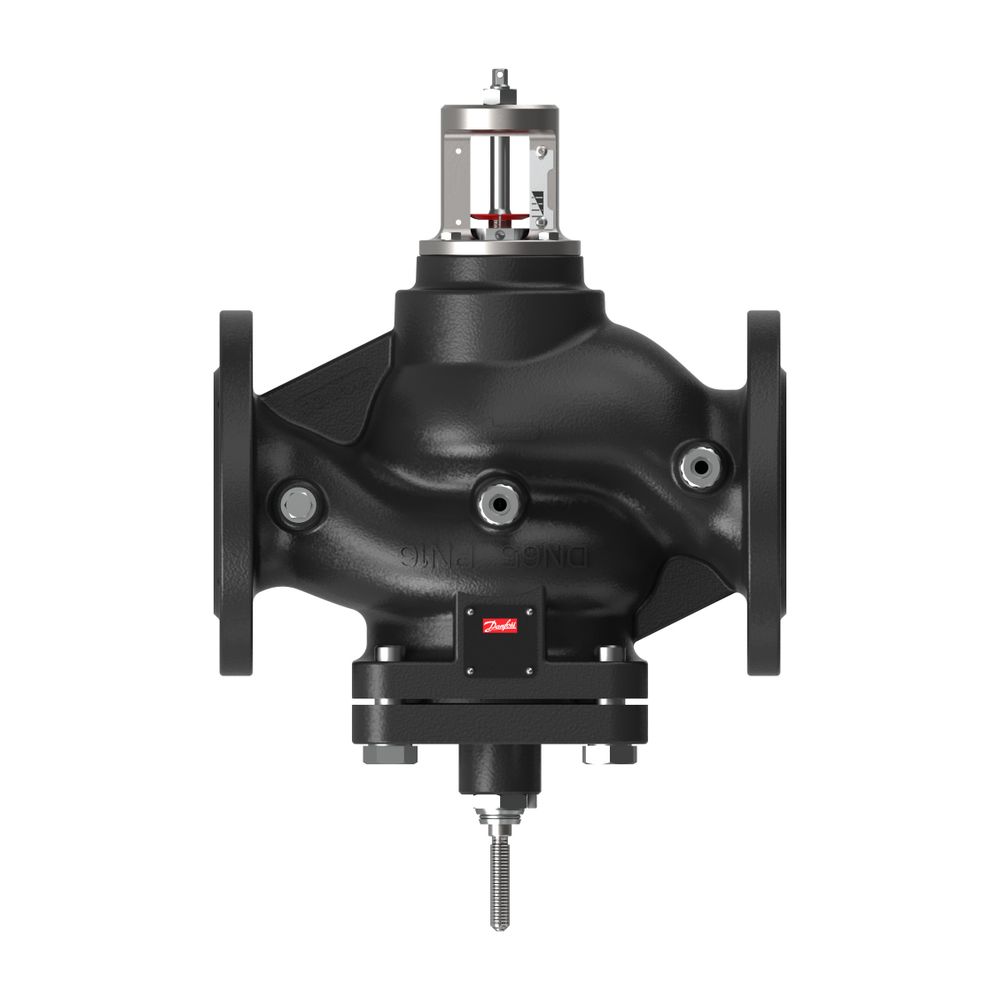

Danfoss Durchgangsventil VFQ22 DN 250 Kvs 800, PN 40, GS-C 25, mit Flansch
Das Danfoss Durchgangsventil VFQ22 DN 250 aus der Virtus Serie ist ein präzises Regelventil für Heiz- und Kühlanlagen. Mit einem Kvs-Wert von 800 m³/h und einem Nenndruck von PN 40 ist es für den Einsatz mit Heiz- und Kühlwasser bis 30% Glykolanteil geeignet. Das Ventilgehäuse aus Stahlguss GP240GH (GS-C 25) und die kompakte Bauform ermöglichen eine vielseitige Integration in verschiedene Systeme.
Wie ist das Danfoss Durchgangsventil VFQ22 konstruiert?
Das Danfoss Durchgangsventil VFQ22 ist als Regler ohne Hilfsenergie konzipiert. Es arbeitet als druckentlastetes Schließventil mit einem metallisch dichtenden Kegel und einer Einstelldrossel zur Volumenstrombegrenzung. Eine formschlüssige Verbindung ermöglicht die direkte Umsetzung von Stellimpulsen. Der Kvs-Wert ist durch eine austauschbare Innengarnitur variabel anpassbar.
Welche Materialien werden verwendet?
Das Ventilgehäuse besteht aus robustem Stahlguss GP240GH (GS-C 25). Ventilkegel und Ventilsitz sind aus hochwertigem Edelstahl (Werkstoffnummer 1.4021) gefertigt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl (Werkstoffnummer 1.4305). Diese Materialauswahl stellt eine hohe Beständigkeit und Langlebigkeit sicher.
Für welche Medien und Anwendungen ist das Ventil geeignet?
Das Durchgangsventil ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil ausgelegt. Es ist für Heizungsanwendungen geeignet. Die Einbaulage ist beliebig, was eine flexible Installation ermöglicht. Der Anschluss erfolgt über Flansche nach DIN EN1092-1.
Mit welchen Antrieben ist das Danfoss Durchgangsventil VFQ22 kompatibel?
Das Ventil kann mit verschiedenen Druckantrieben kombiniert werden, darunter die Modelle AFQ2, AFPB2, AFPQ2 und AFPQ24. Dies ermöglicht eine automatisierte und präzise Regelung in komplexen Systemen.
Technische Daten
- Nennweite DN: 250
- Kvs-Wert: 800 m³/h
- Nenndruck PN: 40
- Maximaler Differenzdruck: 10 bar
- Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
- Anschluss: Flansch nach DIN EN1092-1
- Werkstoff Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
- Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
- Einbaulage: beliebig
Das Danfoss Durchgangsventil VFQ22 DN 250 mit einem Kvs-Wert von 800 m³/h und einem Nenndruck von PN 40 bietet eine zuverlässige und präzise Lösung für die Volumenstrombegrenzung in Heiz- und Kühlanlagen. Die robuste Bauweise aus Stahlguss und Edelstahl sowie die flexible Anpassbarkeit machen es zu einer langlebigen Komponente für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Virtus |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065B5590 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B5590 |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5715162390436 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 457 kg |
| Kvs-Wert | 800 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 250 |
| WEEE-Nr. | 66490570 |
