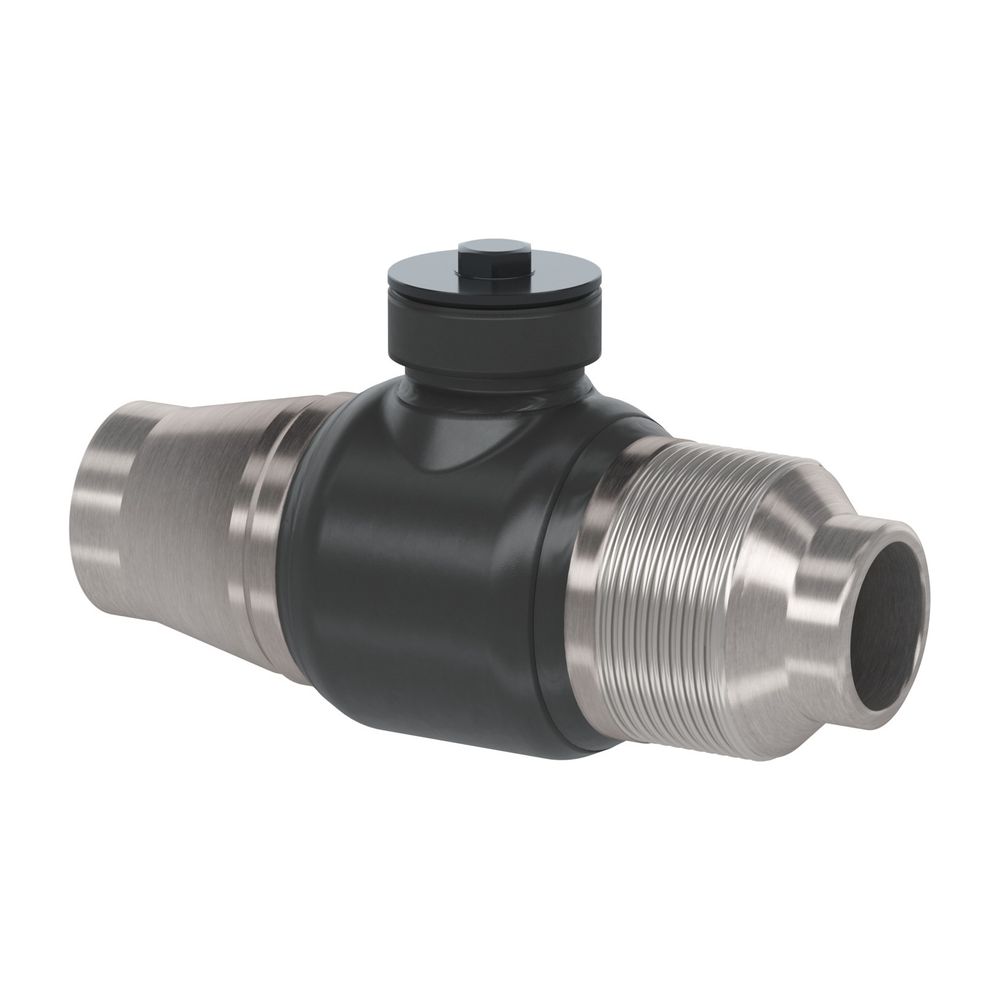

Danfoss Kugelhahn Typ JIP 140.20 DN 50, Kvs 1,4m3/h, PN 40, mit Gewinde- und verstärktem Anschweissende (VAE-AE/AG)

Der Danfoss Kugelhahn Typ JIP 140.20 DN 50 ist ein vollverschweißtes, wartungsfreies Ventil, das speziell für den Einsatz in Fernwärme-, Heizungs- und Kältesystemen konzipiert wurde. Mit einer Nennweite von DN 50, einem Kvs-Wert von 184 m³/h und einem Nenndruck von PN 40 eignet sich dieser Kugelhahn für den Betrieb mit aufbereitetem Wasser in geschlossenen Kreisläufen. Die Kombination aus Gewinde- und verstärktem Anschweißende ermöglicht flexible Anschlussmöglichkeiten, auch bei laufendem Betrieb, um Unterbrechungen im System zu vermeiden.

Wofür ist der Danfoss Kugelhahn Typ JIP 140.20 geeignet?

Der JIP-Anbohrkugelhahn von Danfoss ist für die Erweiterung von Fernwärmesystemen und anderen Wassersystemen mit geschlossenem Kreislauf vorgesehen. Er kommt dort zum Einsatz, wo aufbereitetes Wasser zur Vermeidung von Korrosionsbildung genutzt wird. Mit diesem Kugelhahn können neue Anschlüsse am Fernwärmenetz während des laufenden Betriebs vorgenommen werden, was Zeit spart und Unterbrechungen für Endverbraucher vermeidet. Das vollverschweißte Gehäuse erfüllt alle Anforderungen an Kugelhähne in Fernwärme- und Fernkältesystemen und bietet eine hohe Betriebssicherheit.

Welche Konstruktionsmerkmale und Materialien zeichnen den Kugelhahn aus?

Der Kugelhahn verfügt über einen Außensechskant bei allen Abmessungen und eine Positionsanzeige der Kugel auf dem Schaft, die eine klare Statuserkennung ermöglicht. Ein 90-Grad-Endanschlag sorgt für präzise Schaltvorgänge. Die Konstruktion ist wartungsfrei und bietet einen vollen Durchgang. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Eine Schaltwellenverlängerung zur Isolierung ist gemäß EnEV vorhanden. Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich Stahl St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN10088 (ähnlich 1.4301) gefertigt, die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet. Die Dichtungen an der Schaltwelle bestehen aus Polytetrafluorethylen (PTFE) und Graphit, was eine alterungsbeständige und wartungsfreie Abdichtung zur Atmosphäre sicherstellt.

Welche technischen Eigenschaften und Betriebsparameter sind relevant?

Der Kugelhahn ist für eine Nennweite von DN 50 ausgelegt und weist einen Kvs-Wert von 184 m³/h auf. Er ist für einen Nenndruck von PN 40 und eine maximale Mediumtemperatur von 180 °C geeignet. Als Fördermedium kann Zirkulationswasser oder glykolhaltiges Wasser mit maximal 50 % Glykolanteil verwendet werden. Die Baulänge beträgt 200 mm, die Bauhöhe 64,4 mm und das Gewicht 3,9 kg. Die Betätigung erfolgt über einen L-förmigen Handhebel.

Welche Prüfungen und Zulassungen liegen vor?

Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Das Produkt entspricht der DGRL 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert. Die Anbohrwerkzeuge sind gemäß TÜV A.366-16 zugelassen.

Technische Daten

• Nennweite: DN 50
• Kvs-Wert: 184 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 200 mm
• Bauhöhe: 64,4 mm
• Gewicht: 3,9 kg
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Edelstahl (X5CrNi 18-10)
• Dichtungsmaterial: PTFE und Graphit
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 140.20 bietet eine zuverlässige und wartungsfreie Lösung für die Erweiterung und den Betrieb von Heizungs-, Kälte- und Fernwärmesystemen. Mit seinem robusten Gehäuse, der hohen Druck- und Temperaturbeständigkeit sowie der flexiblen Anschlussart ist er für anspruchsvolle Anwendungen in geschlossenen Wassersystemen geeignet.
