Beschreibung

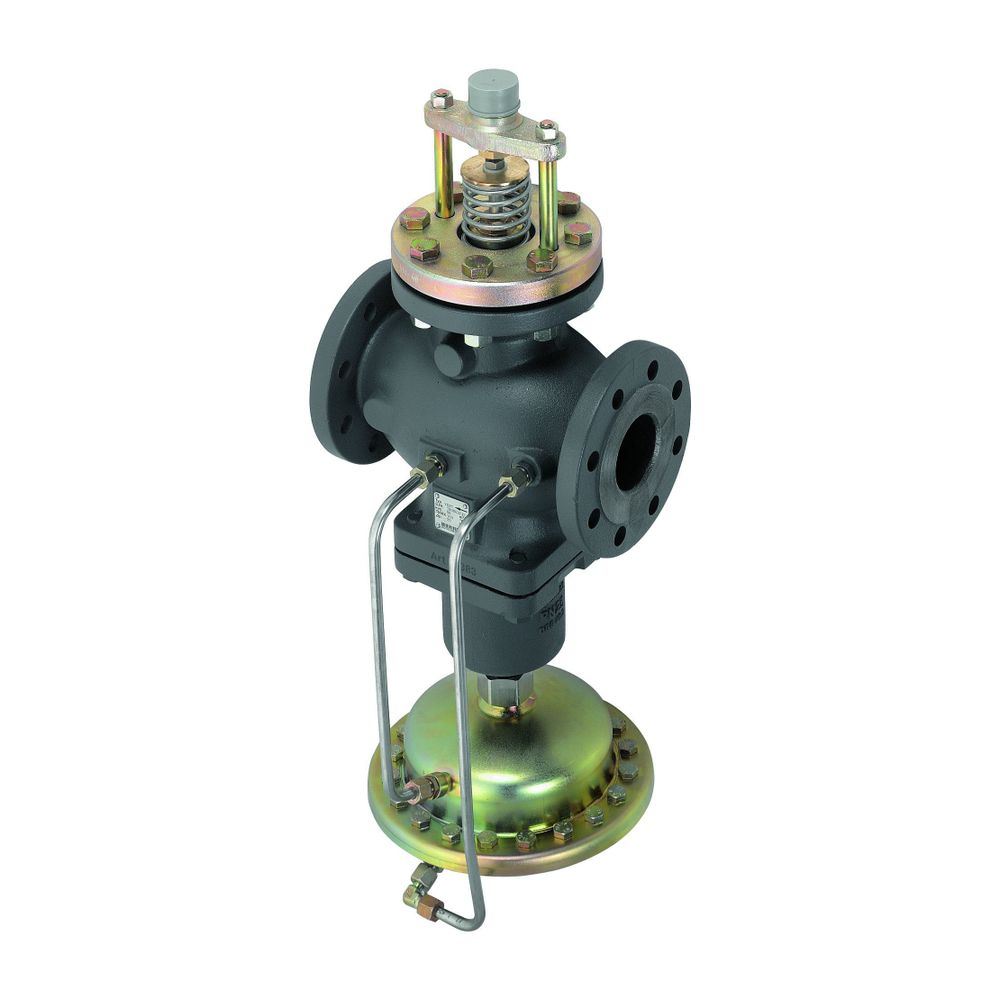

Danfoss Volumenstromregler mit integriertem Stellventil AFQM6 DN 40, Kvs 20, PN 16, GG-25, 0,2, mit Flansch
Der Danfoss Volumenstromregler AFQM6 ist ein präzises Motorstellventil, das für die zuverlässige Regelung von Heiz- und Kühlwasser in Anlagen konzipiert wurde. Dieses Modell mit integriertem Stellventil und Flanschanschluss eignet sich für elektrische Antriebe der Serien AMV(E)65x, AMV(E)55 und AMV(E)85/86. Es ermöglicht eine effiziente Volumenstrombegrenzung und ist für Medien mit bis zu 30 % Glykolanteil geeignet.
Welche Funktionen bietet der Danfoss Volumenstromregler AFQM6?
Der Danfoss Volumenstromregler AFQM6 ist mit einem druckentlasteten Schließventil ausgestattet, dessen weichdichtender Kegel eine präzise Regelung sicherstellt. Eine integrierte Hubbegrenzung dient der exakten Volumenstrombegrenzung. Die Regelcharakteristik ist standardmäßig linear, kann jedoch in Kombination mit elektrischen Stellantrieben der Serie AME65x auf logarithmisch umgestellt werden. Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser sowie Medien mit einem Glykolanteil von bis zu 30 % ausgelegt. In Kombination mit dem Stellantrieb AME659SD ist das System nach DIN EN14597 typgeprüft.
Welche Materialien stellen die Zuverlässigkeit sicher?
Für eine lange Lebensdauer und hohe Betriebssicherheit sind die Komponenten des Volumenstromreglers aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Gusseisen mit Lamellengraphit EN-GJL-250 (GG-25). Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4404 bzw. W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Das Gehäuse des Stellantriebs ist aus Edelstahl W.-Nr. 10338 gefertigt und verfügt über eine gewebeverstärkte Rollmembrane aus EPDM mit einer Membranfläche von 250 cm².
Für welche Anwendungen ist der Regler geeignet?
Der Danfoss Volumenstromregler AFQM6 ist für den Einbau im Vor- und Rücklauf von Heiz- und Kühlsystemen vorgesehen. Der Anschluss erfolgt über einen Flansch nach DIN 2501-C, was eine sichere und normgerechte Installation ermöglicht. Mit einer Nennweite von DN 40 und einem Nenndruck von PN 16 ist der Regler für anspruchsvolle Anwendungen in der Haustechnik und Fernwärme geeignet.
Technische Daten
- Nennweite DN: 40
- Kvs-Wert: 20 m³/h
- Nenndruck PN: 16
- Max. Differenzdruck: 16 bar
- Volumenstrom bei Wirkdruck 0,2 bar: 2,2 - 11 m³/h
- Temperaturbereich: 2 - 150 °C
- Wirkdruck: 0,2 bar
- Werkstoff Ventilgehäuse: Gusseisen EN-GJL-250 (GG-25)
- Membranfläche: 250 cm²
- Bauhöhe: 440 mm
Der Danfoss Volumenstromregler AFQM6 mit integriertem Stellventil bietet eine robuste und präzise Lösung für die Volumenstromregelung in Heiz- und Kühlanlagen. Seine hochwertige Materialauswahl, wie das Gusseisengehäuse und Edelstahlkomponenten, sowie die Möglichkeit zur Anpassung der Regelcharakteristik, stellen eine zuverlässige Funktion sicher. Mit einer Nennweite von DN 40, einem Kvs-Wert von 20 m³/h und einem Temperaturbereich von 2 bis 150 °C ist dieses Ventil eine leistungsstarke Komponente für effiziente Systemsteuerungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003G1082 |
| Hersteller | Danfoss |
| Anschlüsse | Flansch |
| Artikelnummer | DANFOSS-003G1082 |
| Ausführung | Membran |
| Bauhöhe | 440 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702421808962 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 33 kg |
| Hublänge | 8 |
| Klappencharakteristik | linear |
| Max Differenzdruck | 16 |
| Nenndurchmesser | DN 40 |
| Volumenstrom | 11 |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
