Beschreibung

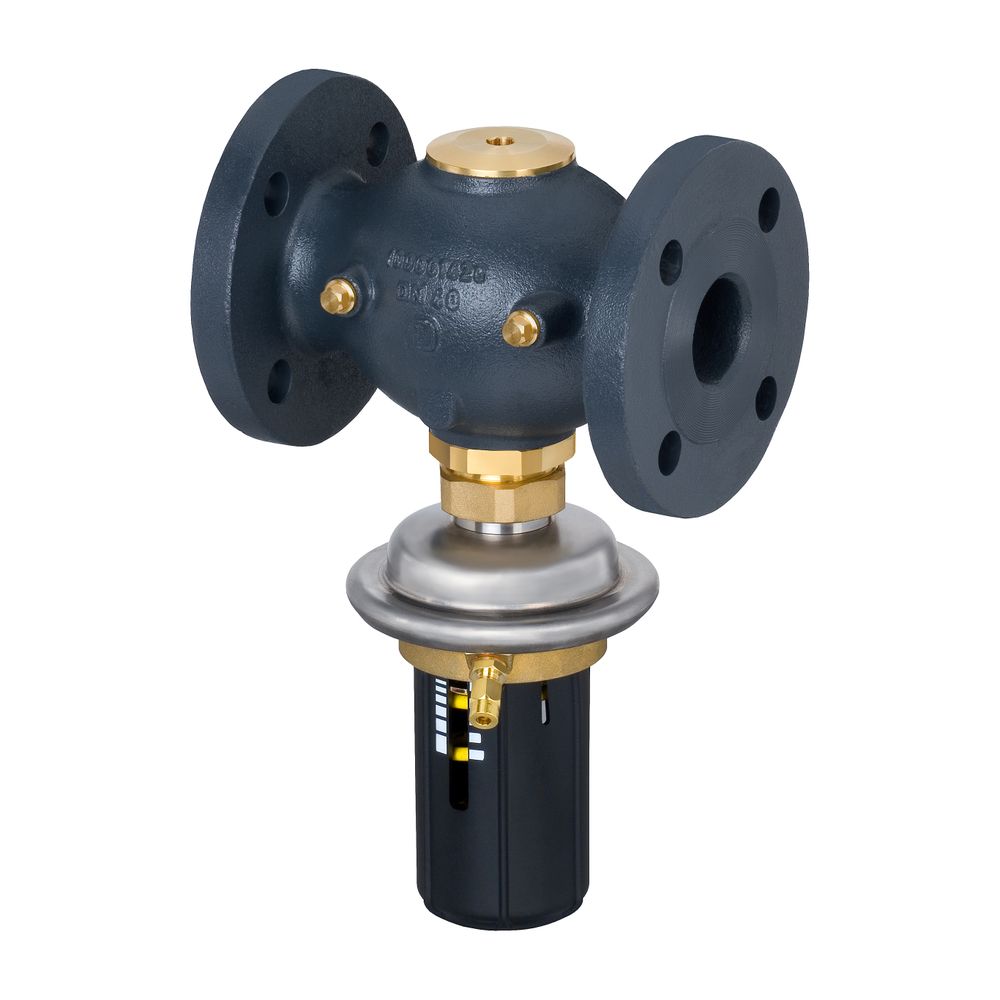

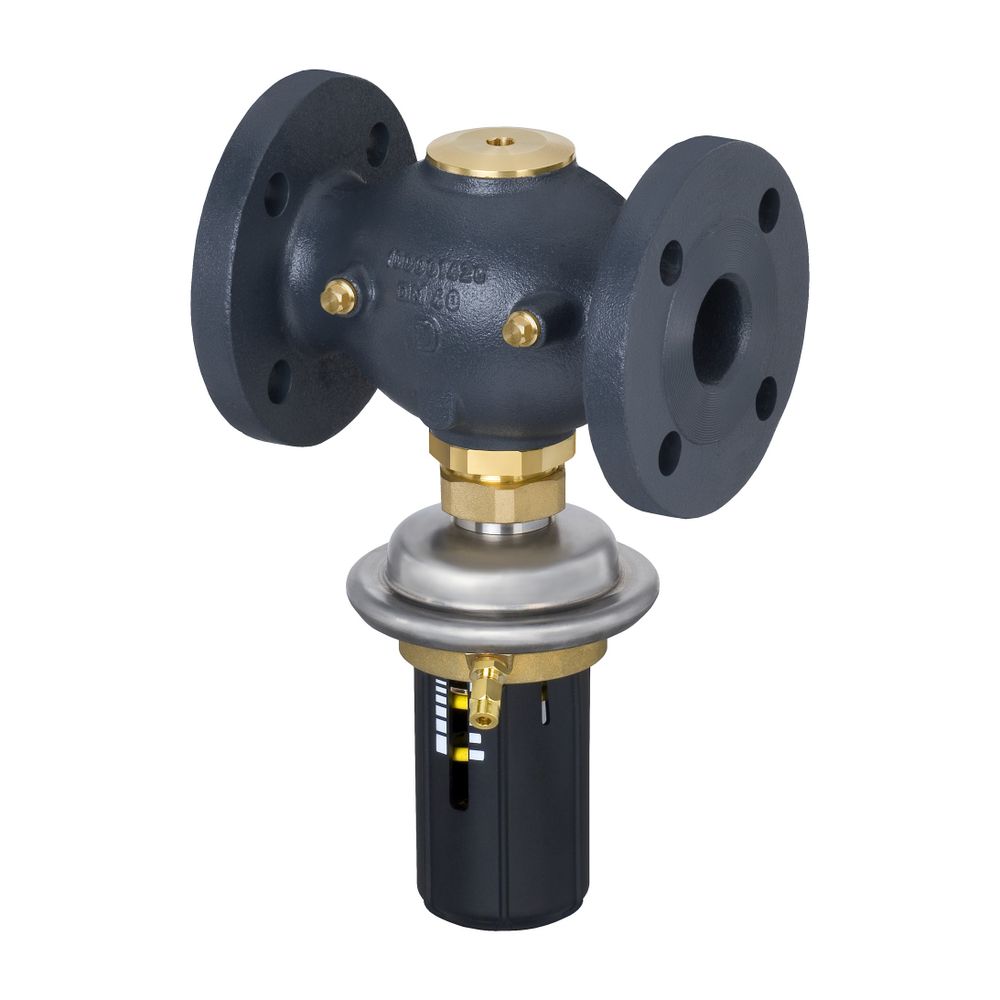

Danfoss Differenzdruckregler AVP RL DN 20 Kvs 6,3m3/h, 0,3-2,0 bar, PN 25, mit Flansch
Der Danfoss Differenzdruckregler AVP RL DN 20 ist ein selbsttätiges Regelventil mit Flanschanschluss, das vorwiegend in Fernwärmeanlagen eingesetzt wird. Er ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und schließt bei steigendem Differenzdruck. Mit einem Kvs-Wert von 6,3 m³/h, einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar und einer Druckstufe PN 25 bietet das Gerät eine präzise Steuerung des Differenzdrucks bei Temperaturen von 2 bis 150 °C. Der Regler ist für den Einbau im Rücklauf vorgesehen.
Wie funktioniert der Danfoss Differenzdruckregler AVP RL DN 20?
Der AVP RL ist ein selbsttätiger Differenzdruckregler, der den Differenzdruck in Heiz- und Kühlkreisläufen konstant hält. Er besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einem Handgriff zur Einstellung des Sollwerts für den Differenzdruck. Bei steigendem Differenzdruck schließt das Ventil, um den Druck zu regulieren und so den hydraulischen Abgleich zu unterstützen.
Welche Materialien zeichnen den AVP RL aus?
Das Ventilgehäuse des AVP RL besteht aus Gusseisen EN-GJS-400-18 (GGG 40.3). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt und der Ventilkegel aus Messing CuZn40Pb2. Die Kegeldichtung sowie die Membran des Stellantriebs sind aus EPDM. Der Stellantrieb selbst besteht aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As. Diese Materialkombination ermöglicht eine hohe Beständigkeit und eine zuverlässige Funktion unter anspruchsvollen Betriebsbedingungen.
Für welche Einsatzbereiche ist der Differenzdruckregler geeignet?
Der AVP RL ist primär für den Einsatz in Fernwärmeanlagen konzipiert. Er eignet sich für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 %. Der Temperaturbereich reicht von 2 °C bis 150 °C. Die Nennweite beträgt DN 20, die Druckstufe PN 25, und der maximale Differenzdruck liegt bei 20 bar. Der Regler ist für den Einbau im Rücklauf vorgesehen und verfügt über Flanschanschlüsse nach DIN 2501-C.
Technische Daten
- Nennweite: DN 20
- Anschluss: Flansch nach DIN 2501-C
- Kvs-Wert: 6,3 m³/h
- Nenndruck: PN 25
- Maximaler Differenzdruck: 20 bar
- Einstellbereich Differenzdruck: 0,3 bis 2,0 bar
- Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
- Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
- Ventilsitz: Edelstahl W.-Nr. 1.4571
- Ventilkegel: Messing CuZn40Pb2
- Kegeldichtung und Membran: EPDM
Der Danfoss Differenzdruckregler AVP RL DN 20 stellt eine robuste und präzise Lösung für die Differenzdruckregelung in Fernwärmeanlagen sowie Heiz- und Kühlsystemen dar. Mit einem Kvs-Wert von 6,3 m³/h, einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar und einem Gehäuse aus Gusseisen EN-GJS-400-18 ist er für den Einsatz bei Temperaturen bis 150 °C und einem Glykolanteil von bis zu 30 % ausgelegt. Diese Eigenschaften ermöglichen eine zuverlässige und effiziente Druckregelung in anspruchsvollen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6352 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-003H6352 |
| Bauhöhe | 170 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421538777 |
| Gewicht | 7,102 kg |
| Kvs-Wert | 6,3 |
| Max Druckunterschied bei 20 °C | 20 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 20 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
