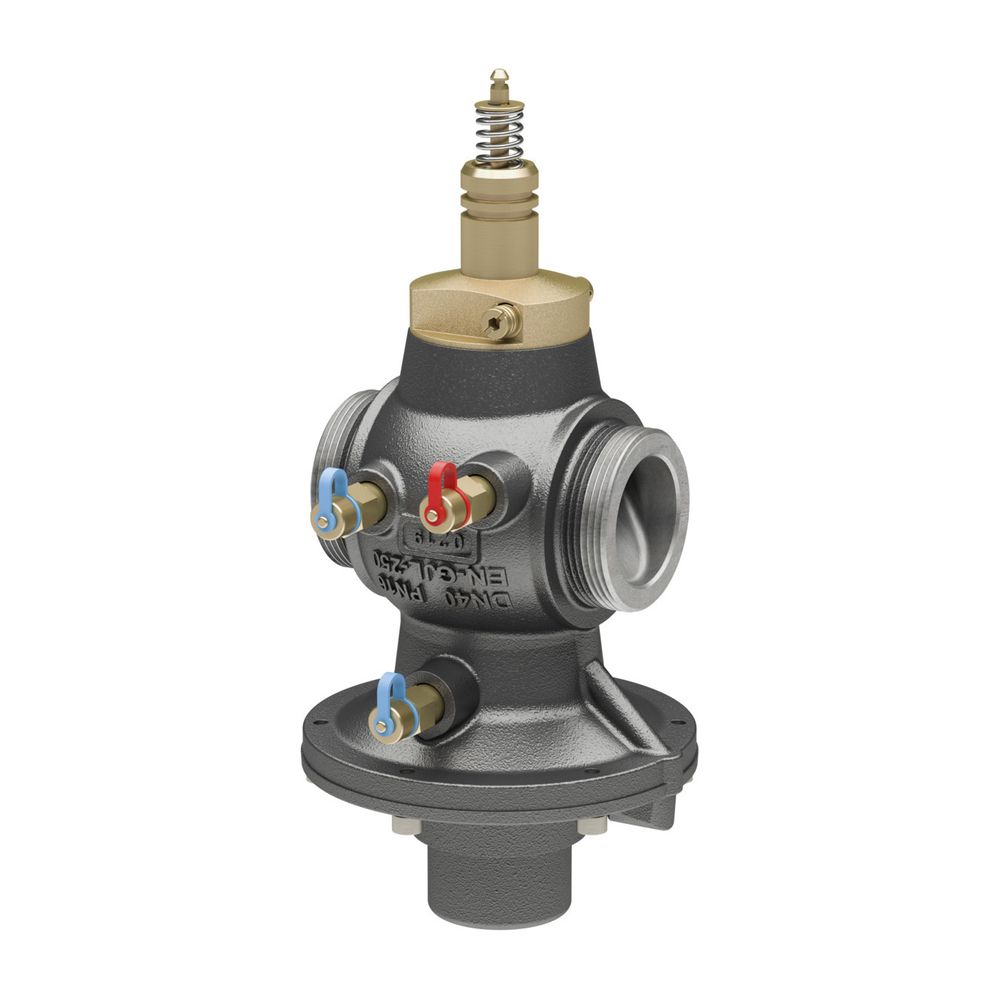

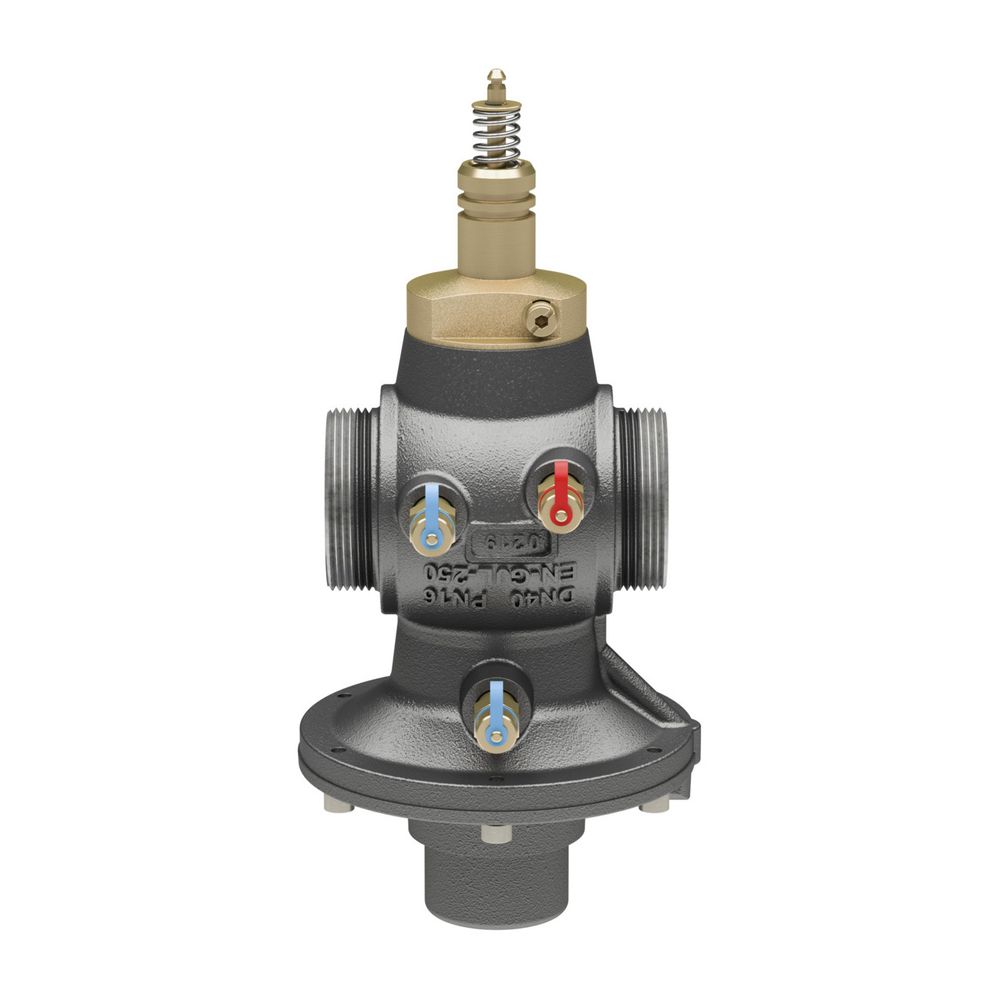

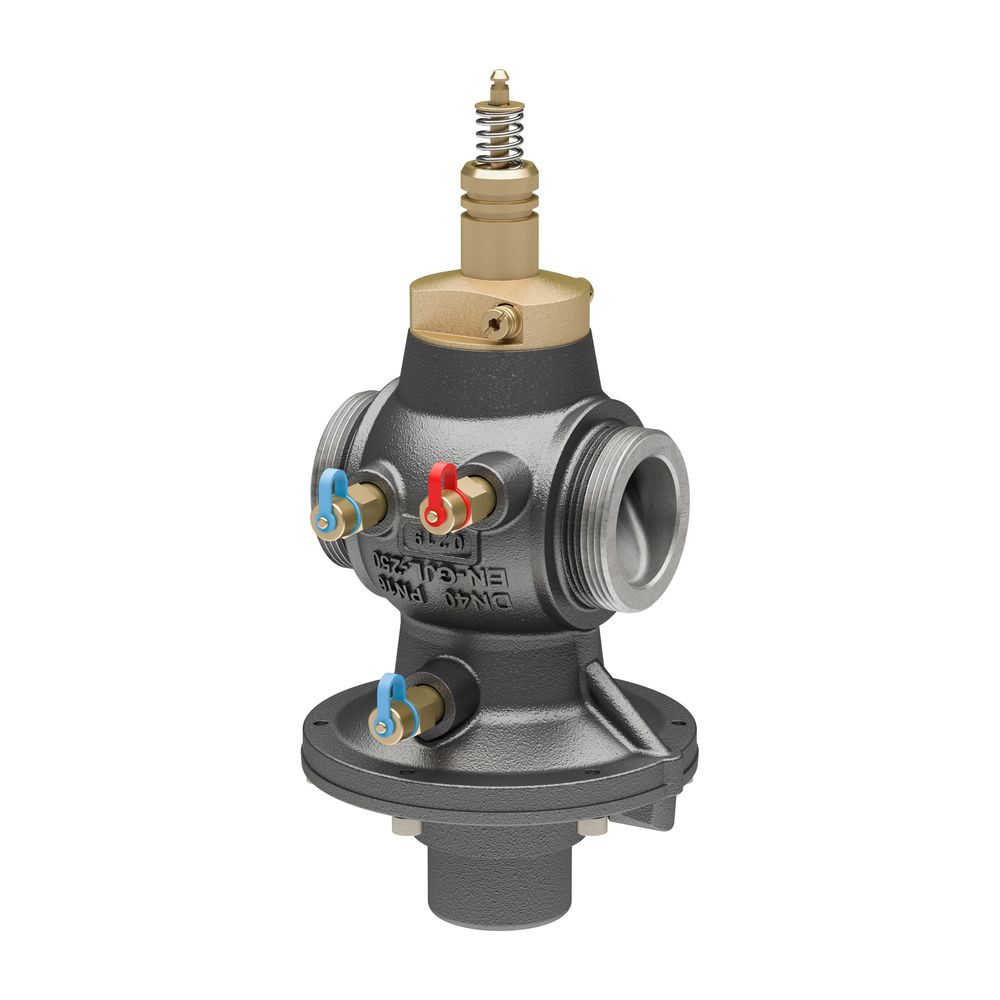

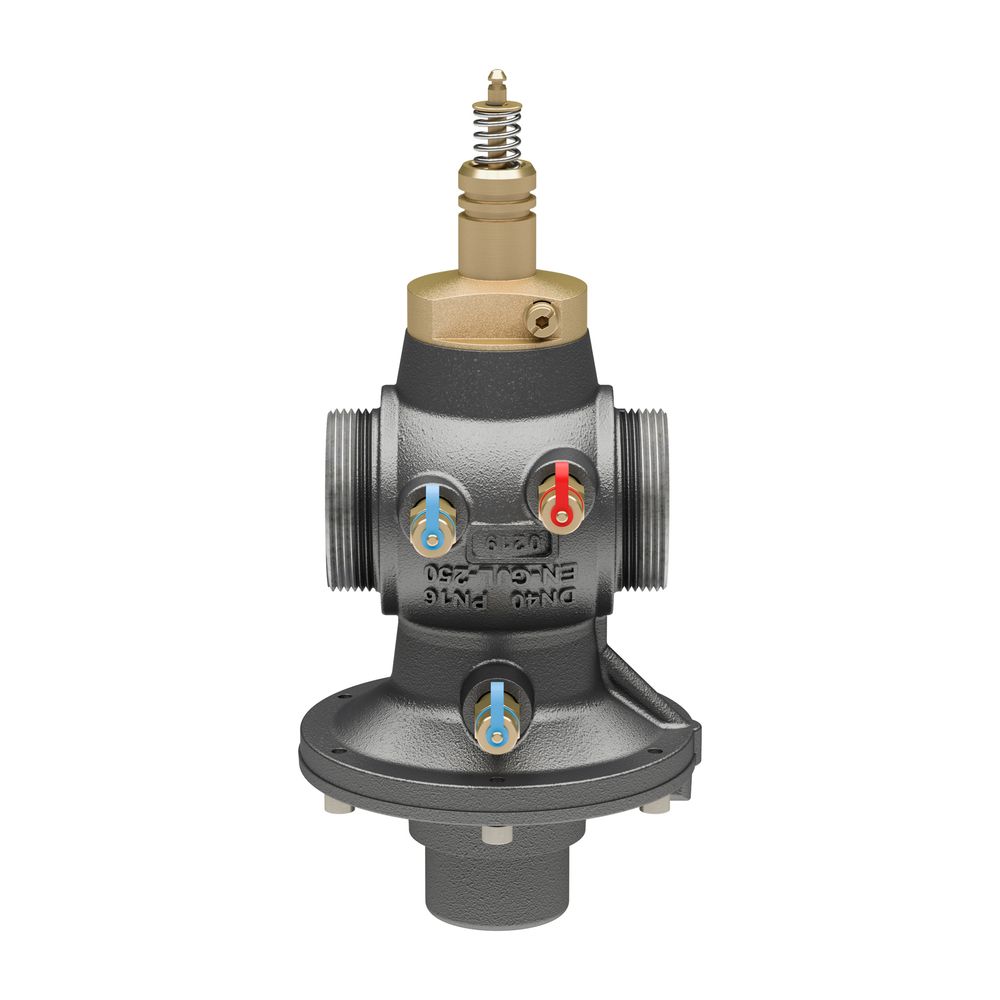

Danfoss Regelventil AB-QM NovoCon DN 50 G 2 1/2" A, 5,000-12,500 l/h, DN 50

Das Danfoss Regelventil AB-QM NovoCon DN 50 G 2 1/2" A ist ein druckunabhängiges Regelventil, das für den hydraulischen Abgleich und die präzise Regelung von Klimageräten, Kaltwassersätzen sowie großen Warm- und Kaltwassersträngen entwickelt wurde. Es bietet eine präzise Durchflussregelung im Bereich von 5.000 bis 12.500 Litern pro Stunde bei einer Nennweite von DN 50.

Wie ist das AB-QM NovoCon Regelventil aufgebaut und welche Funktionen bietet es?

Das Danfoss AB-QM NovoCon Regelventil kombiniert ein lineares Regelventil mit einem integrierten Druckregler, der über eine Membran verfügt. Es ist für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon M vorbereitet, welcher über Feldbusprotokolle wie BACnet MS/TP, Modbus RTU oder ein stetiges Regelsignal (0-10V/0-20mA) angesteuert werden kann. Die lineare Regelkennlinie ist über die Einstellung am NovoCon M auf gleichprozentig oder nach einem Wert eines Wärmeübertragers umstellbar. Die Ventilautorität des druckunabhängigen Regelventils beträgt bei allen Einstellungen 100 % (a=1), wodurch die lineare Regelkennlinie auch unter dynamischen Druckverhältnissen am Regelventil unverändert bleibt. Das Stellverhältnis entspricht gemäß IEC 534 einem Wert von 1:10000. Eine Sitzleckage von maximal 0,05 % von V Nenn wird mit dem Stellantrieb NovoCon M erreicht.

Welche Möglichkeiten zur Überwachung und Installation bietet das Ventil?

Zur Überprüfung des Durchflusses über den kv-Wert sowie zur Pumpen-Optimierung der Anlage sind drei Messnippel integriert. Der Einbau des Ventils ist sowohl im Vor- als auch im Rücklauf möglich. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Welche technischen Betriebsparameter sind zu beachten?

Das Regelventil arbeitet mit einem Mindest-Differenzdruck von 30 kPa und einem maximalen Differenzdruck von 600 kPa. Der Schließdruck beträgt mit dem NovoCon M Stellantrieb 600 kPa. Das Ventil ist für einen Nenndruck von PN16 bar ausgelegt und hält einem maximalen Prüfdruck von 25 bar stand. Die Medientemperatur kann im Bereich von -10 bis 120 °C liegen.

Aus welchen Materialien besteht das Regelventil und welche Abmessungen hat es?

Das Gehäuse des Ventils besteht aus Gusseisen der Werkstoffgüte GG 25 (GJL-250). Die Bauhöhe beträgt 158 und die Hublänge 10.

Technische Daten

• Nennweite: DN 50
• Anschluss: G 2 1/2" A
• Durchflussbereich: 5.000-12.500 l/h
• Nenndruck: PN16 bar
• Maximaler Prüfdruck: 25 bar
• Medientemperatur: -10 bis 120 °C
• Mindest-Differenzdruck: 30 kPa
• Maximaler Differenzdruck: 600 kPa
• Schließdruck (mit NovoCon M): 600 kPa
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)

Das Danfoss Regelventil AB-QM NovoCon DN 50 bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in komplexen HLK-Anlagen. Seine robuste Bauweise aus Gusseisen GG 25 (GJL-250), der weite Medientemperaturbereich von -10 bis 120 °C und der hohe Nenndruck von PN16 bar tragen zu einer langen Lebensdauer und Betriebssicherheit bei. Die Kompatibilität mit dem NovoCon M Stellantrieb und verschiedenen Feldbusprotokollen ermöglicht eine flexible Integration in moderne Gebäudeautomationssysteme bei einem Durchflussbereich von 5.000 bis 12.500 l/h.
