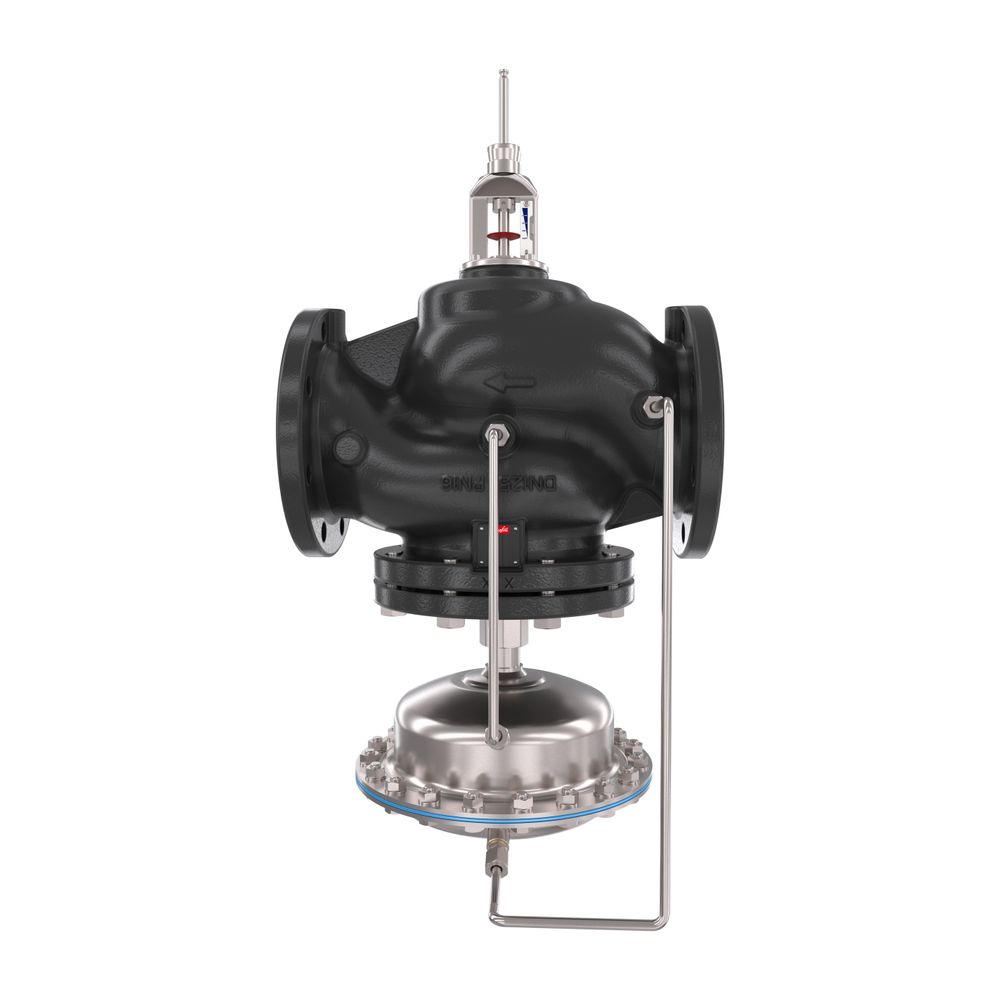

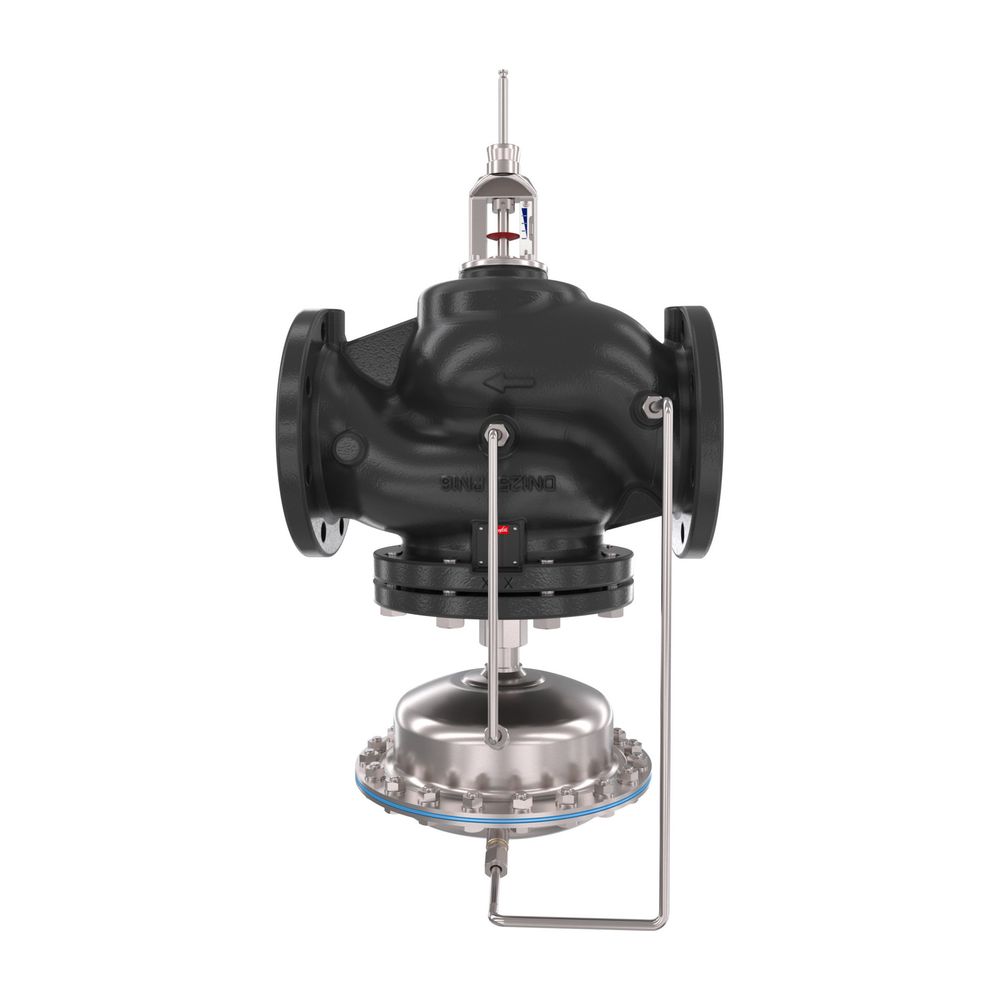

Danfoss VSR mit Motorstellventil AFQM2 DN 250 Kvs 800, PN 40, GS-C 25, 0,2 bar, mit Flansch

Der Danfoss VSR mit Motorstellventil AFQM2 DN 250 aus der Virtus Serie ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer. Es wurde speziell für den Einsatz in Fernwärme- und Fernkältesystemen entwickelt und ist für den Einbau im Vor- und Rücklauf vorgesehen. Mit einem Nenndurchmesser von DN 250, einem kvs-Wert von 800 m³/h und einer Druckstufe von PN 40 ist dieses Ventil für anspruchsvolle Anwendungen mit hohen Anforderungen an Durchflussregelung und Druckbeständigkeit geeignet.

Wie funktioniert der Danfoss AFQM2 Volumenstromregler?

Der AFQM2 ist ein selbsttätiger Volumenstromregler mit integriertem Motorstellventil, der den maximal eingestellten Volumenstrom zuverlässig begrenzt. Er besteht aus einem Motorstellventil mit einstellbarem Volumenstrombegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Druckantrieb mit einer Stellmembran. In Kombination mit elektrischen Stellantrieben und elektronischen Reglern wie dem ECL-System ermöglicht das Ventil eine präzise Regelung von Volumenstrom und Temperatur, um maximale Energieeinsparungen zu erzielen.

Welche elektrischen Stellantriebe sind kompatibel?

Das AFQM2 ist kompatibel mit verschiedenen elektrischen Stellantrieben von Danfoss. Dazu gehören die Modelle AMV(E) 655 (ohne Sicherheitsfunktion, mit Handbetrieb), AMV(E) 658 SD (mit Sicherheitsfunktion und Handbetrieb), AMV(E) 659 SD (mit Sicherheitsfunktion), AMV(E) 55 sowie AMV(E) 56 für DN 65-125. In Kombination mit AME659SD ist das Ventil typgeprüft nach DIN EN14597.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist für Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von maximal 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C. Der Differenzdruck über dem Kegel zur Volumenstromregelung (∆pMCV) beträgt 0,2 bar in der Standardausführung oder 0,5 bar für Ausführungen mit hohem Volumenstrom.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Ventilgehäuse ist aus robustem Stahlguss GP240GH (GS-C 25) gefertigt. Der Ventilkegel besteht aus Edelstahl W.-Nr. 1.4305 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über eine Kammerentlastung. Das Schließventil ist druckentlastet, weichdichtend und mit einer Hubbegrenzung zur Volumenstrombegrenzung ausgestattet. Der Anschluss erfolgt über Flansche nach DIN 1092-1. Das Gehäuse des Stellantriebs ist aus Edelstahl W.-Nr. 10345 und die Rollmembran aus gewebeverstärktem EPDM mit einer Membranfläche von 320 cm².

Welche Regelcharakteristik besitzt das AFQM2?

Das Ventil verfügt über eine SPLIT-Ventilkennlinie, die geteilt linear arbeitet (0-30 % linear / 30-100 % logarithmisch). Die Regelcharakteristik ist linear, kann jedoch mit elektrischen Stellantrieben des Typs AME65x auf logarithmisch umgestellt werden.

Technische Daten

• Nenndurchmesser: DN 250
• kvs-Wert: 800 m³/h
• Nenndruck: PN 40
• Maximaler Differenzdruck (dp max.): 10 bar
• Volumenstrom bei Wirkdruck 0,2 bar: 72-360 m³/h
• Temperaturbereich: 2 bis 150 °C
• Druckdifferenz zur Volumenstromregelung (∆pMCV): 0,2 bar
• Bauhöhe: 829
• Hublänge: 32
• Membranfläche: 320 cm²

Der Danfoss VSR mit Motorstellventil AFQM2 DN 250 bietet eine präzise und zuverlässige Volumenstromregelung für anspruchsvolle Fernwärme- und Fernkältesysteme. Mit einem Nenndurchmesser von DN 250, einem kvs-Wert von 800 m³/h und einer Druckstufe von PN 40 ist dieses Ventil für vielfältige Anwendungen geeignet. Die robuste Bauweise aus Stahlguss und Edelstahl sowie die flexible Steuerung durch kompatible elektrische Stellantriebe unterstützen eine effiziente Systemregelung.
