Beschreibung

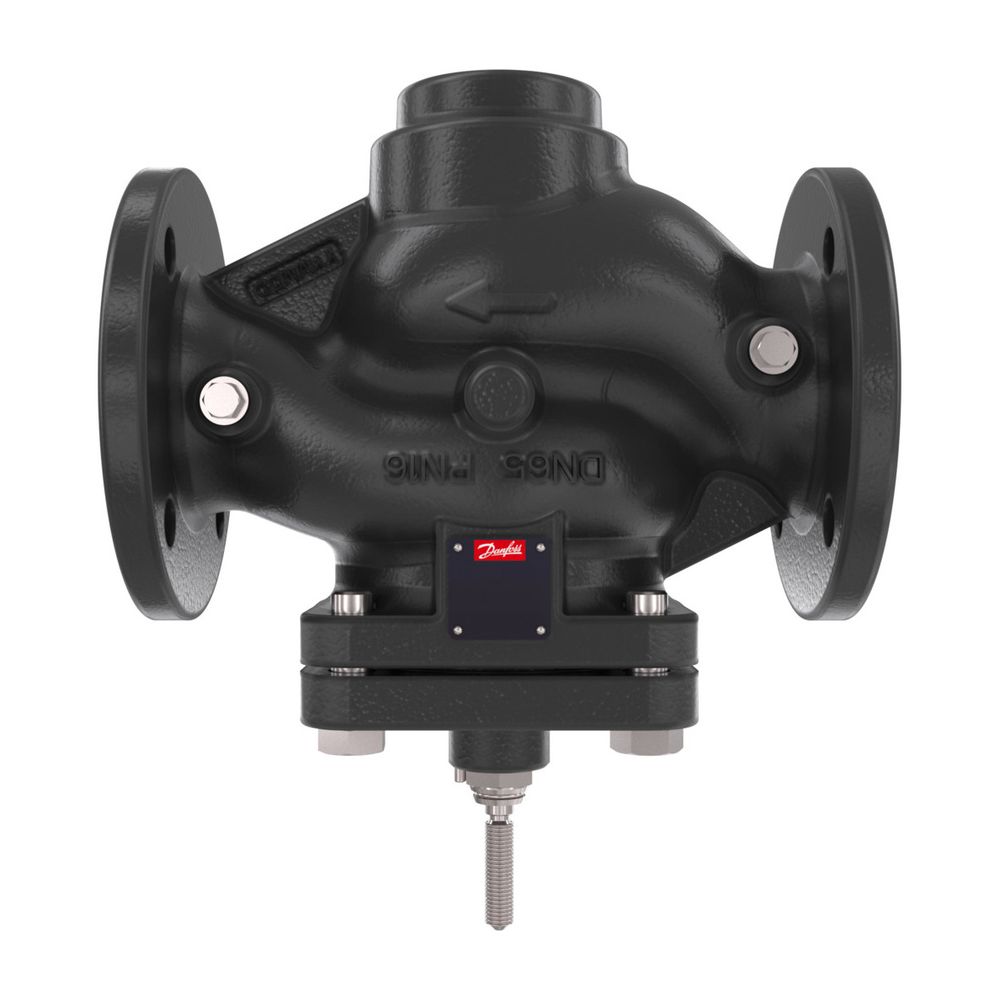

Danfoss Durchgangsventil VFG221 DN 250 Kvs 800, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)
Das Danfoss Durchgangsventil VFG221 aus der Virtus Serie ist ein robustes und vielseitiges Ventil, konzipiert für den Einsatz als Regler ohne Hilfsenergie oder als Schließventil. Mit einer Nennweite von DN 250, einem Kvs-Wert von 800 m³/h und einer Druckstufe von PN 16 eignet es sich für Heiz- und Kühlwasseranwendungen mit bis zu 30% Glykolanteil. Die weichdichtende EPDM-Kegelkonstruktion und das Gehäuse aus Grauguss EN-GJL 250 (GG-25) stellen eine zuverlässige Funktion sicher.
Welche Funktionen bietet das Danfoss VFG221?
Das Danfoss Durchgangsventil VFG221 ist als Regler ohne Hilfsenergie sowie als Schließventil einsetzbar. Es verfügt über einen druckentlasteten Kegel mit weichdichtender EPDM-Ausführung, was eine präzise und zuverlässige Absperrung ermöglicht. Die kompakte Bauform erleichtert die Integration in bestehende Anlagen.
Für welche Medien und Temperaturen ist das Ventil geeignet?
Dieses Durchgangsventil ist für den Einsatz mit Heiz- und Kühlwasser konzipiert, wobei ein Glykolanteil von bis zu 30% zulässig ist. Der Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 150 °C, was eine breite Anwendungspalette abdeckt.
Aus welchen Materialien besteht das Danfoss VFG221?
Das Ventilgehäuse ist aus hochwertigem Grauguss EN-GJL 250 (GG-25) gefertigt, was für Stabilität und Langlebigkeit sorgt. Der Ventilkegel und der Ventilsitz bestehen aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305, was die Betriebssicherheit erhöht.
Welche Anschlussmöglichkeiten und Einbaulagen sind vorgesehen?
Das Danfoss Durchgangsventil VFG221 ist mit Flanschanschlüssen nach DIN EN1092-1 ausgestattet, die eine sichere und normgerechte Installation ermöglichen. Die Einbaulage des Ventils ist beliebig wählbar, was Flexibilität bei der Planung und Montage bietet. Eine formschlüssige Verbindung stellt die direkte Umsetzung von Stellimpulsen sicher.
Wie lässt sich der Kvs-Wert anpassen?
Der Kvs-Wert des Ventils ist variabel und kann durch eine austauschbare Innengarnitur angepasst werden. Die Ventilkennlinie ist als SPLIT (geteilt linear) ausgeführt, was bedeutet, dass sie im Bereich von 0-30% linear und von 30-100% logarithmisch verläuft. Dies ermöglicht eine präzise Regelung über den gesamten Stellbereich.
Technische Daten
- Nennweite: DN 250
- Kvs-Wert: 800 m³/h
- Nenndruck: PN 16
- Max. Differenzdruck: 10 bar
- Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
- Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
- Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
- Anschluss: Flansch nach DIN EN1092-1
- Medien: Heiz- und Kühlwasser bis 30% Glykolanteil
Das Danfoss Durchgangsventil VFG221 bietet eine zuverlässige und flexible Lösung für anspruchsvolle Regelungsaufgaben in Heiz- und Kühlsystemen. Mit seiner robusten Bauweise aus Grauguss GG 25 und Edelstahl, der Nennweite DN 250 und einem Kvs-Wert von 800 m³/h ist es für einen breiten Temperaturbereich von 2 °C bis 150 °C ausgelegt. Die Möglichkeit zur variablen Kvs-Anpassung und die weichdichtende Ausführung unterstreichen die hohe Funktionalität und Langlebigkeit dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Virtus |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065B5527 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B5527 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104516486 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 369 kg |
| Kvs-Wert | 800 |
| Max Differenzdruck in geöffneter Stellung | 10 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 250 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
