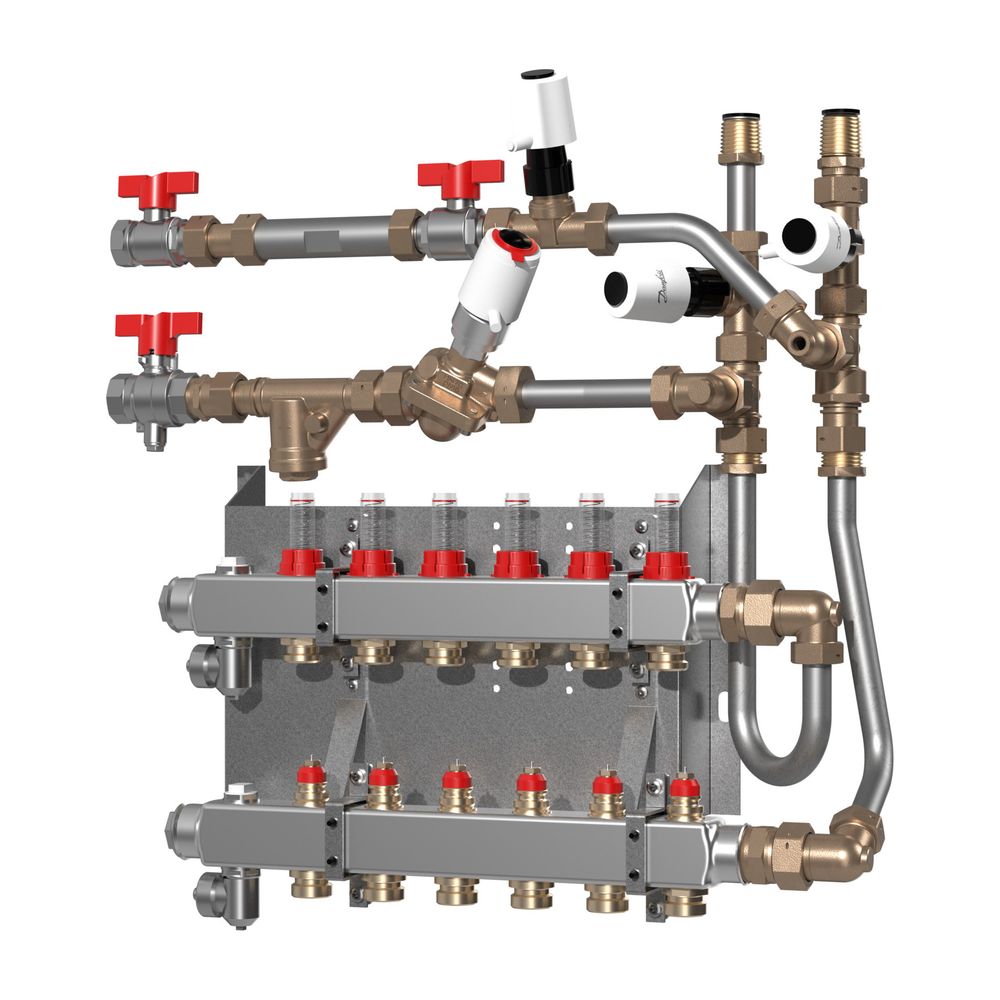

Danfoss Verteiler Typ CSG 9 für CDM-Modul

Der Danfoss Verteiler Typ CSG 9 für CDM-Modul ist ein vorgefertigtes Edelstahl-Verteilersystem, das speziell für Fußbodenheizung und -kühlung entwickelt wurde. Als Plug & Play-Lösung konzipiert, ermöglicht er eine einfache und zeitsparende Installation in Verbindung mit den Danfoss Wohnungsstationen. Dieses System ermöglicht eine präzise Wärme- und Kühlverteilung, auch bei Teillast, und ist für einen geringen Platzbedarf ausgelegt.

Was zeichnet das Danfoss Edelstahl-Verteilersystem aus?

Das langlebige Edelstahl-Verteilersystem von Danfoss ist in Standardausführungen mit 2 bis 12 Anschlüssen erhältlich. Es ist mit manueller Lüftventilation und einem Ablassventil ausgestattet und enthält einen Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms. Die Konstruktion ist platzsparend und minimiert die Installationszeit. Zudem ist das System vormontiert, um das Risiko von Installationsfehlern zu reduzieren. Es ist für die Montage in Unterputzschränken zusammen mit den Danfoss Wohnungsstationen vorbereitet und ermöglicht eine korrekte Wärme-/Kühlverteilung, auch bei teilweiser Last. Für die SGCI-Variante sind App-Lösungen für Installateur und Endnutzer verfügbar.

Wie funktioniert das CDM Kühlmodul?

Das CDM Kühlmodul wird zwischen der Wohnungsstation und dem Heizkreisverteiler installiert und an eine externe Kälteversorgung angeschlossen. Es ermöglicht sowohl das Heizen als auch das Kühlen der Wohnung über die Fußbodenheizung. Im Vorlauf ist ein Differenzdruckregler mit Durchflussbegrenzung und integriertem Regelventil mit Stellantrieb montiert. Regelventile (TWA 230V) im Vorlauf Kälte dienen der Umschaltung zwischen Heiz- und Kühlbetrieb sowie der hydraulischen Trennung. Ein Passstück für Kältezähler (G 3/4" x 110mm) befindet sich im Rücklauf Kälte, und ein Schmutzfänger ist im Vorlauf Kälte integriert. Die Verteilereinheiten SG – CDM sind alle für die Anschlüsse rechts oben für die Wärme- und Kühlung vorgesehen.

Welche Varianten der Verteilereinheit sind verfügbar?

Die Verteilereinheit SG – CDM wird mit einem Durchflussmesser geliefert, jedoch ohne Regler und Thermoantriebe, ist aber für deren Montage vorbereitet. Die Verteilereinheit SGCI – CDM hingegen wird mit einem Durchflusszähler geliefert und ist mit einem Icon2 Advanced Hauptregler 230 V sowie Thermoantrieben TWA NC zur Regelung des Fußbodenheizungssystems ausgestattet. Diese Variante unterstützt drahtlose oder verdrahtete Raumthermostate, bietet automatischen Abgleich und eine App-basierte Installationsführung für den Installateur mit der Option eines Installationsberichts als Dokumentation. Durch den Kauf eines Ally Gateways kann der Endnutzer die Regelung der Raumheizung in seinem Zuhause über die Danfoss Ally App vornehmen.

Technische Daten

• Material: Edelstahl
• Anschlussanzahl: 2 bis 12 Anschlüsse (Standardlösungen)
• Einsatzbereich: Fußbodenheizung und -kühlung
• Geeignet für Fernwärme: Ja
• Geeignet für Heizung: Ja
• Mit Umwälzpumpe: Ja
• Wärmetauscher: Vollversiegelt
• Passstück für Kältezähler: G 3/4" x 110mm

Der Danfoss Verteiler Typ CSG 9 für CDM-Modul bietet eine robuste und platzsparende Lösung für die Verteilung von Wärme und Kühlung in Fußbodenheizungen. Mit seiner langlebigen Edelstahlkonstruktion, der einfachen Plug & Play-Installation und der Möglichkeit zur Integration moderner Regelungstechnik unterstützt er eine effiziente und zuverlässige Temperaturregelung. Die Kombination aus Volumenzähler, Differenzdruckregler und optionaler App-Steuerung sorgt für eine präzise und komfortable Systemsteuerung.
