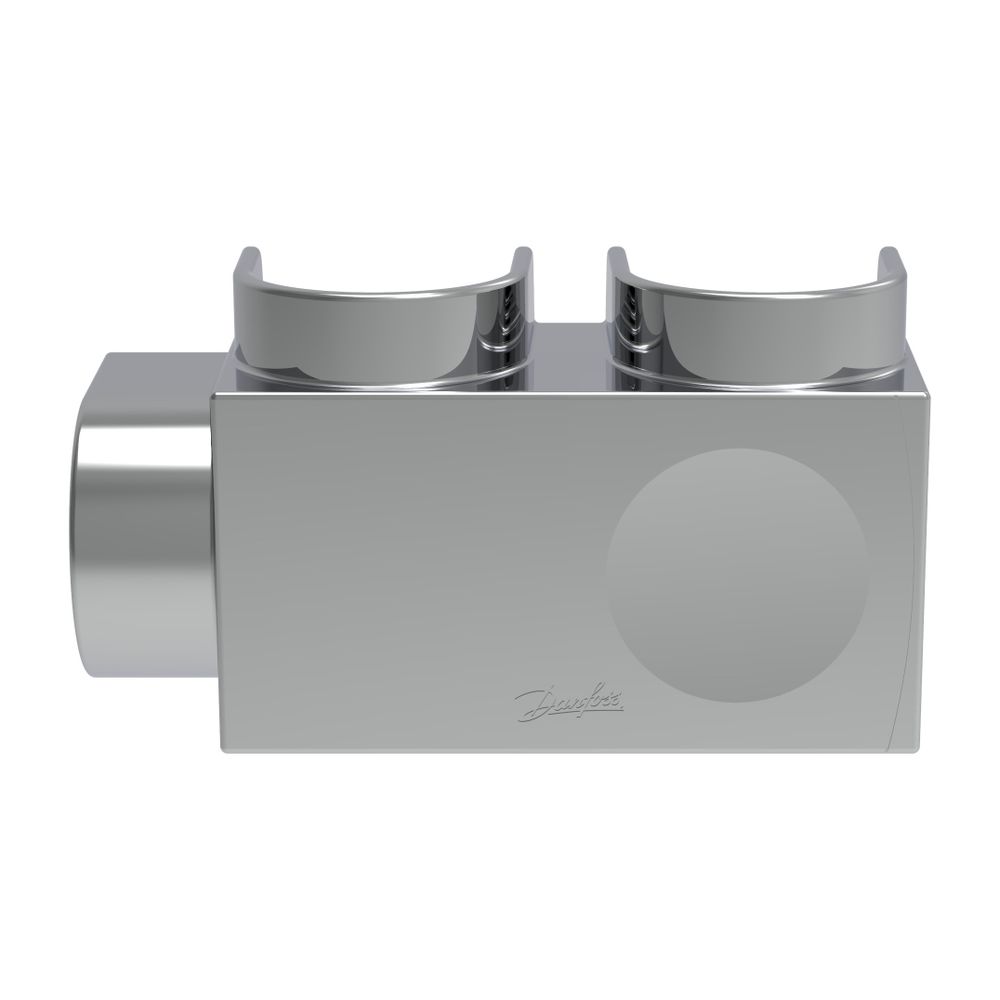

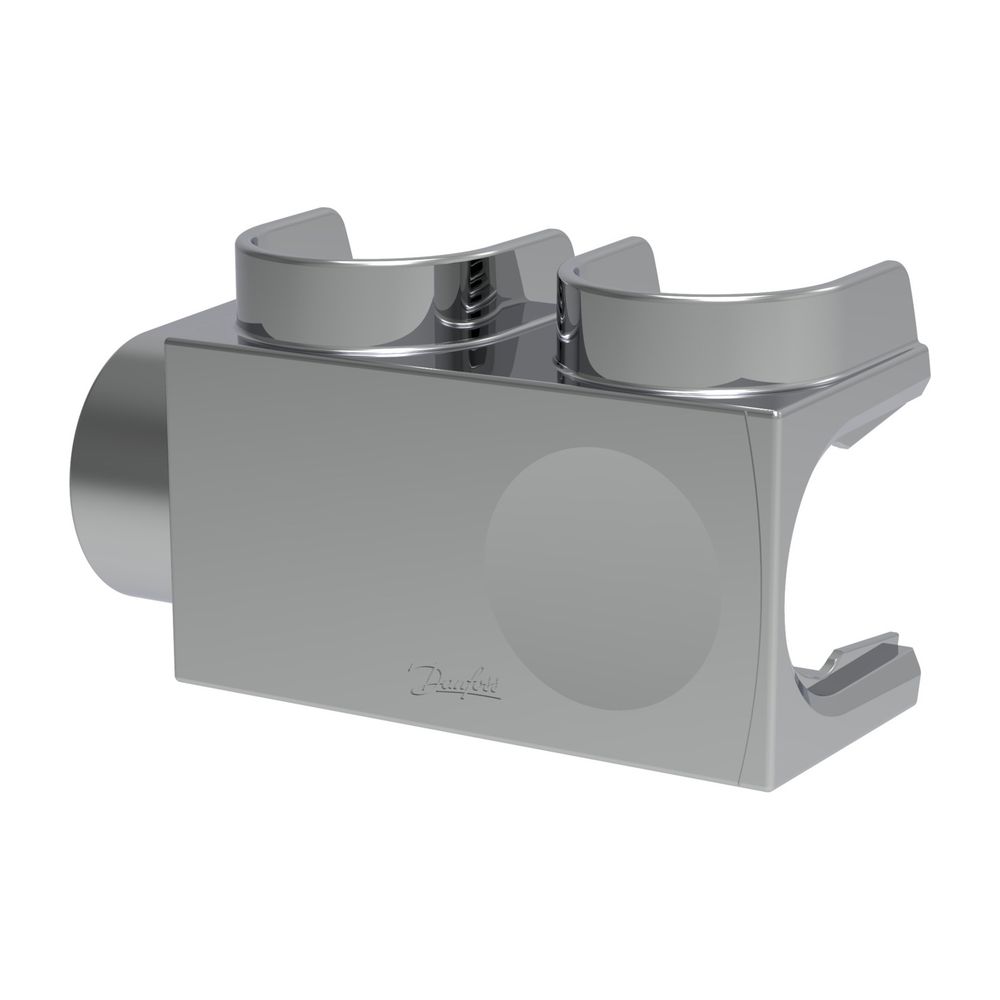

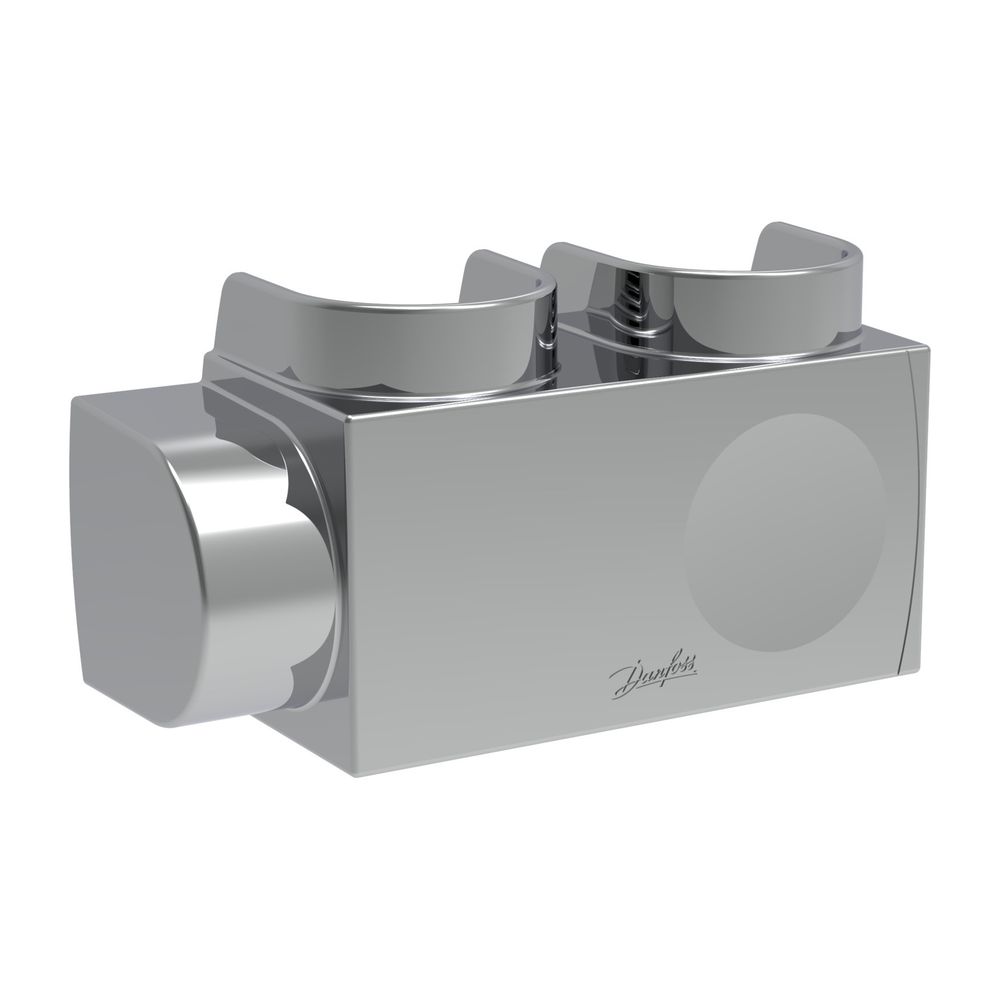

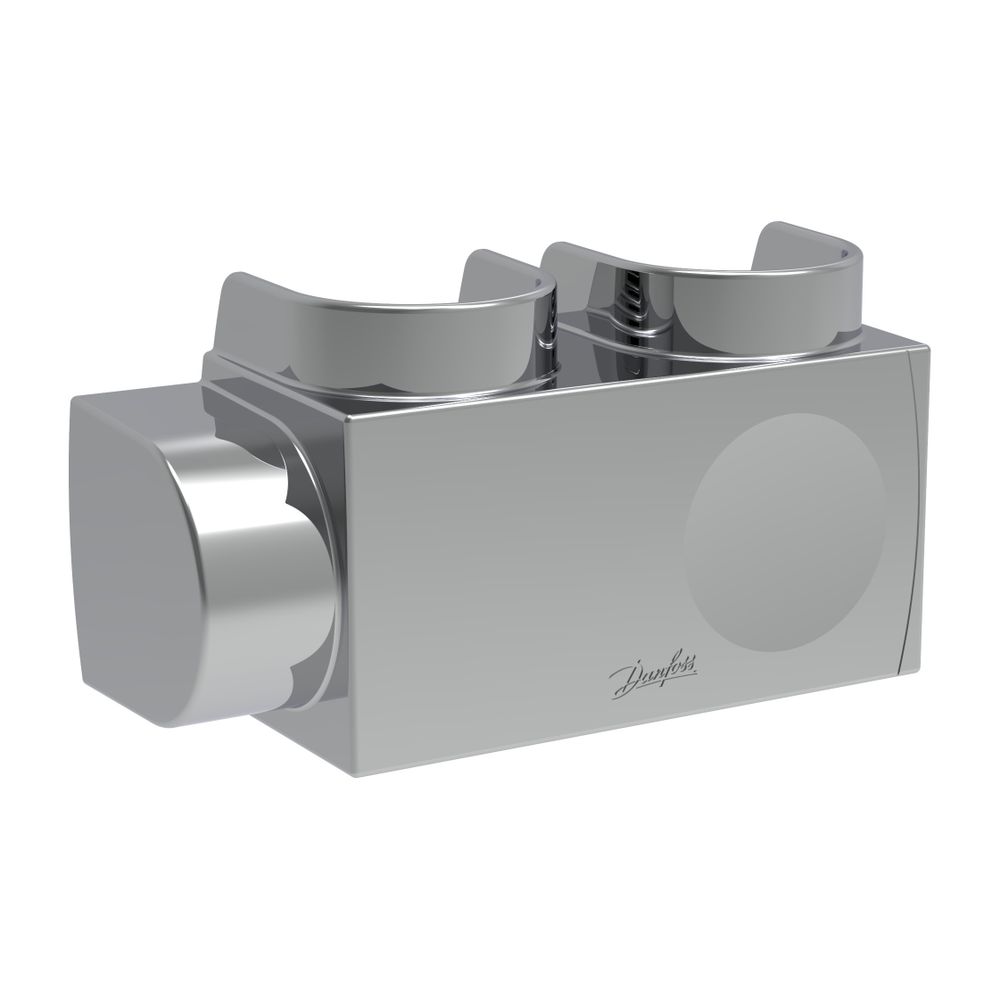

Danfoss Kunststoffabdeckung für VHS-DV, Eckausführung, Fühler rechts, Heizkörper 3/4", Chrom, 013G7968

Die Danfoss Kunststoffabdeckung für die VHS-DV Eckausführung mit Fühler rechts in Chrom ist ein passendes Zubehörteil für Heizkörper mit einem 3/4-Zoll-Anschluss. Sie ergänzt die druckunabhängige Universalanschlussarmatur Typ VHS-DV, die sich besonders für moderne Heizkörper mit untenliegendem Anschluss sowie Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf eignet.

Wofür wird die Danfoss Kunststoffabdeckung verwendet?

Die Kunststoffabdeckung ist speziell für die VHS-DV Anschlussarmatur konzipiert, die in Zweirohr-Heizungssystemen eingesetzt wird. Sie passt zu Heizkörpern mit einem 3/4-Zoll-Anschluss und ist für die Eckmontage mit Fühleranordnung rechts vorgesehen. Die Abdeckung in Chrom bietet eine optisch ansprechende Lösung zur Ergänzung der Ventilarmatur.

Welche Merkmale zeichnen die VHS-DV Anschlussarmatur aus?

Die VHS-DV ist eine druckunabhängige Universalanschlussarmatur, die mit Standardthermostaten von Danfoss kombiniert werden kann. Sie verfügt über eine Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms, der zwischen 10 und 135 Litern pro Stunde liegen kann. Ein integrierter Differenzdruckregler stabilisiert den Differenzdruck auf 0,1 bar, wodurch der Volumenstrom konstant gehalten wird. Die Armatur ist aus Messing gefertigt und in vernickelter Ausführung erhältlich. Zur Differenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind Schutzkappe und Voreinstellring beim VHS-DV grün.

Wie erfolgt die Installation und Wartung?

Die Kunststoffabdeckung ist einfach zu installieren und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge. Die VHS-DV Armatur wird mit einer Bau-Schutzkappe geliefert, die während der Bauphase zur manuellen Regulierung genutzt werden kann. Für die manuelle Absperrung sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was Wartungsarbeiten erleichtert.

Was ist bei der Heizwasserqualität zu beachten?

Bei Verwendung eines Wasseraufbereitungssystems ist es wichtig, die Dosierungsanweisungen des Herstellers strengstens einzuhalten. Gemische mit Mineralöl sollten vermieden werden. Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Technische Daten

• Anschlussgröße: 3/4 Zoll
• Montageart: Eckausführung
• Fühleranordnung: rechts
• Farbe der Abdeckung: Chrom
• Material Ventilgehäuse: Messing, vernickelt
• Maximaler Volumenstrom (VHS-DV): 10 bis 135 l/h
• Differenzdruckregler (VHS-DV): integriert, stabilisiert auf 0,1 bar

Die Danfoss Kunststoffabdeckung für VHS-DV ergänzt die bewährte Universalanschlussarmatur für Heizkörper mit 3/4-Zoll-Anschluss und Eckmontage. Sie ist einfach zu montieren und sorgt für eine ansprechende Optik bei der Fühleranordnung rechts in Chrom. Die Armatur selbst bietet mit ihrem integrierten Differenzdruckregler und der Durchflussregelvorrichtung eine konstante und effiziente Regelung des Heizwasservolumens.
