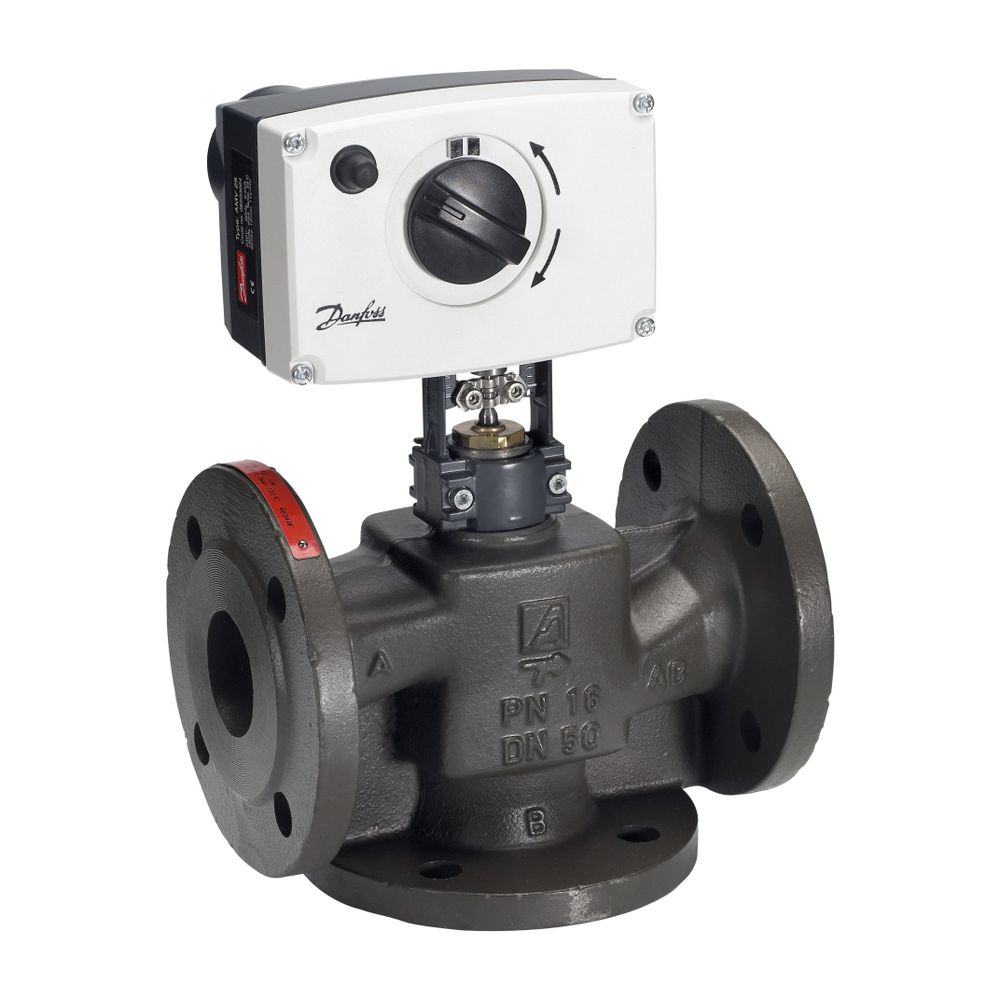

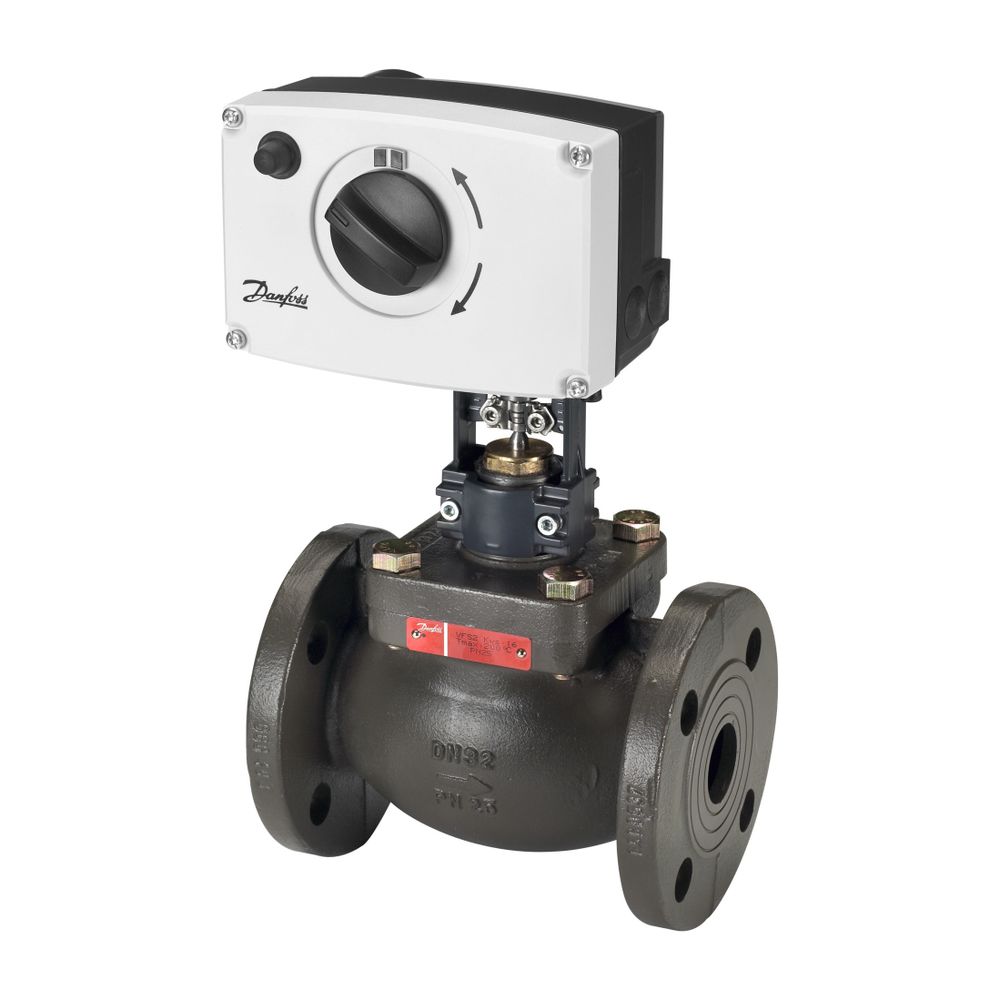

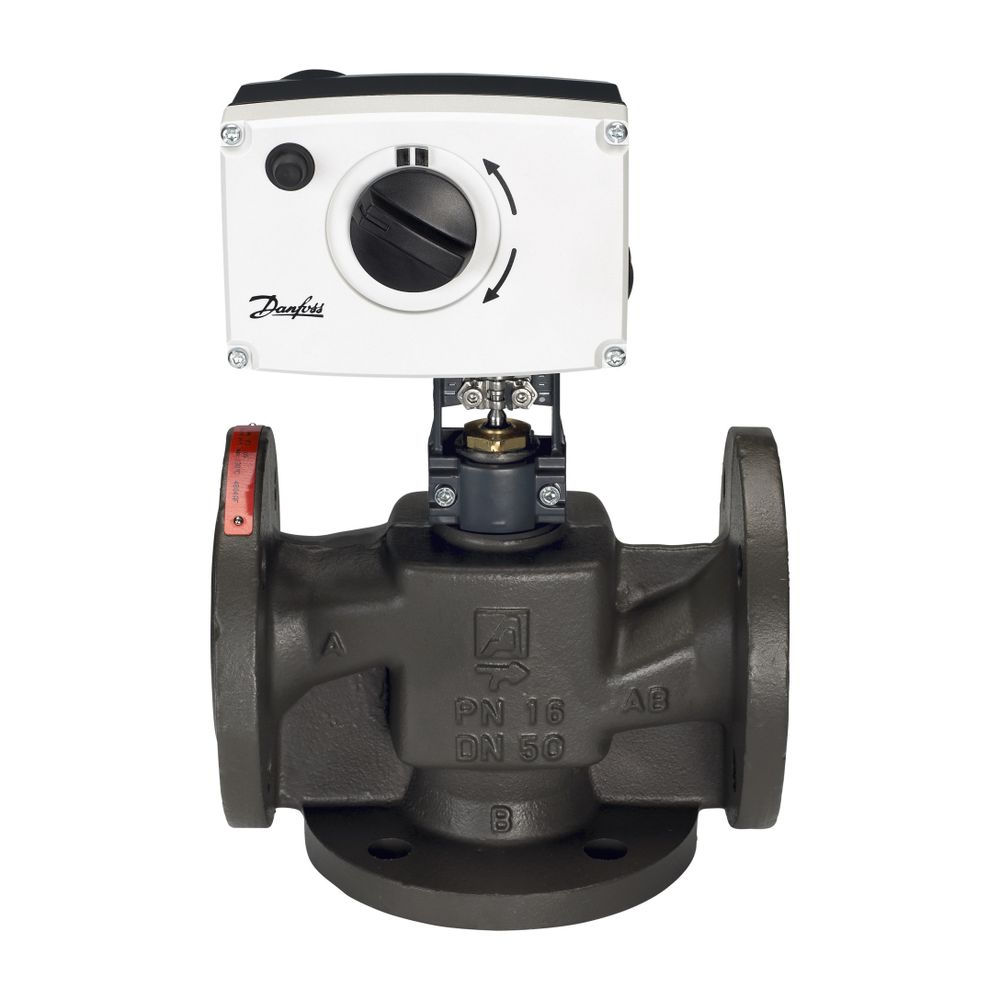

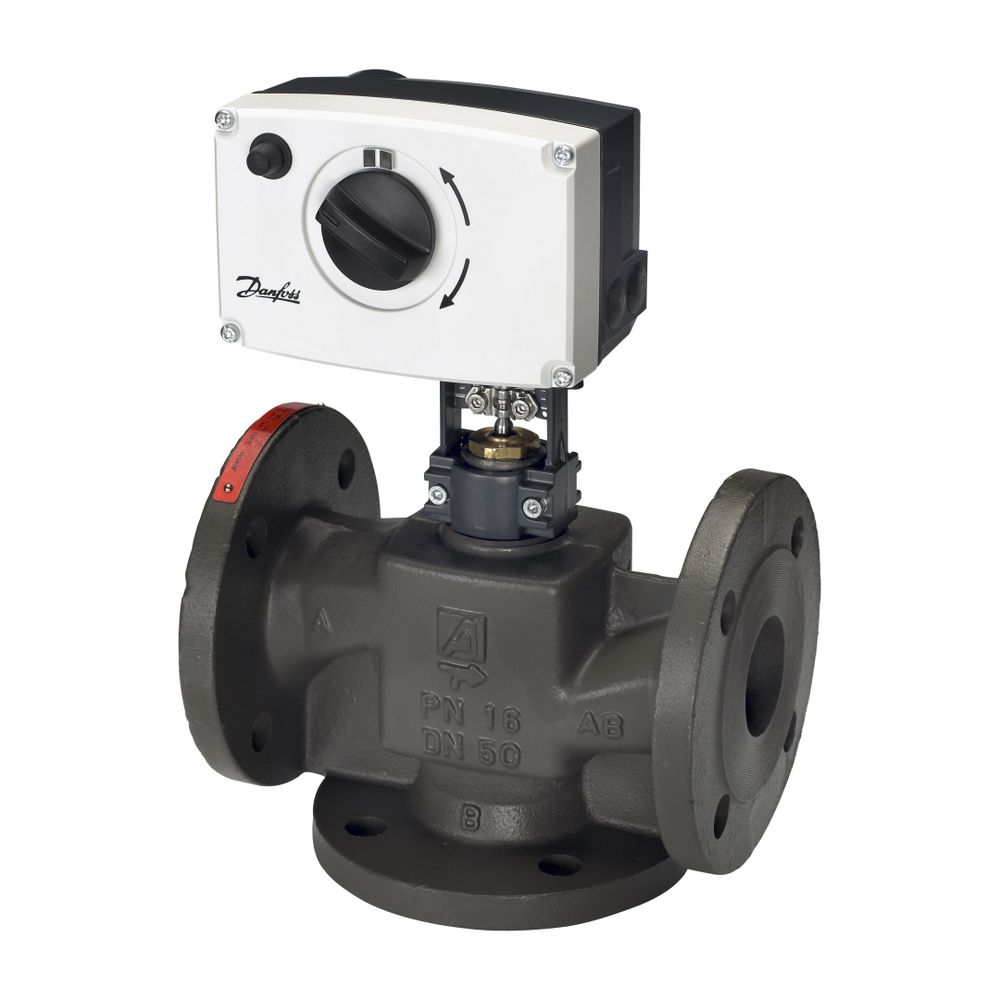

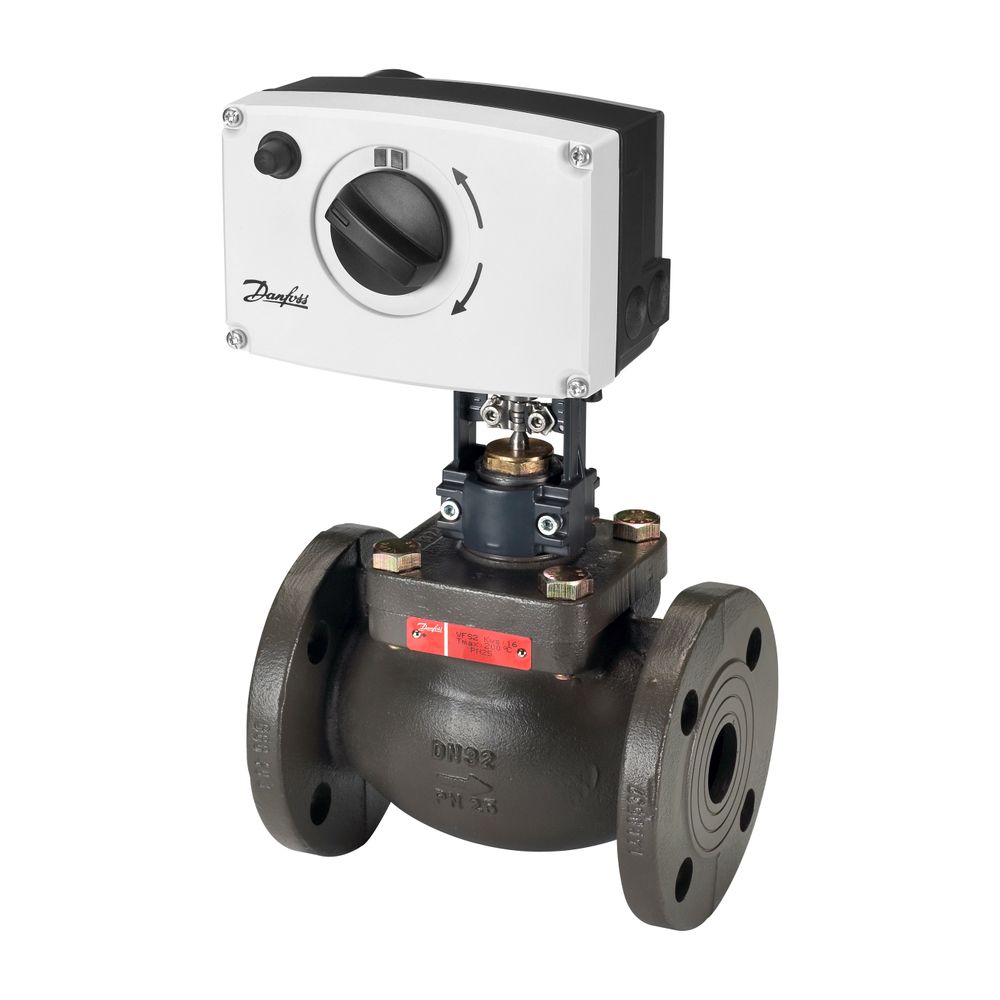

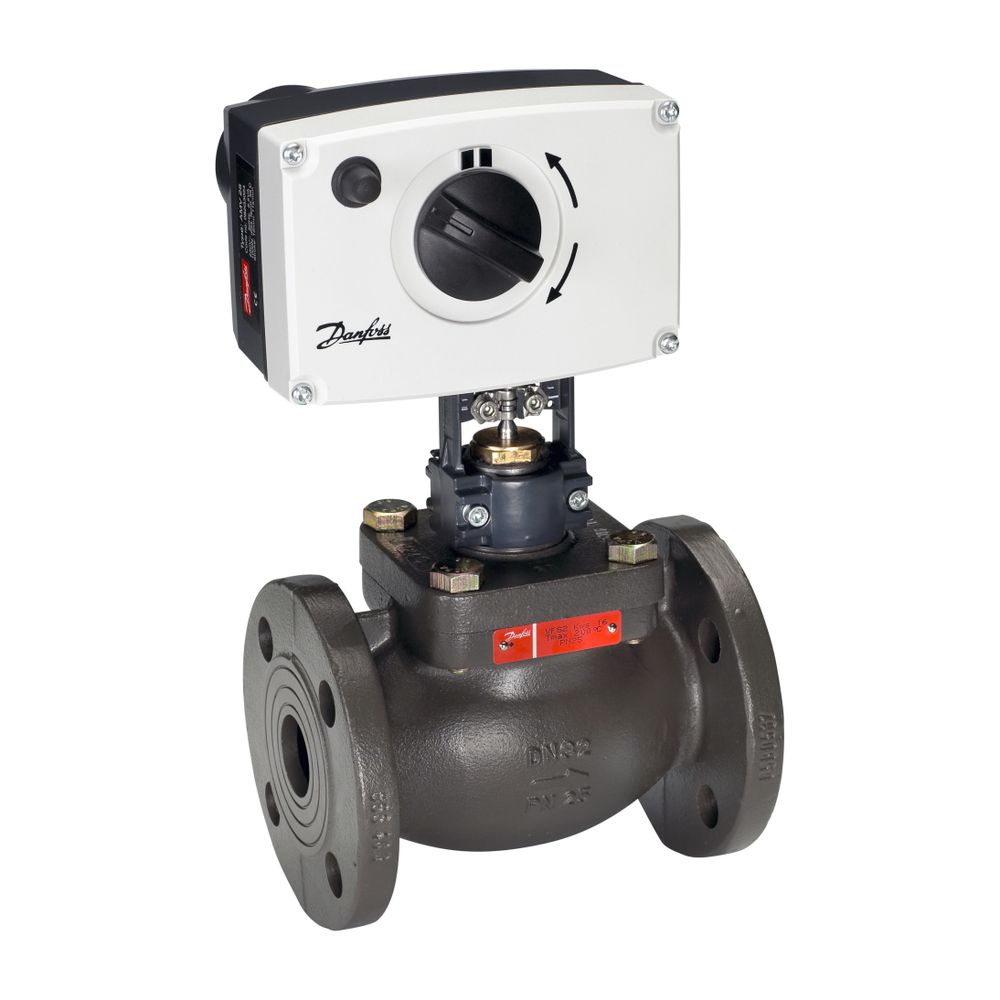

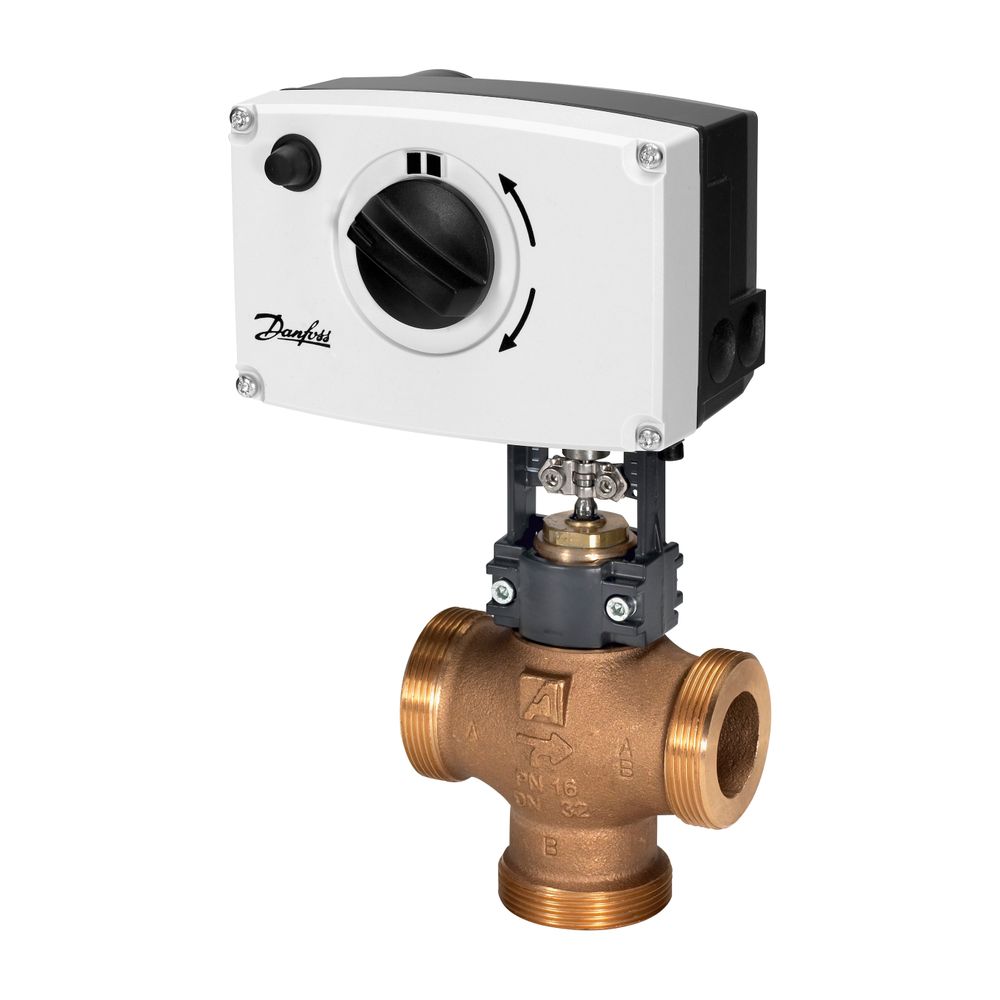

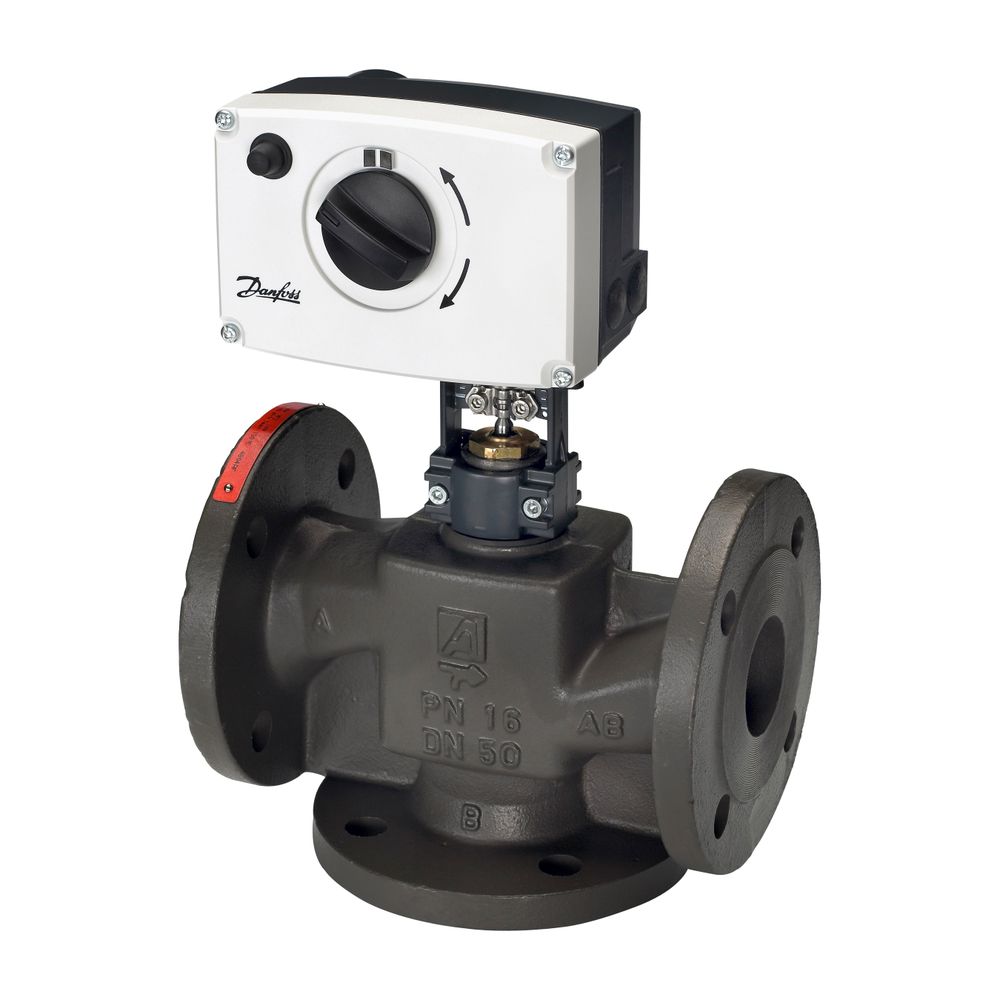

Danfoss elektrischer Stellantrieb AMV35 3 Punkt, Schritt, 24VAC, 11s/mm

Der Danfoss elektrische Stellantrieb AMV35 ist für die präzise Steuerung von Ventilen konzipiert. Mit einem 3-Punkt-Schrittsignal und einer Nennspannung von 24 VAC bietet dieser Stellantrieb eine Stellzeit von 11 s/mm und eine Stellkraft von 600 N. Er ist vielseitig einsetzbar für verschiedene Danfoss Ventilserien und zeichnet sich durch eine schnelle Inbetriebnahme sowie robuste Bauweise aus.

Welche Ventile sind kompatibel?

Der elektrische Stellantrieb AMV35 ist für die Kombination mit Danfoss VRB-, VRG-, VF- und VL-Ventilen vorgesehen. Für diese Ventile ist ein zusätzlicher Adapter erforderlich, der nicht im Lieferumfang enthalten ist. Darüber hinaus ist der Stellantrieb mit VFS-2-Ventilen bis DN 50 kompatibel. Diese breite Kompatibilität ermöglicht eine flexible Integration in bestehende oder neue Heizungs- und Klimasysteme.

Welche Vorteile bietet die Konstruktion?

Die fortschrittliche Konstruktion des Stellantriebs AMV35 ermöglicht eine lastabhängige Abschaltung, die sowohl den Stellantrieb als auch die angeschlossenen Ventile vor Überlast schützt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar, was eine präzise Überwachung des Betriebszustands sicherstellt. Das Gerät ist zudem leicht und robust gebaut, was die Handhabung und Langlebigkeit fördert. Die automatische Anpassung des Ventilhubs an die Ventilendlagen verkürzt die Inbetriebnahmezeit erheblich.

Welche Funktionen sind verfügbar?

Der Stellantrieb AMV35 verfügt über eine Handverstellung, die eine manuelle Bedienung bei Bedarf ermöglicht. Ein mechanischer Standanzeiger bietet eine direkte visuelle Kontrolle der aktuellen Ventilposition. Die selbsteinstellbare Schlaglänge trägt zur einfachen Konfiguration bei. Optional sind Zusatzschalter, ein Rückführpotentiometer und eine Kegelstangenheizung erhältlich, um die Funktionalität des Stellantriebs an spezifische Anforderungen anzupassen.

Technische Daten

• Nennspannung: 24 VAC, 50 Hz/60 Hz
• Regeleingangssignal: 3-Punkt
• Stellkraft: 600 N
• Ventilhub: 15 mm
• Stellzeit: 11 s/mm
• Max. Medientemperatur: 150 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Werkstoff des Gehäuses: Kunststoff
• Übertragung: magnetisch

Der Danfoss elektrische Stellantrieb AMV35 bietet eine zuverlässige und effiziente Lösung für die Ventilsteuerung in verschiedenen Anwendungen. Mit seiner Stellkraft von 600 N, einer Stellzeit von 11 s/mm und der präzisen 3-Punkt-Schrittsignalsteuerung sorgt er für eine genaue Regelung. Die robuste Bauweise und Funktionen wie der Überlastschutz und die automatische Hubanpassung stellen einen sicheren und wartungsarmen Betrieb sicher.
