Beschreibung

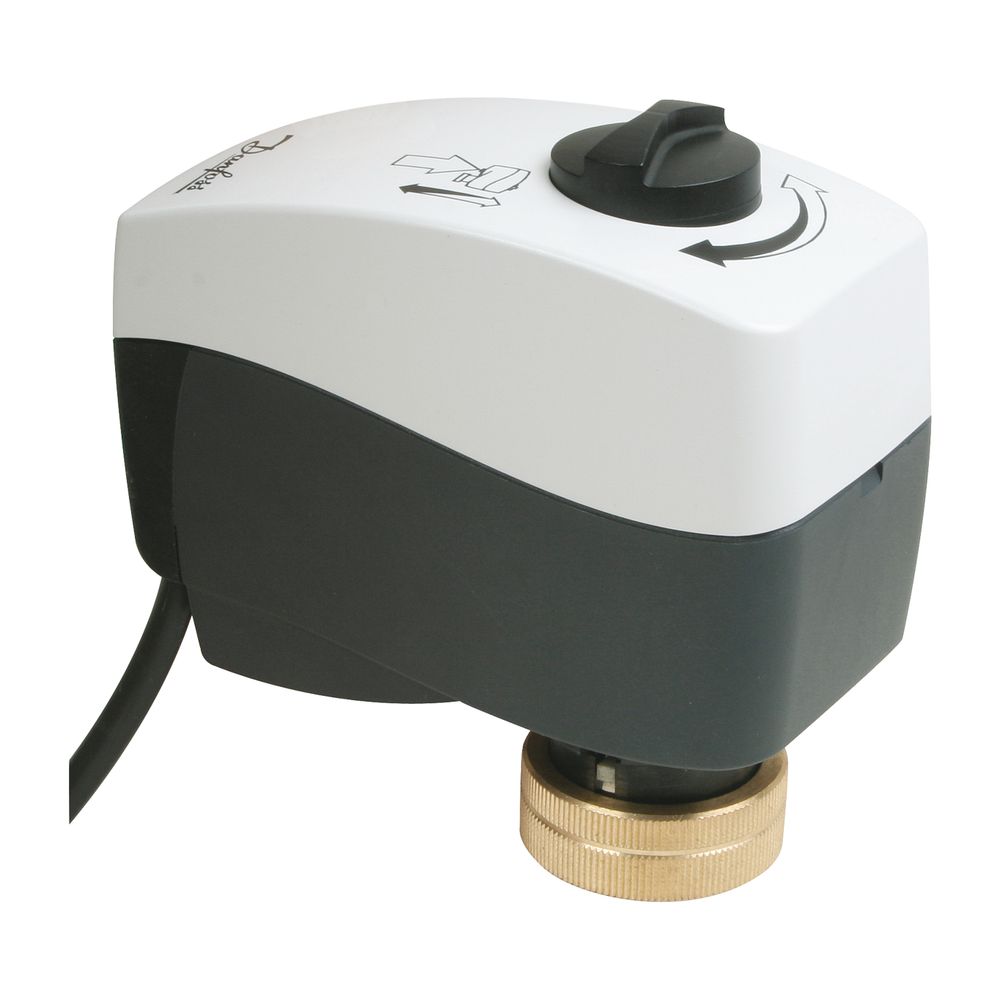

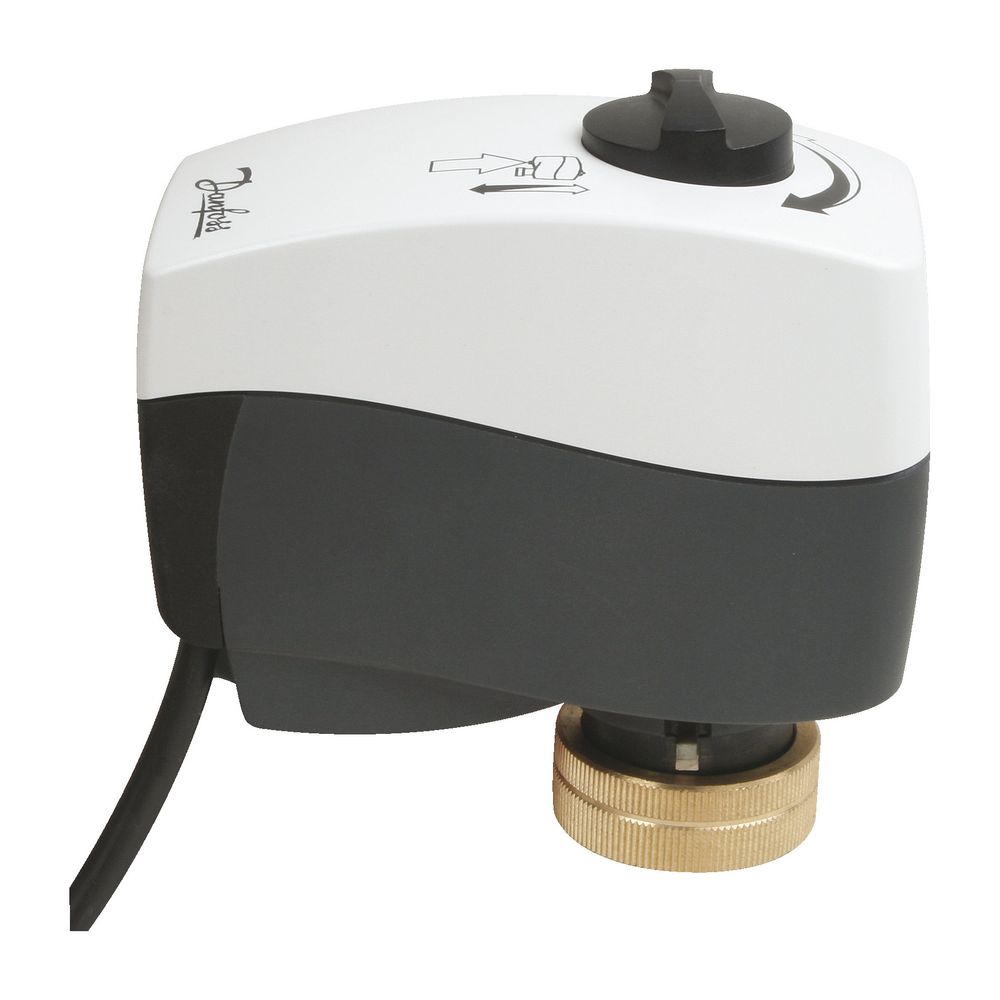

Danfoss elektrischer Stellantrieb AMV140H 24Vac, DN 15-32, 3 Punkt, ohne Sicherheitsfunktion
Der Danfoss elektrische Stellantrieb AMV140H ist für den Einsatz mit Ventilen der Serie AHQM DN 15 bis DN 32 konzipiert. Er arbeitet mit einer Versorgungsspannung von 24 Vac und einem 3-Punkt-Schritt-Eingangssignal. Dieses Modell bietet keine integrierte Sicherheitsfunktion und ist ideal für Anwendungen, die eine präzise und zuverlässige Ventilsteuerung erfordern.
Wie funktioniert die Steuerung des AMV140H?
Der Stellantrieb AMV140H von Danfoss empfängt ein 3-Punkt-Schritt-Eingangssignal für die präzise Ventilsteuerung. Mit einer Stellkraft von 200 N und einer Stellgeschwindigkeit von 12 Sekunden pro Millimeter Hub ermöglicht er eine zuverlässige Positionierung. Der maximale Hub beträgt 5,5 mm. Eine mechanische Handverstellung außen am Gehäuse erlaubt manuelle Eingriffe. Der Arbeitsbereich ist einstellbar und die Schlaglänge selbsteinstellbar. Der Stellantrieb verfügt über keine Schaltkontakte oder Hilfskontakte und bietet keinen Nullspannungsrücklauf. Ein mechanischer Standanzeiger ist integriert, um die aktuelle Position des Ventils anzuzeigen.
Welche technischen Spezifikationen und Einsatzbedingungen gelten?
Die Versorgungsspannung des Stellantriebs beträgt 24 Vac, mit einer Toleranz von +10% bis -15% bei 50 Hz oder 60 Hz. Die Leistungsaufnahme liegt bei 8 VA. Der Stellantrieb ist gemäß Schutzart IP42 gegen das Eindringen von Fremdkörpern und senkrecht fallendes Tropfwasser geschützt. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 °C und 50 °C. Das Gehäuse des Stellantriebs besteht aus Kunststoff, und die Übertragung erfolgt magnetisch. Er ist nicht explosionsgeschützt und nicht für den Einsatz mit Belüftungsarmaturen vorgesehen.
Technische Daten
- Versorgungsspannung: 24 Vac
- Leistungsaufnahme: 8 VA
- Eingangssignal: 3 Punkt-Schritt
- Stellgeschwindigkeit: 12 s/mm
- Stellkraft: 200 N
- Hub max.: 5,5 mm
- Umgebungstemperatur: 0 - 50 °C
- Schutzart: IP42
- Werkstoff des Gehäuses: Kunststoff
- Geeignet für Ventile: AHQM DN 15 - 32
Der Danfoss elektrische Stellantrieb AMV140H bietet eine zuverlässige und präzise Steuerung für kompatible Ventile der Serie AHQM DN 15 bis DN 32. Mit einer Versorgungsspannung von 24 Vac, einer Stellkraft von 200 N und einer Stellgeschwindigkeit von 12 s/mm ist er eine effektive Lösung für Anwendungen in Heizungs- und Klimaanlagen. Die mechanische Handverstellung und der mechanische Standanzeiger erhöhen die Bedienfreundlichkeit im täglichen Betrieb.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 082H8042 |
| Hersteller | Danfoss |
| Arbeitsbereich einstellbar | ja |
| Artikelnummer | DANFOSS-082H8042 |
| Bauhöhe | 56 |
| Baulänge | 120 |
| Bautiefe | 140 |
| EAN-13 | 5702421551950 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,343 kg |
| Hilfskontakte | nein |
| Hublänge | 5,5 |
| Laufzeit | 0 |
| Mit mechanischem Standanzeiger | ja |
| Mit Nullspannungsrücklauf | nein |
| Netzspannung | 24 V AC |
| Schutzart (IP) | IP42 |
| Schutzart (NEMA) | 2 |
| Selbsteinstellbare Schlaglänge | ja |
| Steuersignal | 0 - 10 V |
| Umgebungstemperatur | 55 |
| Werkstoff des Gehäuses | Kunststoff |
| Zustandsmeldung | 0 - 10 V |
| Übertragung | magnetisch |
| WEEE-Nr. | 66490570 |
