Beschreibung

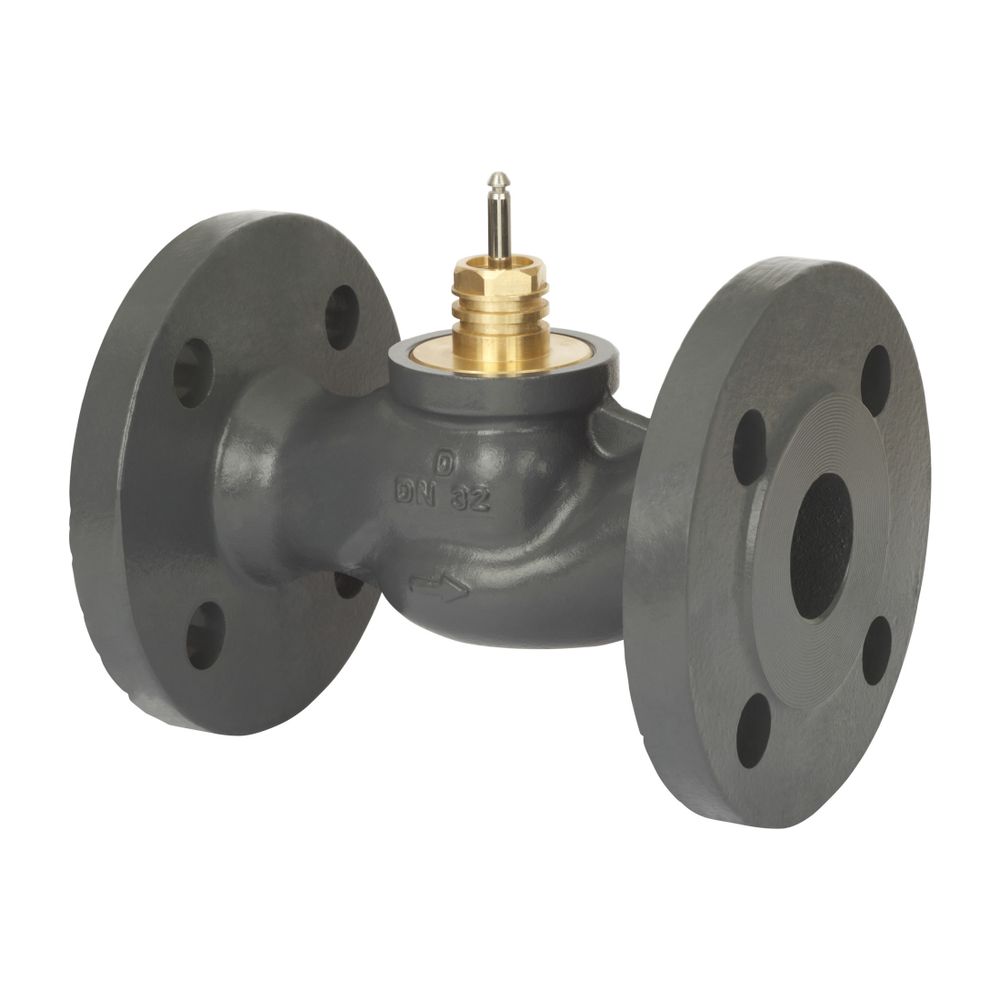

Danfoss 2-Wege-Ventil VF 2, DN 100, PN 16, für AMV-E 55/56, AME655-GA, 065B3205
Das Danfoss 2-Wege-Ventil VF2 DN 100 PN 16 ist ein Motorregelventil mit Flanschanschlüssen, das für die Stellantriebe AMV(E)55/56, AME655(GA) und AME658 (SU/SD) konzipiert wurde. Es ist für Heizungsanwendungen geeignet und zeichnet sich durch eine Nenndruckstufe von PN 16, einen Nenndurchmesser von DN 100 sowie einen kvs-Wert von 145 m³/h aus.
Welche technischen Merkmale bietet das Danfoss 2-Wege-Ventil VF2?
Das Ventil verfügt über eine Nenndruckstufe von PN 16 und einen Nenndurchmesser von DN 100. Der kvs-Wert beträgt 145 m³/h, was einen effizienten Durchfluss ermöglicht. Die Kennlinie A-AB ist logarithmisch ausgelegt, was eine präzise Regelung des Mediums unterstützt. Der Temperaturbereich liegt zwischen 2(-10) und 130 °C. Ein Stellverhältnis von mindestens 100:1 sorgt für eine feinfühlige Steuerung. Die Leckrate im Durchgang A-AB beträgt maximal 0,05 % vom kvs, während sie im Durchgang B-AB maximal 1,0 % vom kvs beträgt. Die Flanschanschlüsse entsprechen der Norm DIN EN 1092-2.
Aus welchen Materialien besteht das Ventil?
Das Gehäuse des Ventils ist aus robustem Grauguss (EN-GJL-250) gefertigt, auch bekannt als Gusseisen GG 25 (GJL-250). Die Ventilstange besteht aus Rotguss (CuSn5ZnPb5) und der Ventilkegel aus rostfreiem Edelstahl, was eine hohe Korrosionsbeständigkeit bietet. Die Stopfbuchse ist aus EPDM hergestellt, einem Material, das für seine Dichtheit bekannt ist.
Für welche Einsatzbereiche ist das Danfoss VF2 Ventil geeignet?
Dieses Ventil ist speziell für den Einsatz in Heizungsanlagen entwickelt worden und nicht für Kühlanwendungen vorgesehen. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Installation nötig.
Technische Daten
- Nenndruckstufe: PN 16
- Nenndurchmesser: DN 100
- kvs-Wert: 145 m³/h
- Kennlinie A-AB: logarithmisch
- Temperaturbereich: 2(-10) bis 130 °C
- Stellverhältnis: min. 100:1
- Werkstoff Gehäuse: Grauguss (EN-GJL-250)
- Werkstoff Ventilstange: Rotguss (CuSn5ZnPb5)
- Werkstoff Kegel: rostfreier Edelstahl
- Werkstoff Stopfbuchse: EPDM
Das Danfoss 2-Wege-Ventil VF2 DN 100 PN 16 ist eine zuverlässige Komponente für Heizungsanlagen. Mit seinem robusten Graugussgehäuse, einem kvs-Wert von 145 m³/h und der Kompatibilität mit verschiedenen Danfoss Stellantrieben bietet es eine präzise Regelung und Langlebigkeit für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VF 2 |
| Hersteller-Artikelnummer | 065B3205 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B3205 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421510964 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 44,8 kg |
| Hublänge | 30 |
| Kvs-Wert | 145 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Max Differenzdruck in geöffneter Stellung | 1,5 |
| Min Druckunterschied | 1,5 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Rohraußendurchmesser Anschluss 1 | 100 |
| Rohraußendurchmesser Anschluss 2 | 100 |
| Unterliegt EU Trinkwasserverordnung | Nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | DE66490570 |
