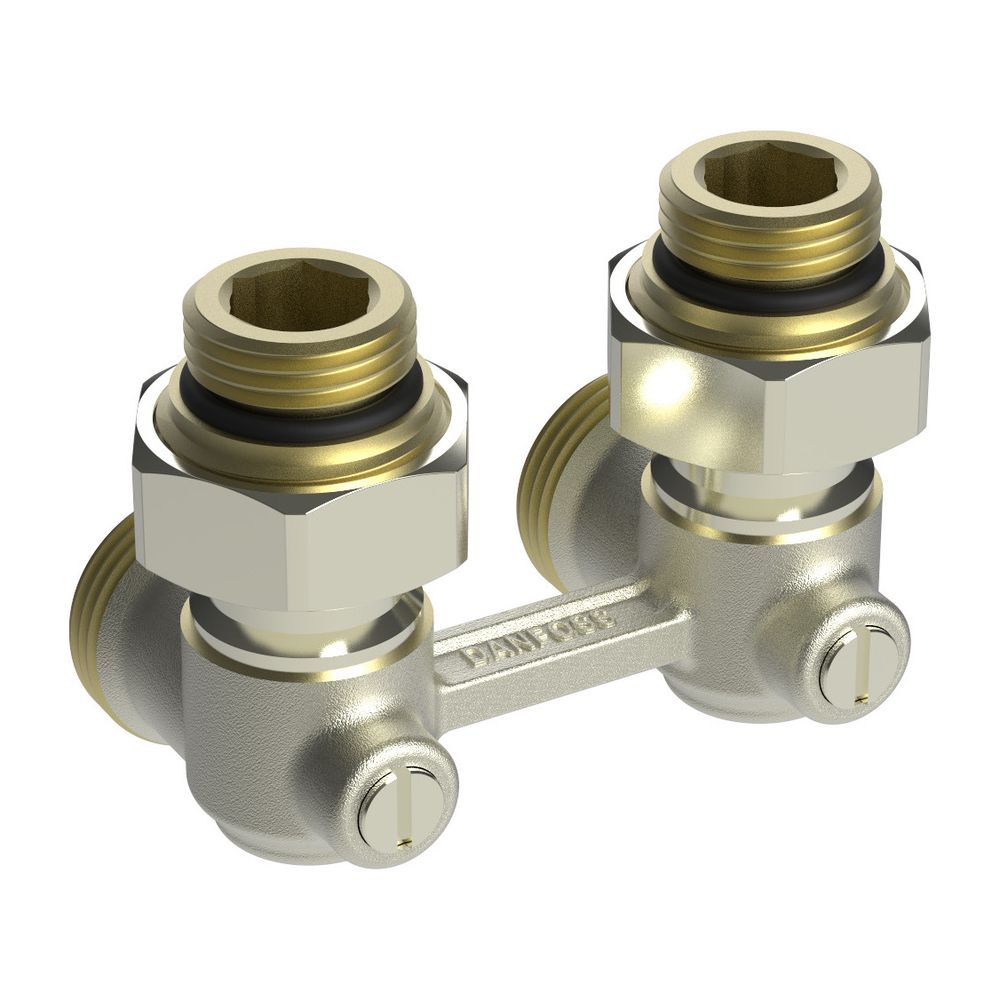

Danfoss Universalverschraubung RLV-KB für Ventil-Heizörper, Heizkörper R 1/2", Eckausführung

Die Danfoss Universalverschraubung RLV-KB ist ein Hahnblock-Ventil in Eckausführung, speziell für Ventilheizkörper in Zweirohr-Anlagen konzipiert. Mit einem Mittenabstand von 50 mm zwischen den Anschlüssen ermöglicht sie die individuelle Blockierung einzelner Heizkörper, was störungsfreie Wartungsarbeiten ohne Beeinträchtigung der gesamten Anlage sicherstellt. Das Ventil ist vernickelt und wird ab Werk vollständig geöffnet geliefert.

Wie funktioniert die RLV-KB Universalverschraubung?

Das Hahnblock-Ventil vom Typ RLV-KB blockiert einzelne Ventilheizkörper mit einem Achsabstand von 50 mm zwischen den Anschlüssen. Es ist speziell für den Einsatz in Zweirohr-Heizungsanlagen konzipiert und ermöglicht so eine einfache und sichere Absperrung einzelner Heizkörper, um Wartungsarbeiten ohne Unterbrechung des gesamten Systems durchzuführen. Dies spart Zeit und Aufwand bei der Instandhaltung.

Für welche Anschlüsse ist die Universalverschraubung geeignet?

Die Universalverschraubung RLV-KB ist für Heizkörper mit einem R 1/2 Anschluss und für die Anlage mit G 3/4 Anschluss ausgelegt. Dank spezieller, selbstdichtender Adapter lässt sich das Hahnblock-Ventil flexibel an Heizkörper mit G ½-Innengewinde oder G ¾-Außengewinde anpassen. Der Anschluss an verschiedene Rohrtypen wie Kupfer-, Weichstahl-, PEX- und Alupexrohre erfolgt über passende Danfoss Klemmverschraubungen.

Welche technischen Eigenschaften und Betriebsbedingungen gelten?

Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von 120 °C ausgelegt. Der Kvs-Wert beträgt 1,4 m³/h, was den Durchfluss bei vollem Öffnungszustand beschreibt. Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Betriebsdruck max.: 10 bar
• Betriebstemperatur max.: 120 °C
• Kvs-Wert: 1,4 m³/h
• Ausführung: Eck
• Heizkörperanschluss: R 1/2
• Anlagenanschluss: G 3/4

Die Danfoss Universalverschraubung RLV-KB in Eckausführung bietet eine zuverlässige und wartungsfreundliche Lösung für Zweirohr-Heizungsanlagen. Mit einem Kvs-Wert von 1,4 m³/h, einem maximalen Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 120 °C ist sie für vielfältige Anwendungen geeignet und unterstützt eine effiziente Heizungsinstallation.
