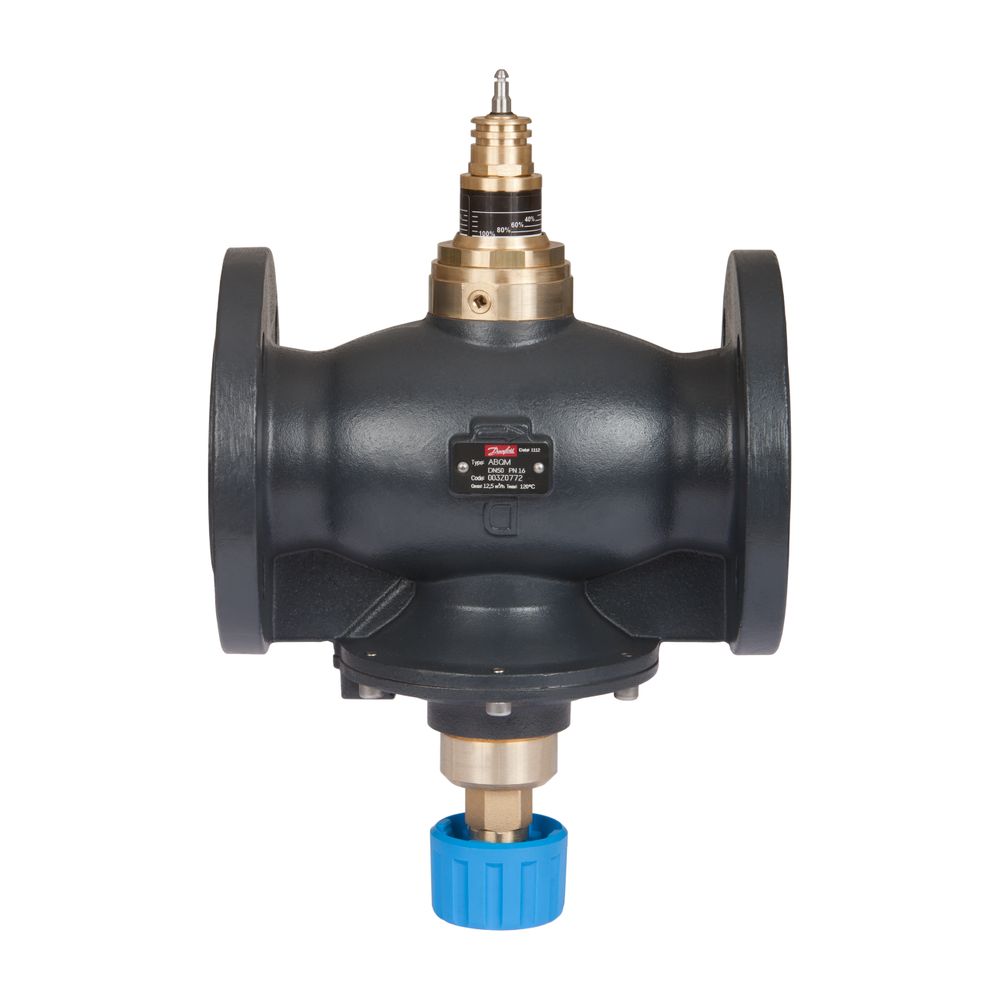

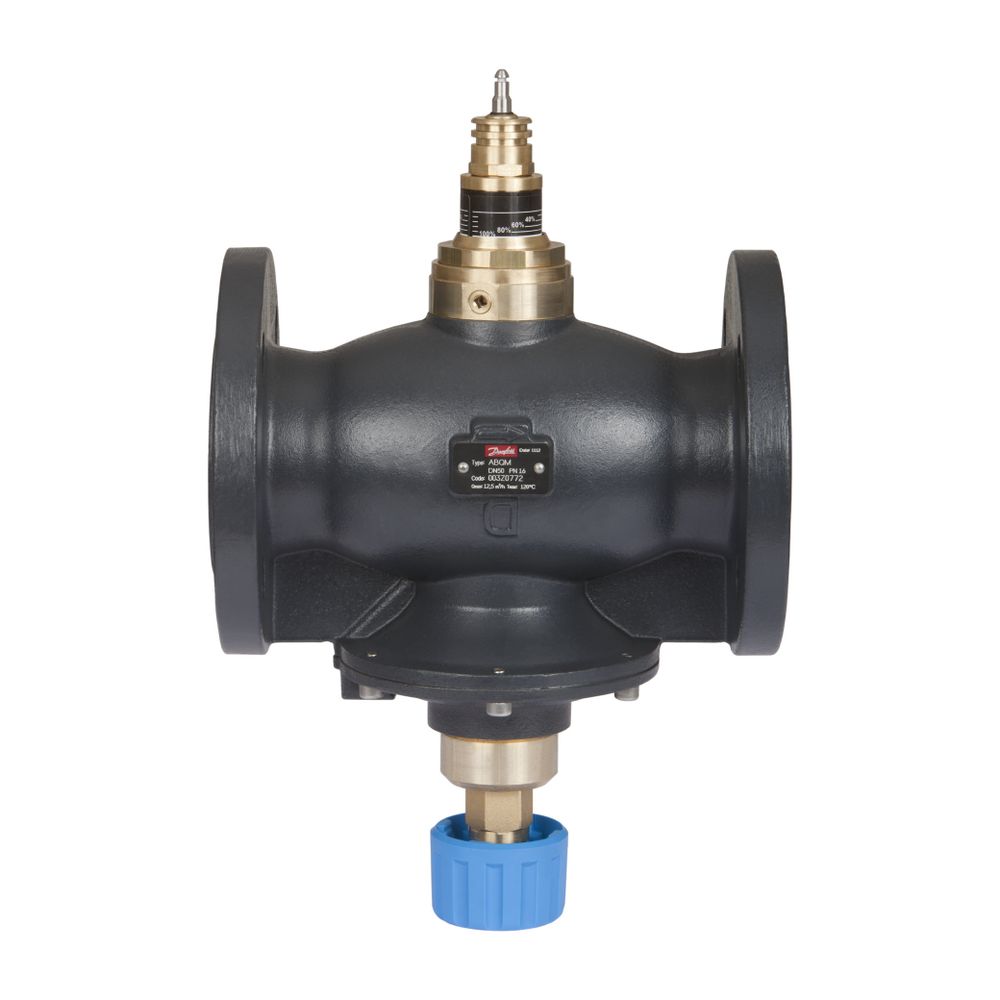

Danfoss Regelventil AB-QM NovoCon DN 50 Flansch, 5,000-12,500 l/h, DN 50

Das Danfoss Regelventil AB-QM NovoCon DN 50 Flansch ist ein druckunabhängiges Regelventil, das für den hydraulischen Abgleich und die präzise Regelung von Klimageräten, Kaltwassersätzen sowie großen Warm- und Kaltwassersträngen konzipiert wurde. Mit einer Nennweite von DN 50 und einem Durchflussbereich von 5.000 bis 12.500 Litern pro Stunde bietet es eine zuverlässige Lösung für anspruchsvolle Heizungs- und Kühlsysteme.

Wie ist das AB-QM NovoCon Regelventil aufgebaut und welche Funktionen bietet es?

Das Ventil besteht aus einem linearen Regelventil und einem integrierten Druckregler mit Membran. Es ist für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon M vorbereitet. Die Ventilautorität des druckunabhängigen Regelventils beträgt bei allen Einstellungen 100 % (a=1), was eine stabile lineare Regelkennlinie auch unter dynamischen Druckverhältnissen ermöglicht. Das Stellverhältnis liegt gemäß IEC 534 bei 1:10000, was eine sehr präzise Durchflussregelung ermöglicht. Die Sitzleckage beträgt maximal 0,05 % des Nennvolumens, wenn der Stellantrieb NovoCon M verwendet wird.

Wie erfolgt die Ansteuerung und Anpassung der Regelcharakteristik?

Die Ansteuerung des Regelventils kann über Feldbusprotokolle wie BACnet MS/TP und Modbus RTU oder mittels eines stetigen Regelsignals von 0-10V/0-20mA erfolgen. Die standardmäßig lineare Regelcharakteristik lässt sich über die Einstellung am NovoCon M Stellantrieb auf gleichprozentig oder nach einem spezifischen Wert eines Wärmeübertragers umstellen. Der Regelbereich erstreckt sich von 0 bis 100 % des eingestellten Durchflusses.

Welche Installationsmöglichkeiten und Überwachungsfunktionen sind vorhanden?

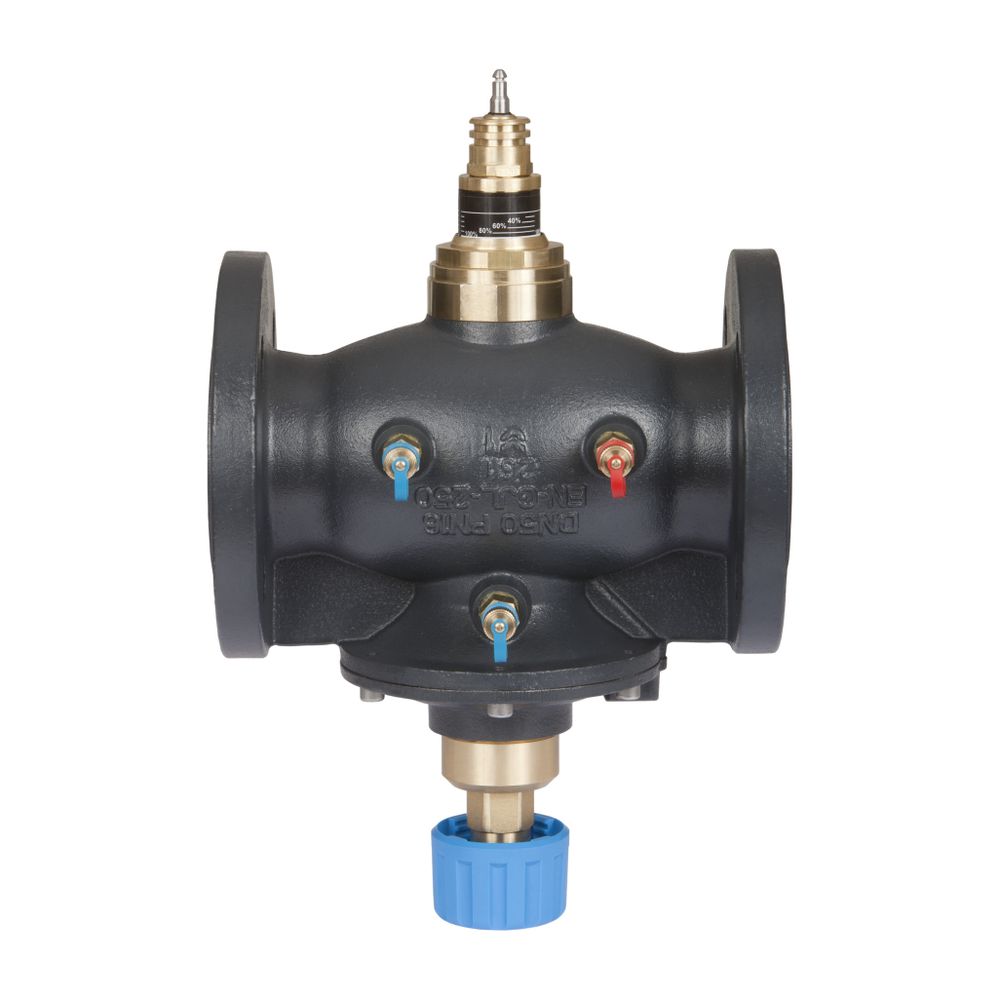

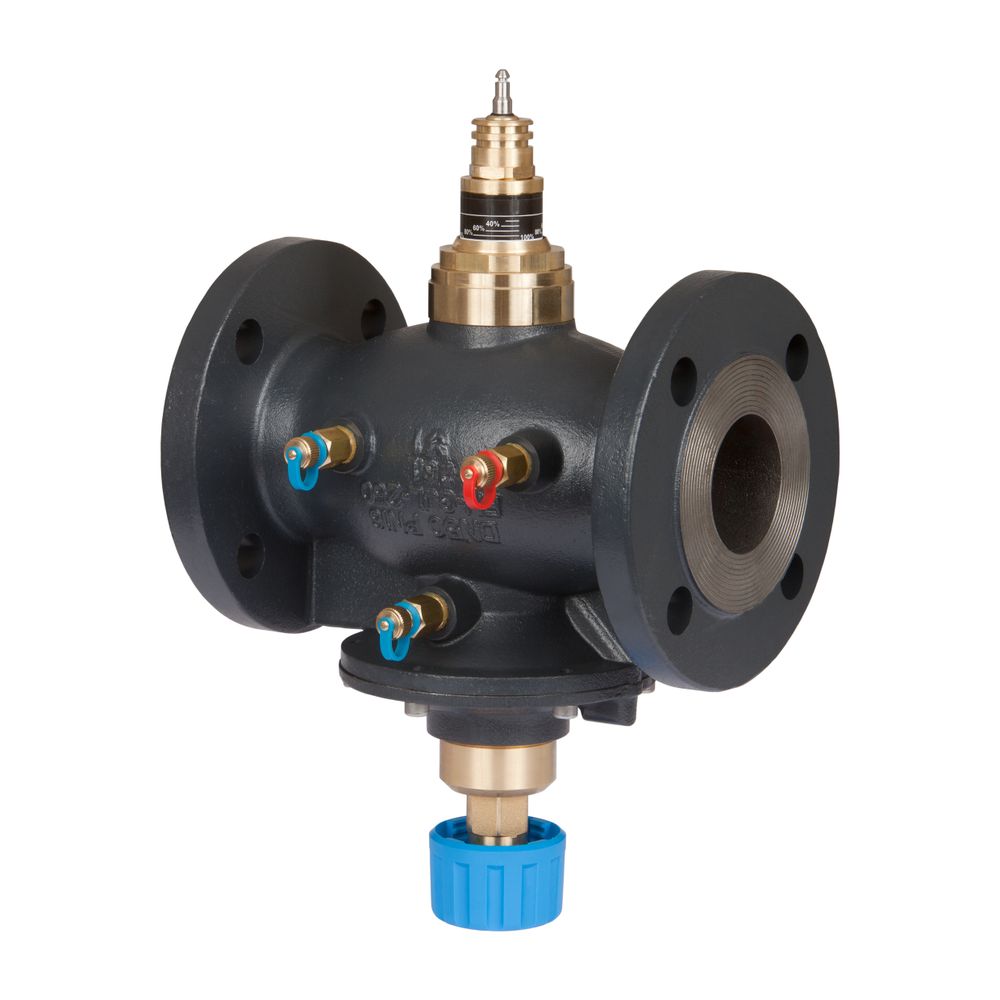

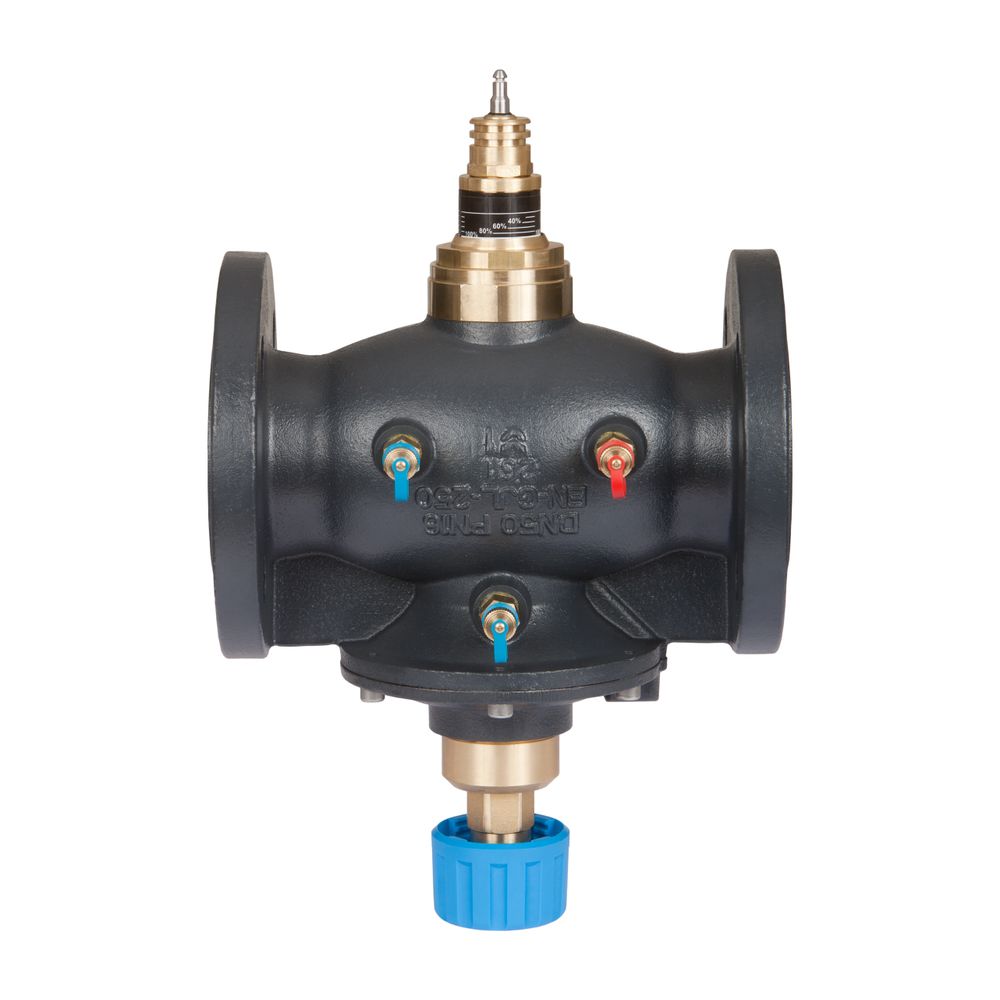

Das Regelventil ist für den Einbau im Vor- oder Rücklauf geeignet. Es verfügt über drei Messnippel zur Überprüfung des Durchflusses über den kv-Wert sowie zur Pumpen-Optimierung der Anlage. Der Anschluss erfolgt über einen Flansch nach DIN EN 1092-2.

Aus welchem Material besteht das Ventil und welche Druckbereiche sind abgedeckt?

Das Gehäuse des Ventils ist aus Gusseisen der Werkstoffgüte GG 25 (GJL-250) gefertigt. Es ist für einen Nenndruck von PN 16 bar ausgelegt und hält einem maximalen Prüfdruck von 25 bar stand. Der Mindest-Differenzdruck beträgt 30 kPa, während der maximale Differenzdruck und der Schließdruck (mit NovoCon M) bei 600 kPa liegen. Die Medientemperatur kann zwischen -10 und 120 °C variieren.

Technische Daten

• Nennweite: DN 50
• Durchflussbereich: 5.000-12.500 l/h
• Nenndruck: PN 16 bar
• Medientemperatur: -10 bis 120 °C
• Anschluss: Flansch nach DIN EN 1092-2
• Maximaler Differenzdruck: 600 kPa
• Schließdruck: 600 kPa
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Bauhöhe: 240
• Hublänge: 10

Das Danfoss Regelventil AB-QM NovoCon DN 50 Flansch bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in komplexen Heiz- und Kühlsystemen. Mit seiner robusten Bauweise aus Gusseisen, dem breiten Durchflussbereich von 5.000 bis 12.500 l/h und der flexiblen Ansteuerung über Feldbus oder analoge Signale stellt es eine effiziente Komponente für moderne Gebäudetechnik dar.
