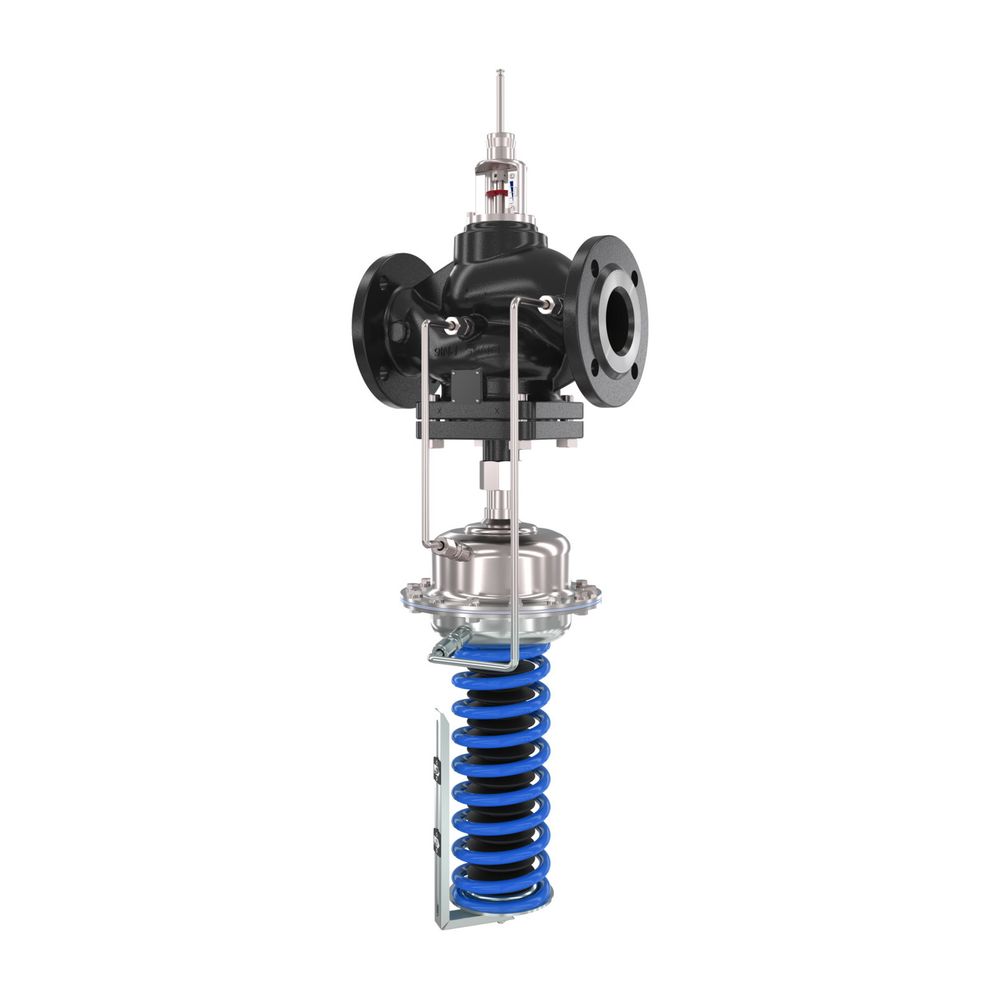

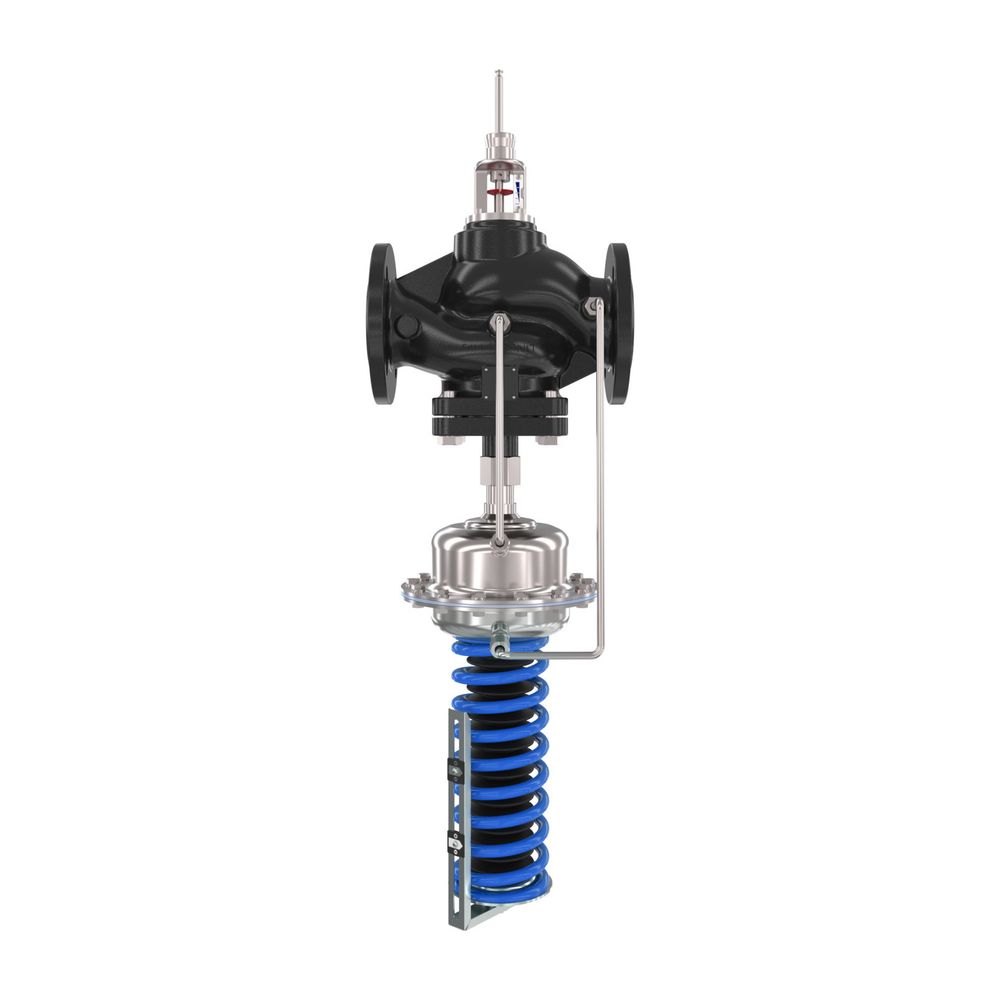

Danfoss VSR adaptivem Stellverhältnis AFQMP2 DN 250 Kvs 800, PN 40, GS-C25, 0,1-1,0 bar, mit Flansch

Der Danfoss Volumenstromregler VSR AFQMP2 DN 250 mit adaptivem Stellverhältnis ist eine robuste Lösung für den Einsatz in Fernwärme- und Fernkältesystemen. Ausgestattet mit einem Kvs-Wert von 800 m³/h und einem Nenndruck von PN 40, ermöglicht dieses Gerät eine präzise Begrenzung und Regelung von Volumenströmen. Es ist für die Installation in Vor- und Rücklaufleitungen vorgesehen und verarbeitet Medien bei Temperaturen von 2 bis 150 °C.

Was zeichnet den Danfoss AFQMP2 aus?

Der AFQMP2 ist ein selbsttätiger Durchflussregler, der ein integriertes Motorstellventil mit einem Druckantrieb und einer einstellbaren Feder kombiniert. Diese Konstruktion verhindert zuverlässig, dass der voreingestellte maximale Volumenstrom überschritten wird. Durch die Möglichkeit, den Differenzdruck über dem Motorregelkegel zwischen 0,1 und 1,0 bar anzupassen, wird ein höheres Stellverhältnis erreicht, was die Regelung größerer Volumenströme ermöglicht.

Welche Materialien und Bauweise bietet der Regler?

Das Ventilgehäuse des Danfoss AFQMP2 besteht aus hochwertigem Stahlguss GP240GH (GS-C 25). Der Ventilkegel und der Ventilsitz sind aus korrosionsbeständigem Edelstahl (W.-Nr. 1.4305 bzw. W.-Nr. 1.4021) gefertigt. Eine Kammerentlastung sorgt für die Druckentlastung. Der Anschluss erfolgt über Flansche gemäß DIN 1092-1. Der zugehörige Stellantrieb verfügt über ein Edelstahlgehäuse (W.-Nr. 10345) und eine gewebeverstärkte EPDM-Rollmembran mit einer Membranfläche von 320 cm².

Wie lässt sich der AFQMP2 steuern und optimieren?

Der Volumenstromregler ist für die Kombination mit verschiedenen elektrischen Stellantrieben von Danfoss konzipiert, darunter die Modelle AMV(E) 655, AMV(E) 658 SD, AMV(E) 659 SD, AMV(E) 55 und AMV(E) 56. In Verbindung mit den intelligenten elektrischen Stellantrieben AMEi 6 stehen erweiterte Optimierungsfunktionen zur Verfügung. Dazu gehören iSET für die automatische, lastabhängige Einstellung des Wirkdruckes und iNET für eine dynamische Sollwertvorgabe und intelligente Pumpenoptimierung. Die Regelcharakteristik ist standardmäßig linear, kann aber mit Stellantrieben der Serie AME65x auf logarithmisch umgestellt werden.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Der Danfoss AFQMP2 ist für den Einsatz mit Heiz- und Kühlwasser sowie glykolhaltigem Wasser mit einem maximalen Glykolanteil von 30 % ausgelegt. Der breite Temperaturbereich von 2 bis 150 °C ermöglicht eine vielseitige Anwendung in unterschiedlichen Systemen. In Kombination mit dem Stellantrieb AMV(E) 659 SD ist der Regler typgeprüft nach EN 14597.

Welche Volumenströme sind mit dem adaptiven Stellverhältnis möglich?

Das adaptive Stellverhältnis des AFQMP2 ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen. Bei einem Wirkdruck von 0,1 bar kann ein Volumenstrom von 44 bis 220 m³/h geregelt werden. Bei einem Wirkdruck von 1,0 bar erweitert sich der regelbare Volumenstrom auf 126 bis 630 m³/h. Diese Flexibilität trägt zur Energieeffizienz und präzisen Steuerung in der Anlagenhydraulik bei.

Technische Daten

• Nennweite (DN): 250
• Kvs-Wert: 800 m³/h
• Nenndruck (PN): 40
• Differenzdruck über Motorregelkegel (∆pCV): 0,1 bis 1,0 bar
• Maximaler Differenzdruck (dp max.): 10 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Heiz- und Kühlwasser bis 30 % Glykolanteil
• Anschluss: Flansch nach DIN 1092-1
• Bauhöhe: 800
• Hublänge: 32

Der Danfoss Volumenstromregler AFQMP2 DN 250 bietet eine zuverlässige und energieeffiziente Lösung zur präzisen Volumenstrombegrenzung in komplexen Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 800 m³/h und der Eignung für Drücke bis PN 40 stellt er eine robuste Komponente dar. Die Möglichkeit zur Kombination mit intelligenten Stellantrieben zur Optimierung des Wirkdruckes und der Temperaturregelung unterstreicht seine Vielseitigkeit und seinen Beitrag zur Systemeffizienz in einem Temperaturbereich von 2 bis 150 °C.
