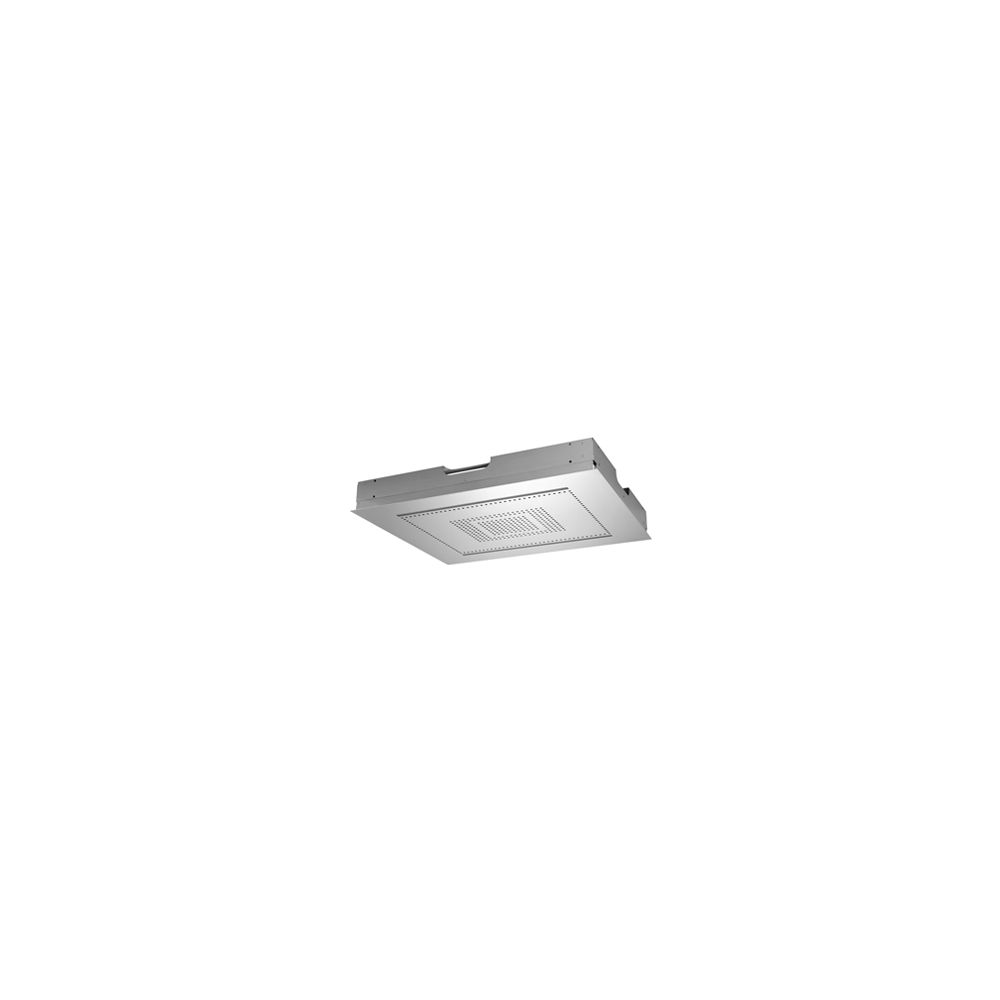

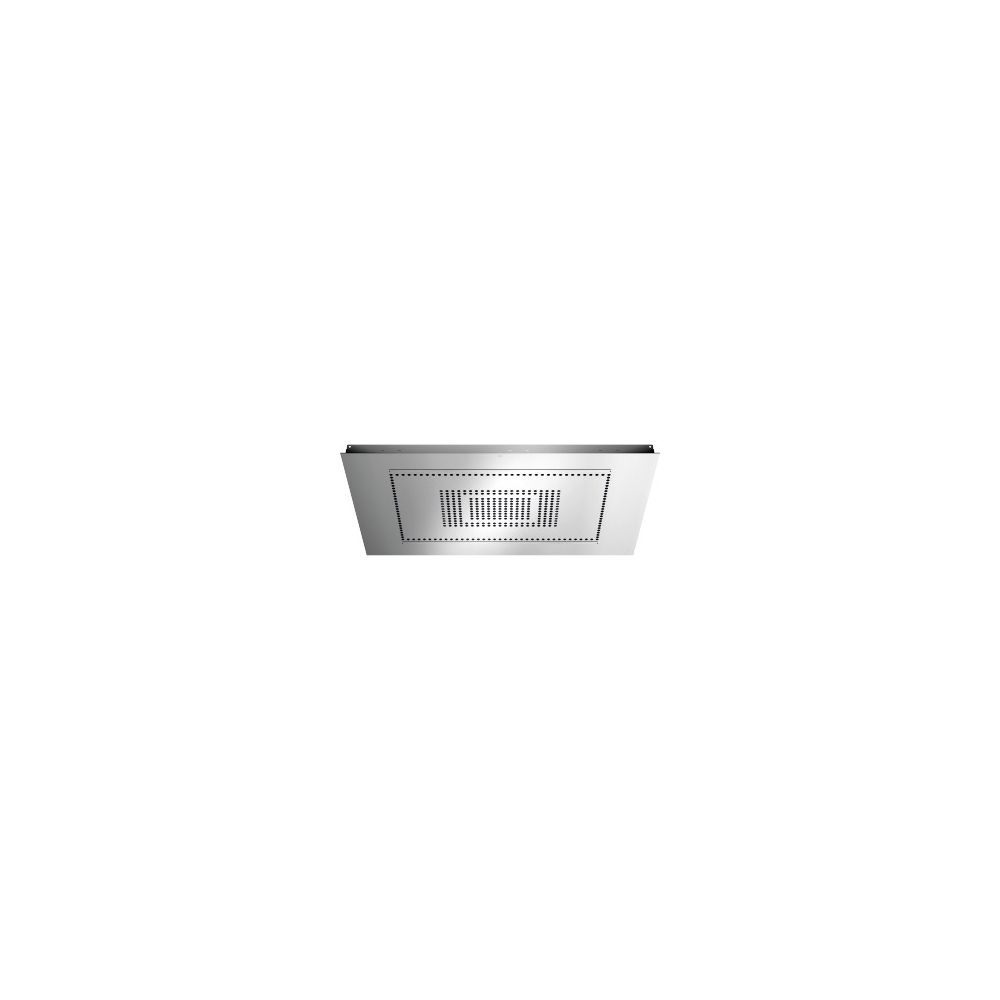

Dornbracht Regenpaneel für Deckeneinbau Serienneutral 41100979 Edelstahl poliert

Dornbracht

RAIN SKY M Regenpaneel für Deckeneinbau - Edelstahl

• Regenpaneel mit 3 verschiedenen Strahlarten
• PURIFY RAIN, 200 x 160 mm, Durchfluss max. 23,5 l/min (bei 3 Bar)
• FULL RAIN, 360 x 280 mm, Durchfluss max. 13,6 l/min (bei 3 Bar)
• Regenvorhang 720 x 540 mm, 124 Düsen

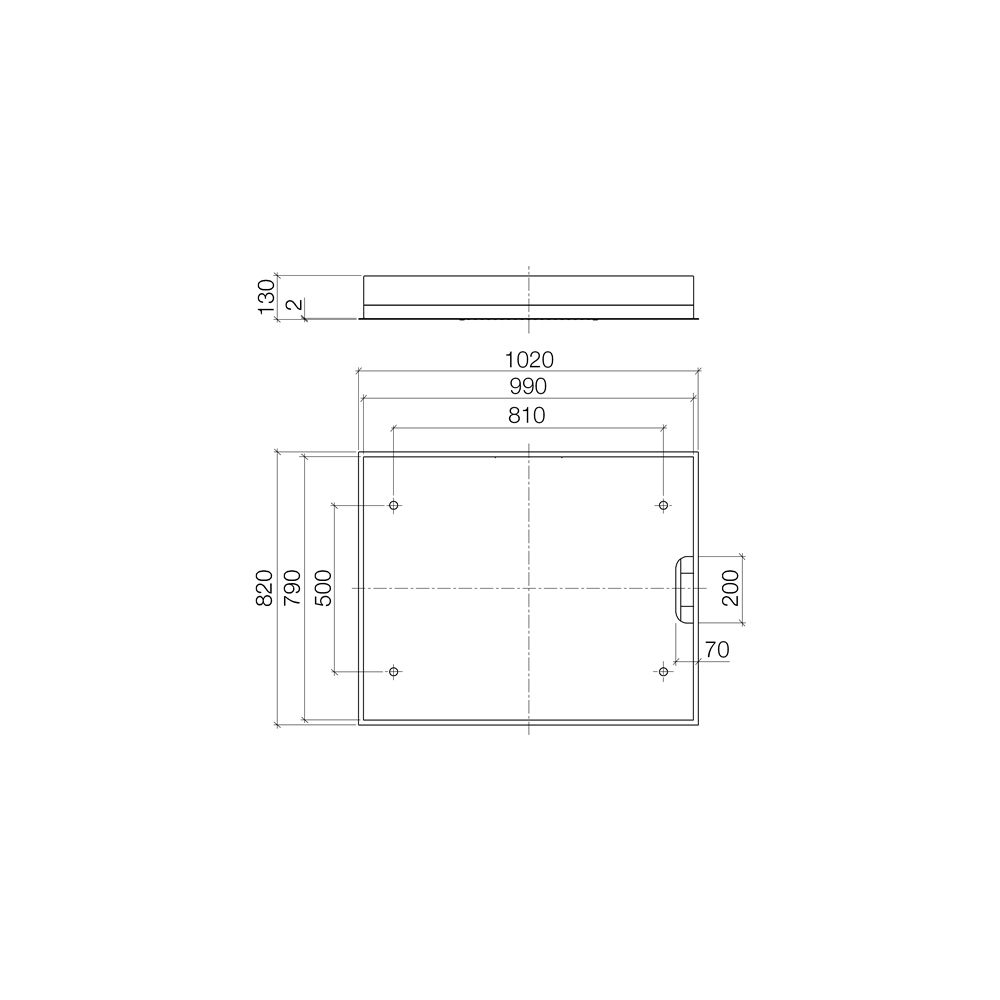

• Abdeckplatte, Edelstahl 1020 x 820 x 2 mm
• 3x flexibler Anschlussschlauch 1/2" - IG
• 4x Schwerlastanker M 10
• vormontiertes Edelstahlgehäuse 990 x 790 x 128 mm
• 2 Scharniere und Fangketten
• Technische Daten:
• Durchfluss minimal: 35 l/min (alle drei Regenarten zusammen)
• Durchfluss bei 3 bar Fließdruck in Verbindung mit xTOOL: 43 l/min
• Mindestfließdruck: 2 bar
• Max. Fließdruck 4 bar
• Gewicht: 50 kg
• Planungshinweise
• Sanitär:
• Empfohlene Wasserhärte: 6-7 °dH - bei härterem Wasser Enthärtungsanlage, die nach dem lonenaustauschverfahren arbeitet, in die Zuführungsleitung einbauen.
• Für die optimale Geräteauswahl des Warmwasserspeichers - unter Berücksichtigung weiterer Entnahmestellen und der Frequentierung des RainSky M - ist eine individuelle Bedarfsermittlung erforderlich.
• Für die Auswahl des Ablaufs unter Berücksichtigung des Durchflusses aller Produkte in der Dusche ist eine individuelle Bedarfsermittlung erforderlich. Empfehlung: Bodenablauf (Anschlusswert ) = 1,5 l/sec, Ablaufleistung DN 70
• Zuführungsleitung (warm/kalt): 2 x DN 20
• Elektro:
• FI-Schutzschalter 30 mA vorgesehen
• Zuführungsleitung 3 x 1,5 mm2 NYM
• Potentialausgleich 1 x 4 mm2
• Lichtschalter bauseits außerhalb des Duschbereichs (außerhalb Schutzbereich 2 nach DIN VDE 0100, Teil 701) vorsehen
• Nennspannung: 220 - 240 V AC
• Frequenz: 50 - 60 Hz
• Nennleistung: 2 x 22 W
• Technologie: LED, nicht dimmbar
• Lichtfarbe: ca. 3000 K

Enthält Leuchtmittel der Energieeffizienzklasse D

Dreiwege-Umstellung stellt sicher, dass der maximale Durchfluss von 2,5 Gpm nicht überschritten wird durch die gleichzeitige Nutzung von mehreren Strahlarten. Muss mit der Dreiwege-Umstellung 35 104 970-90 0010 installiert werden (Unterputz-Element enthalten) Das Aufputz-Element der Dreiwege-Umstellung muss separat bestellt werden.
