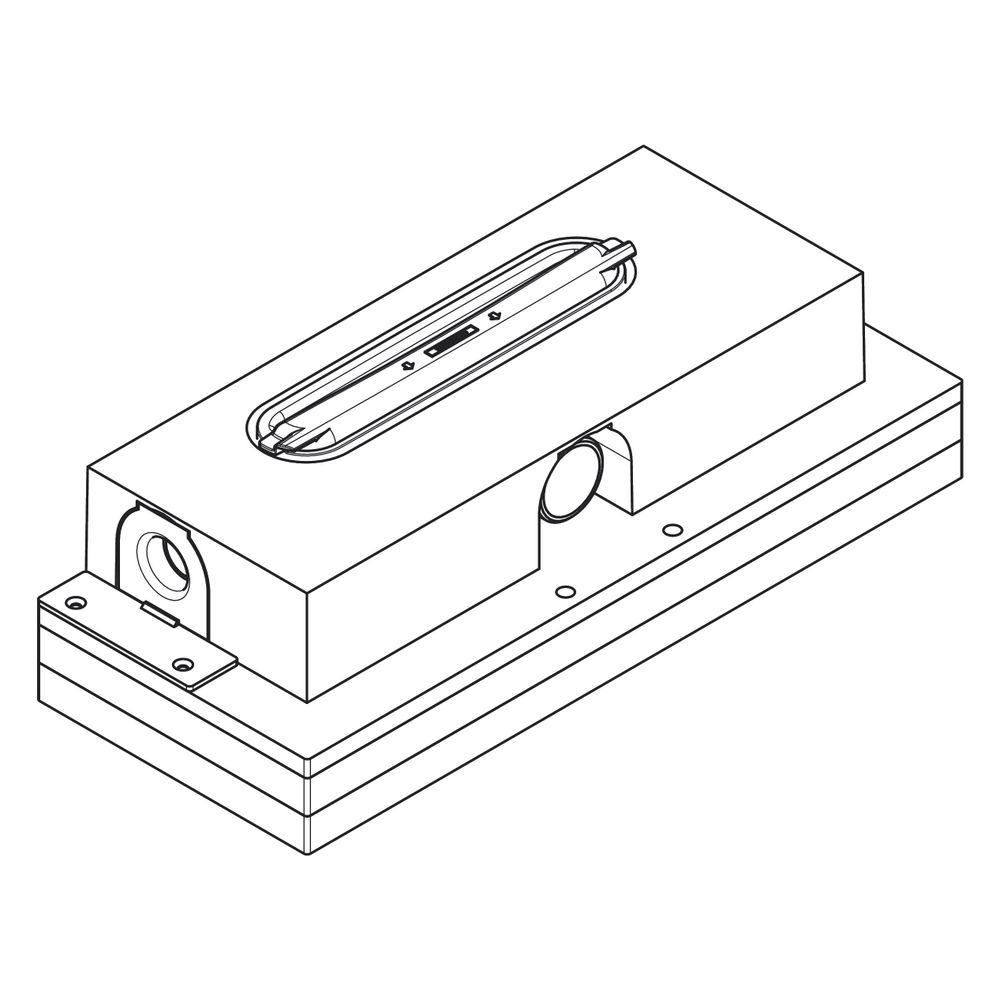

hansgrohe uBox universal Grundkörper für Duschrinnen Ablaufgehäuse für flache Installation

Der hansgrohe uBox universal Grundkörper ist ein Ablaufgehäuse für Duschrinnen, das speziell für eine flache Installation konzipiert wurde. Er eignet sich ideal für Neubau- und Sanierungsprojekte und ist passend für die hansgrohe RainDrain Fertigsets Match, Flex, Rock und Original. Dieses System bietet eine Mindestbauhöhe von 57 mm und eine hohe Ablaufleistung.

Flexible Installation und Anpassungsfähigkeit

Der Grundkörper verfügt über eine Montagehalterung, die eine einfache Befestigung am Boden ermöglicht. Die Höhenverstellung erfolgt mithilfe von Schaumstoffplatten, wodurch sich die Mindestbauhöhe von 57 mm flexibel anpassen lässt. Der Anschluss ist dreiseitig mit einem Nenndurchmesser von DN40 und einem waagerechten Auslass. Die Montageart ist sowohl wandangebunden als auch frei im Raum möglich. Zudem ist der Grundkörper für eine schallentkoppelte Montage geeignet und verfügt über einen verbreiterten Dichtungsflansch für die Anwendung von wasserdichter Membran unter Fliesenböden. Er ist ebenfalls für Betonböden geeignet.

Effiziente Entwässerung und einfache Wartung

Das Ablaufgehäuse bietet eine hohe Ablaufleistung von bis zu 33 Litern pro Minute mit dem Siphon und kann mit dem Dryphon auf bis zu 55 Liter pro Minute erhöht werden. Die Sperrwasserhöhe beträgt 30 mm, was für eine zuverlässige Geruchsabsperrung sorgt. Der integrierte Siphon ist leicht zu reinigen und herausnehmbar, was die Wartung erleichtert.

Technische Daten

• Mindestbauhöhe: 57 mm
• Bauhöhe: 70 mm
• Länge: 343 mm
• Baulänge: 139
• Nenndurchmesser Anschluss: DN40
• Rohraußendurchmesser: 40
• Richtung Auslass: waagerecht (horizontal)
• Sperrwasserhöhe: 30 mm
• Ablaufleistung mit Siphon: bis zu 33 l/min
• Ablaufleistung mit Dryphon: bis zu 55 l/min
• Anschluss: 3-seitig
• Material Rinne: Kunststoff
• Höhenverstellbar: ja
• Herausnehmbarer Geruchsverschluss: ja
• Verbreiterter Dichtungsflansch: ja
• Geeignet für Betonboden: ja
• Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: ja
• Montageart: wandangebunden, frei im Raum
• Typ des Geruchsverschlusses: flüssig
• Schallisolierend: nein

Der hansgrohe uBox universal Grundkörper für Duschrinnen bietet eine flexible und zuverlässige Lösung für flache Installationen im Badbereich. Mit seiner Mindestbauhöhe von 57 mm, einer Ablaufleistung von bis zu 55 l/min und der Kompatibilität zu verschiedenen RainDrain Fertigsets ist er eine praktische Wahl für Neubau und Sanierung. Der herausnehmbare und leicht zu reinigende Siphon unterstreicht die durchdachte Konstruktion.

Lieferumfang

• 1x Grundkörper
• 1x Siphon
• 1x werkseitig vormontiertes Dichtvlies
• 1x Höhenverstellplatten
• 1x Bauschutzkappe
