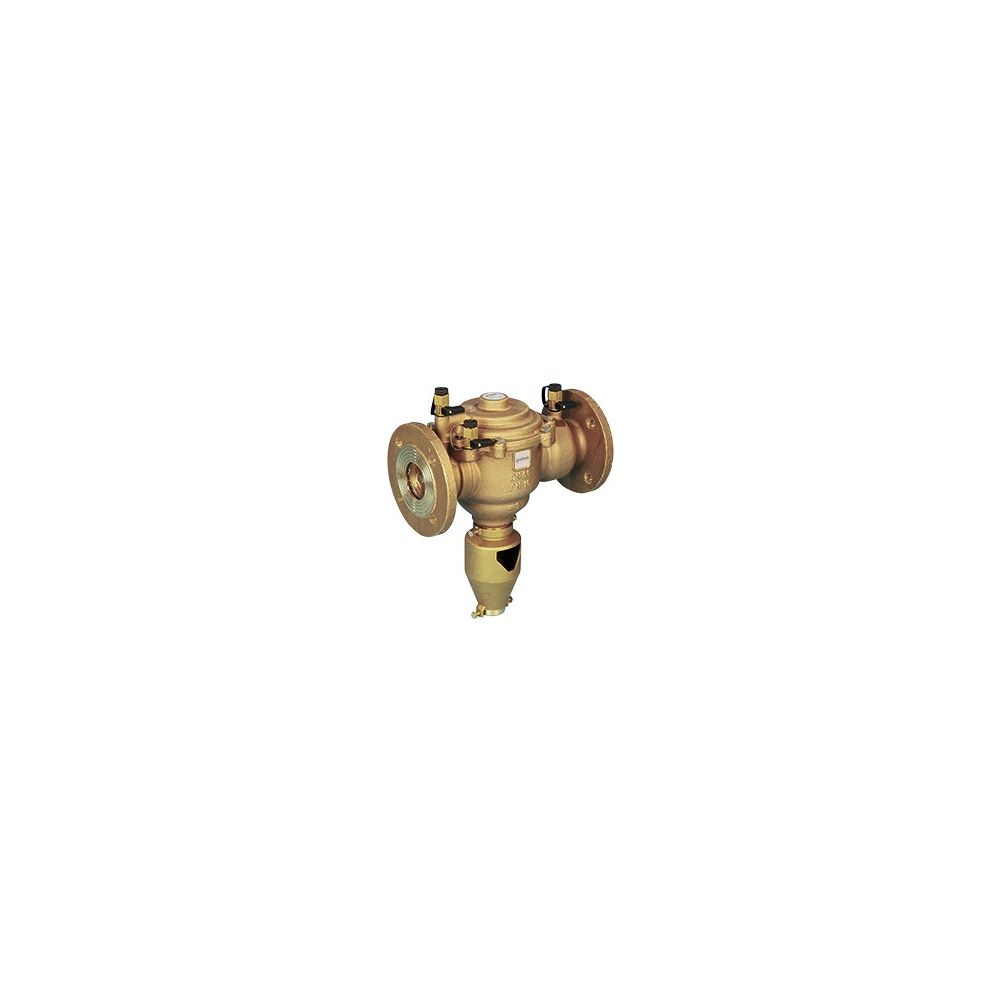

Grünbeck Geno-DK 2-Maxi Systemtrenner DN 80, 50cbm/h, 132470

Der Systemtrenner GENO-DK 2-Maxi von Grünbeck dient der zuverlässigen Absicherung von Trinkwasseranlagen gemäß DIN 1988, Teil 4. Die Armatur verhindert das Zurückfließen von Nichttrinkwasser in das öffentliche Versorgungsnetz und eignet sich für anspruchsvolle Installationen mit einem Durchfluss von bis zu 50 cbm/h.

Funktion und Aufbau

Die Komponente ist als Systemtrenner der Bauart BA nach dem Dreikammernsystem ausgeführt. Das Gehäuse besteht aus robustem Rotguss und ist für den Einsatz bis Gefahrenklasse 4 konzipiert. Zur Überwachung und Wartung verfügt das System über zwei Rückschlagventile sowie drei Manometeranschlüsse für die Vor-, Mittel- und Nachdruckzone. Ein Tropfwasseranschluss ist ebenfalls integriert.

Technische Daten

• Nennweite: DN 80
• Durchfluss max.: 50 cbm/h
• Kv-Wert: 88 cbm/h
• Nenndruck: 10 bar (Ü)
• Betriebstemperatur max.: 65 °C
• Einbaulänge: 470 mm
• Wandabstand: 150 mm
• Betriebsgewicht: 31 kg

Die leistungsstarke Armatur bietet mit einer Durchflusskapazität von 50 cbm/h und einem Nenndruck von 10 bar eine effiziente Lösung für die Absicherung komplexer Trinkwassersysteme. Durch die präzise Auslegung auf DN 80 fügt sich der Systemtrenner nahtlos in entsprechende Rohrleitungssysteme ein und unterstützt den sicheren Betrieb der Anlage.
