Resideo 4-Wege-Flanschmischer ZR, GG 20, PN 6, DN 40, Grau

Der Resideo 4-Wege-Flanschmischer ZR ist eine robuste Komponente für Heizungs- und Regelungssysteme. Gefertigt aus hochwertigem Grauguss GG20 (Gusseisen EN-GJL-200), ist dieser Mischer für einen Nenndruck von PN 6 und eine Nennweite von DN 40 ausgelegt. Er eignet sich für den Einsatz mit Heißwasser oder Glykol-Wassergemischen bis zu 50 % und ermöglicht eine präzise Regelung in vielfältigen Anwendungen.

Wie ist der Resideo 4-Wege-Flanschmischer konstruiert?

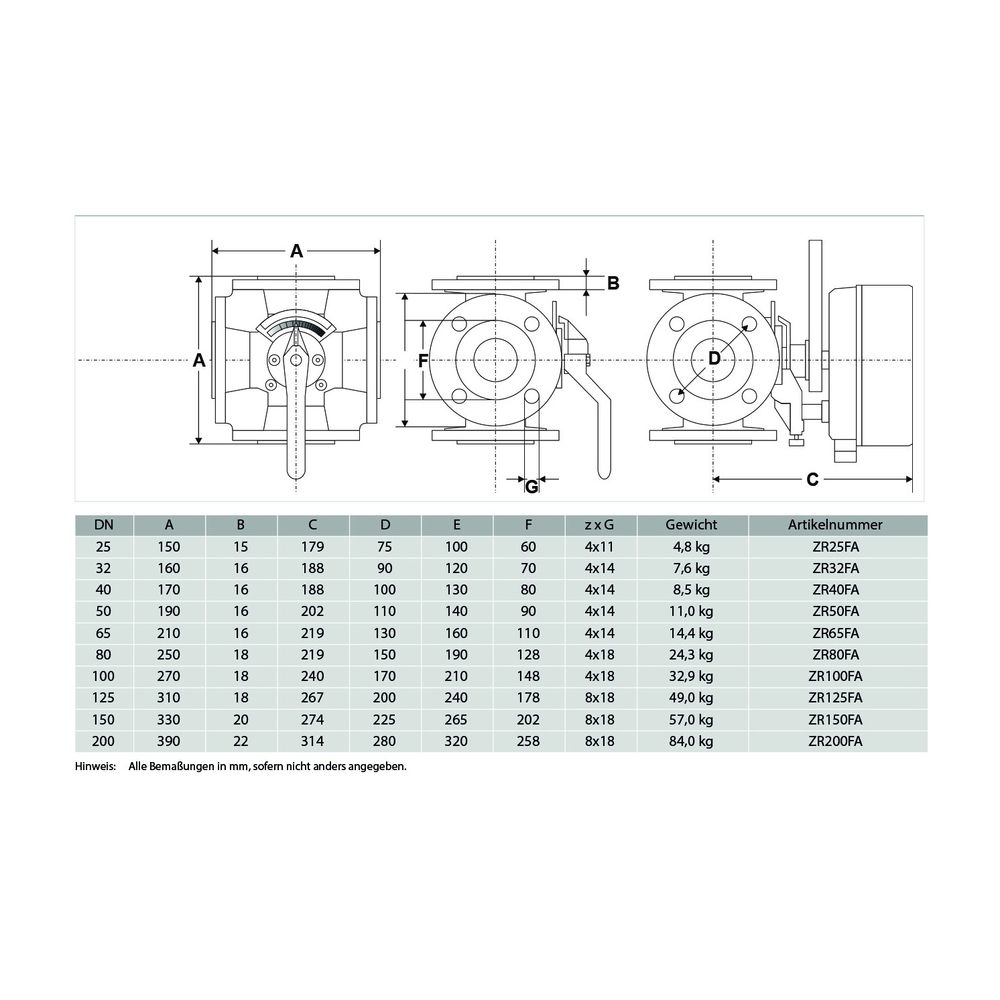

Das Gehäuse des Flanschmischers besteht aus Gusseisen EN-GJL-200 (GG 20) und ist mit einer schützenden Grundierung versehen. Ein verchromtes Mischerküken, das mit Spezialfett behandelt ist, trägt zur zuverlässigen Funktion bei. Die doppelte O-Ring-Abdichtung sorgt für eine hohe Dichtigkeit. Die Anschlüsse sind rundum vertauschbar, was die Installationsflexibilität erhöht. Die Durchführungsform ist T-förmig, und die vier Flanschanschlüsse sind für einen Nenndurchmesser DN 40 ausgelegt.

Für welche Medien und Betriebsbedingungen ist der Flanschmischer geeignet?

Der Mischer ist für den Einsatz mit Wasser und Glykol-Wassergemischen von maximal 50 % gemäß VDI 2035 konzipiert. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 °C und 130 °C. Der Nenndruck beträgt PN 6, und der Kvs-Wert liegt bei 25 m³/h. Diese Eigenschaften machen den Flanschmischer geeignet für anspruchsvolle Heizungs- und Regelungssysteme.

Wie erfolgt die Bedienung des Flanschmischers?

Die Bedienung des Resideo 4-Wege-Flanschmischers erfolgt über einen Elektromotor, der eine präzise Steuerung des Mischvorgangs ermöglicht. Der Drehwinkel beträgt 90 °, was eine genaue Regelung des Mischverhältnisses erlaubt. Die Flanschausführung mit vier Anschlüssen bietet flexible Anschlussmöglichkeiten für verschiedene Rohrsysteme.

Technische Daten

• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Nennweite: DN 40
• Nenndruck: PN 6
• Kvs-Wert: 25 m³/h
• Drehwinkel: 90 °
• Mediumtemperatur (Dauerbetrieb): 2 °C - 130 °C
• Bedienung: Elektromotor
• Anschluss: Flansch
• Durchführungsform: T-förmig
• Max. Druckunterschied bei 20 °C: 0,1

Der Resideo 4-Wege-Flanschmischer ZR bietet eine robuste Konstruktion aus Grauguss mit verchromtem Mischerküken und doppelter O-Ring-Abdichtung. Mit einer Nenndruckstufe von PN 6, einem Kvs-Wert von 25 m³/h und einer Mediumtemperatur von bis zu 130 °C ist er eine effiziente Komponente für vielfältige Heizungs- und Regelungsanwendungen. Die flexible Flanschausführung und die elektromechanische Bedienung ermöglichen eine präzise und zuverlässige Mischfunktion.
