Resideo Stellantrieb ML6420, 20mm Hub, 600N, 230V AC, 3-Punkt, 60s, mit Handverstellung

Der Resideo Stellantrieb ML6420 ist ein robuster Linearantrieb mit einem Hub von 20 mm und einer Stellkraft von 600 N. Er ist für den Einsatz mit einer Netzspannung von 230 V AC und einem Dreipunkt-Steuersignal konzipiert. Mit einer Laufzeit von 60 Sekunden und integrierter Handverstellung bietet dieser Antrieb eine zuverlässige Lösung für die Regelung verschiedener Ventilserien von Resideo, darunter die neuen Serien DE/DI, XE/XI, DF-B-CI, DF-B-NI, DF-C, DF-D, XF-A, XF-B, XF-D sowie Vorgängermodelle wie V5011, V5013, V5016A, V5025, V5049, V5050 und V5329.

Welche Eigenschaften zeichnen den Resideo Stellantrieb ML6420 aus?

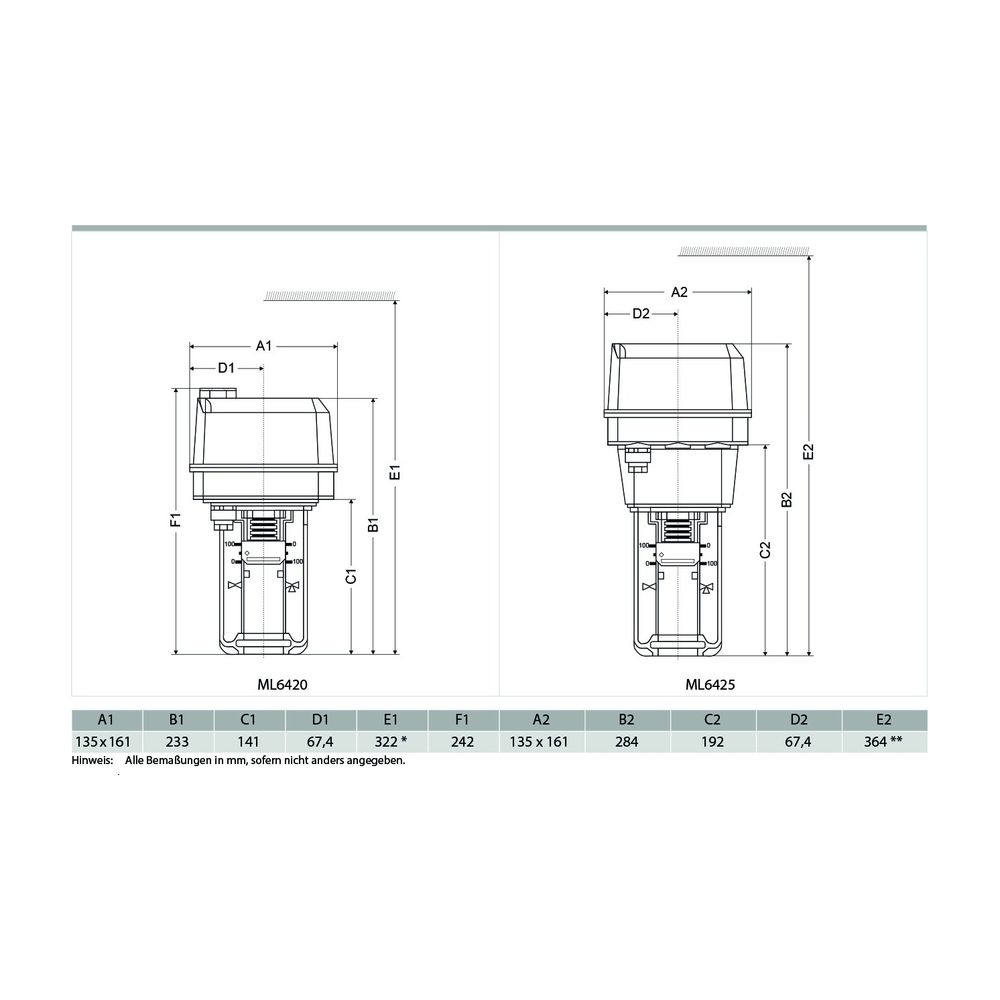

Der ML6420 ist als Linearantrieb mit reversierbarem Lauf ausgeführt. Das Gehäuse besteht aus widerstandsfähigem Kunststoff, was eine robuste und langlebige Konstruktion ermöglicht. Mit einer Breite von 135 mm, einer Höhe von 242 mm und einer Tiefe von 161 mm ist der Antrieb kompakt dimensioniert. Die Übertragung erfolgt über Zahnräder, die eine präzise und zuverlässige Bewegung des Ventils sicherstellen.

Für welche Ventilserien ist der ML6420 geeignet?

Der Stellantrieb ist mit einer Vielzahl von Resideo Ventilserien kompatibel. Dazu gehören die aktuellen Serien DE/DI, XE/XI, DF-B-CI, DF-B-NI, DF-C, DF-D, XF-A, XF-B und XF-D. Ebenso passt er auf die Vorgängermodelle der Serien V5011, V5013, V5016A, V5025, V5049, V5050 und V5329. Diese breite Kompatibilität macht den ML6420 vielseitig in unterschiedlichen Regelungsanwendungen einsetzbar.

Welche elektrischen und steuerungstechnischen Merkmale bietet der Stellantrieb?

Der Stellantrieb arbeitet mit einer Netzspannung von 230 V AC und weist eine maximale elektrische Leistungsaufnahme von 6,5 VA auf. Die Steuerung erfolgt über ein Dreipunkt-Signal, welches eine modulierende Regelung unterstützt. Das Gerät verfügt über keine Hilfskontakte oder Endkontakte und ist nicht mit einer Sicherheitsfunktion ausgestattet. Der zulässige Umgebungstemperaturbereich liegt zwischen -10 und 50 °C, bei einer relativen Luftfeuchtigkeit von 5 bis 95 %.

Welche Bedien- und Schutzfunktionen sind integriert?

Der ML6420 ist mit einer Handbedienung ausgestattet, die eine manuelle Verstellung des Ventils ermöglicht. Eine Stellungsanzeige visualisiert die aktuelle Position des Antriebs. Die Schutzart IP54 bietet Schutz gegen Staub und Spritzwasser, wodurch der Einsatz in verschiedenen Umgebungen möglich ist. Der Antrieb ist nicht explosionsgeschützt und besitzt keine Zustandsmeldung oder Kommunikationsprotokolle.

Technische Daten

• Hublänge: 20 mm
• Stellkraft: 600 N
• Netzspannung: 230 V AC
• Max. elektrische Leistungsaufnahme: 6,5 VA
• Steuersignal: Dreipunkt
• Laufzeit: 60 s
• Schutzart (IP): IP54
• Werkstoff des Gehäuses: Kunststoff
• Handbedienung: Ja
• Umgebungstemperatur: -10 bis 50 °C

Der Resideo Stellantrieb ML6420 bietet eine präzise und zuverlässige Ventilsteuerung für vielfältige Anwendungen. Mit seiner Stellkraft von 600 N, einem Hub von 20 mm und der 230 V AC Netzspannung ist er eine leistungsstarke Komponente für moderne Regelungssysteme. Die einfache Handhabung durch die integrierte Handbedienung und die robuste Bauweise aus Kunststoff mit IP54 Schutzart unterstreichen die Funktionalität dieses Linearantriebs.
