Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, AA, 3/4"

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer aus Messing ist für geschlossene Wassererwärmer bis 200 Liter ausgelegt und entspricht den Anforderungen der DIN 1988 sowie DIN 4753 Teil 1. Sie ist DVGW-bauteilgeprüft und schallschutzgeprüft der Gruppe I ohne Auflage. Diese Sicherheitsgruppe ist ideal für Trinkwasseranlagen, bei denen ein sicherer Betrieb und eine präzise Druckminderung erforderlich sind. Sie besteht aus einem Kugelabsperrventil, einem Sicherheitsventil, einem Rückflussverhinderer mit Prüf- und Entleerungsstopfen sowie einem zusätzlichen Druckminderer.

Welche Komponenten umfasst die Sicherheitsgruppe SG150D?

Die Resideo Sicherheitsgruppe SG150D kombiniert mehrere sicherheitsrelevante Armaturen in einem Gerät. Ein Kugelabsperrventil ermöglicht die Absperrung der Wasserzufuhr, während ein Sicherheitsventil den Überdruck im System reguliert und so den Wassererwärmer schützt. Der Rückflussverhinderer verhindert das Zurückfließen von Wasser in die Trinkwasserleitung und ist mit einem Prüf- und Entleerungsstopfen ausgestattet, der Wartungsarbeiten erleichtert. Zusätzlich ist ein Druckminderer integriert, der den Systemdruck auf einen definierten Wert reduziert und so die Betriebssicherheit erhöht.

Aus welchem Material besteht die Sicherheitsgruppe und wie ist sie ausgeführt?

Das Gehäuse der Sicherheitsgruppe SG150D besteht aus entzinkungsbeständigem Messing, was eine lange Lebensdauer und Korrosionsbeständigkeit sicherstellt. Die Ausführung ist rechtwinklig mit Außengewindeanschlüssen und einer Nennweite von 3/4 Zoll (20). Die Sicherheitsgruppe ist unbehandelt und für den Einbau in waagerechter oder senkrechter Lage geeignet.

Welche technischen Anforderungen und Prüfungen erfüllt die Sicherheitsgruppe?

Die Sicherheitsgruppe SG150D ist DVGW-bauteilgeprüft und erfüllt die Anforderungen der DIN 1988 sowie DIN 4753 Teil 1. Das Sicherheitsventil ist gemäß TRD 721 bauteilgeprüft. Die Druckstufe beträgt PN 16, der maximale Vordruck liegt bei 16 bar. Der Ansprechdruck des Sicherheitsventils beträgt 6 bar, der zulässige Hinterdruck bewegt sich zwischen 1,5 bar und 6 bar. Die maximale Boilerleistung beträgt 150 kW, und die maximale Mediumtemperatur ist auf 40 °C begrenzt. Die Sicherheitsgruppe ist schallschutzgeprüft der Gruppe I ohne Auflage.

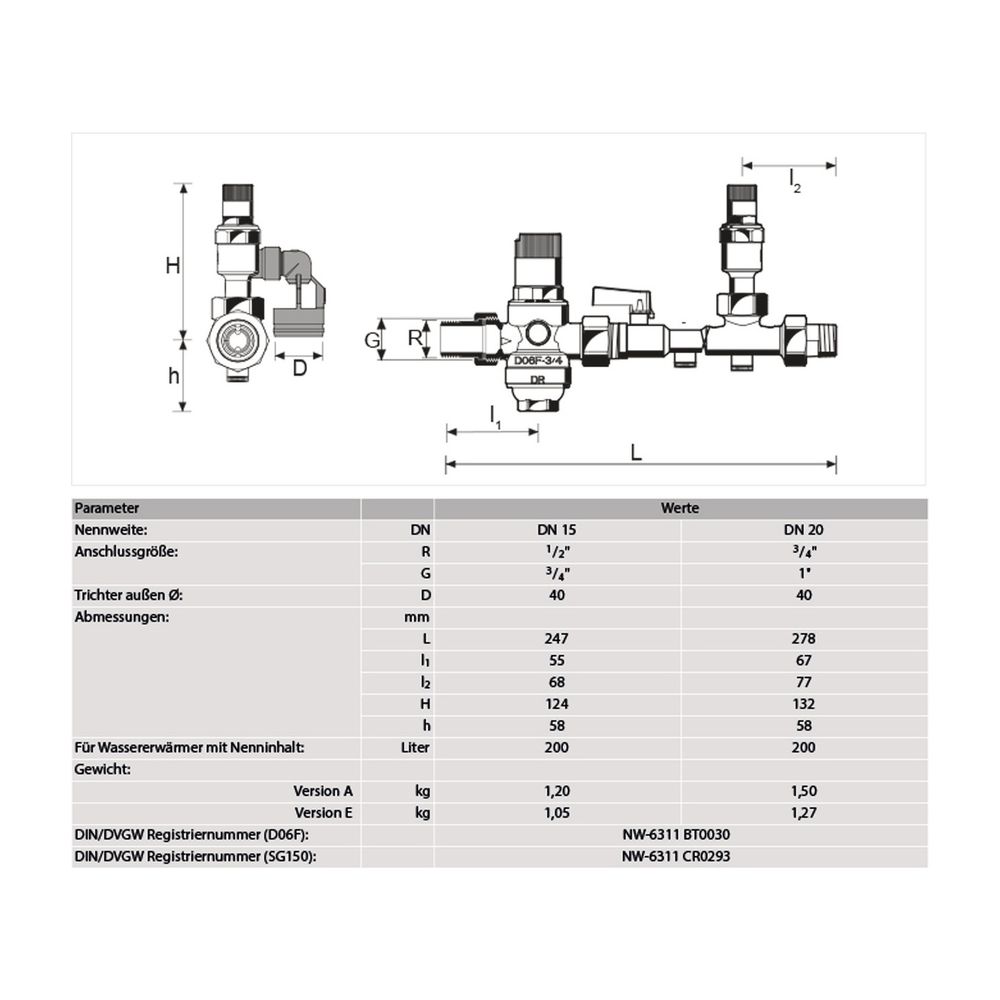

Technische Daten

• Anschluss: Außengewinde
• Nennweite: 3/4 Zoll (20)
• Werkstoff Gehäuse: Messing
• Druckstufe: PN 16
• Maximaler Vordruck: 16 bar
• Ansprechdruck Sicherheitsventil: 6 bar
• Hinterdruckbereich: 1,5 bar - 6 bar
• Maximale Boilerleistung: 150 kW
• Maximale Mediumtemperatur: 40 °C
• Einbaulage: waagrecht oder senkrecht

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer bietet eine zuverlässige Kombination aus Absperr-, Sicherheits- und Rückflussverhinderungsfunktionen für geschlossene Wassererwärmer bis 200 Liter. Mit ihrem robusten Gehäuse aus entzinkungsbeständigem Messing, einer Druckstufe von PN 16 und einer maximalen Boilerleistung von 150 kW stellt sie eine langlebige und normgerechte Lösung für die Trinkwasserinstallation dar.
