Resideo Strang- und Absperrventil Kombi-2-Pl, R 1/2", Kvs 2.6

Das Resideo Strang- und Absperrventil Kombi-2-Pl ist ein zweifachregelndes Strangregulierventil für den Rücklauf. Mit einem R 1/2" Anschluss und einem Kvs-Wert von 2,6 bietet es präzise Regelung und zusätzliche Funktionen wie Absperren, Entleeren, Füllen und Messen. Es ist ideal für den Einsatz in Heizungsanlagen mit Wasser oder Wasser-Glykolgemischen.

Welche Funktionen bietet das Kombi-2-Pl Ventil?

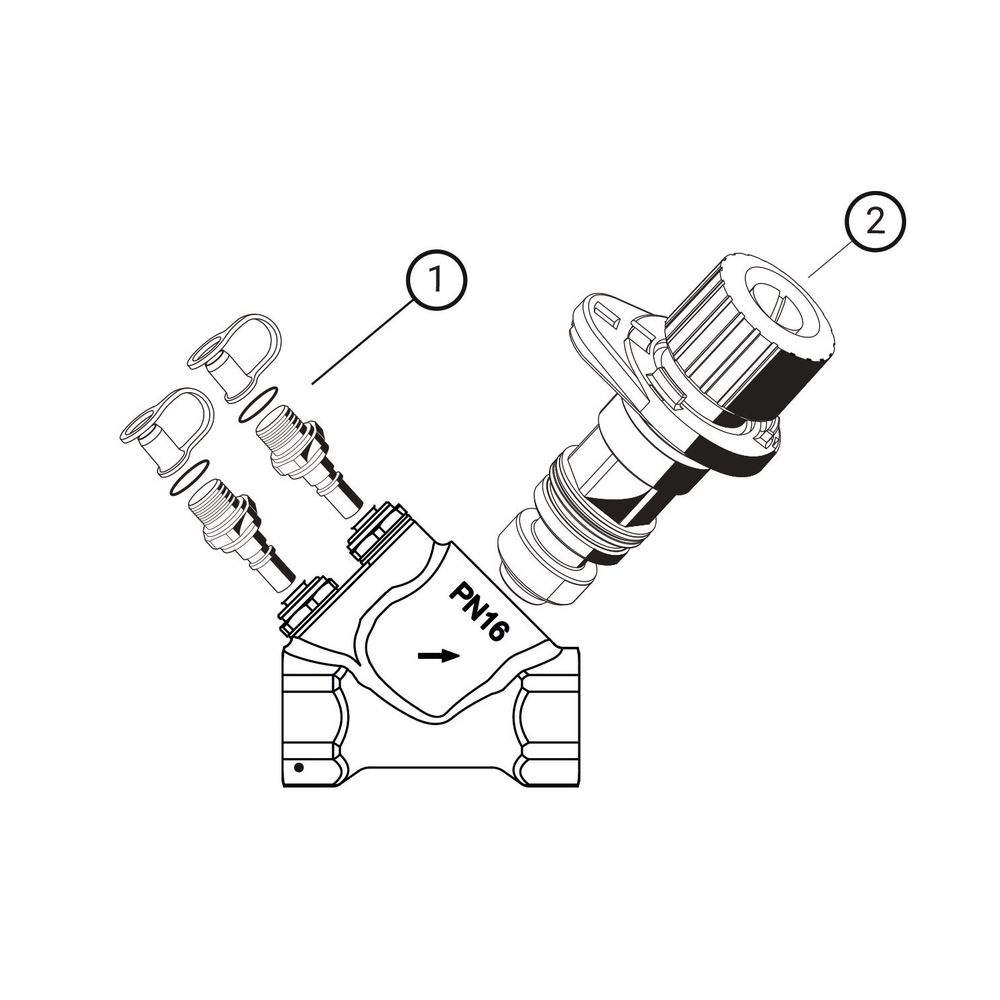

Das Resideo Kombi-2-Pl ermöglicht eine variable Drosselöffnung zur präzisen Strangregulierung im Rücklauf. Neben der Regelung sind Absperr-, Entleer-, Füll- und Messfunktionen integriert. Das Entleeren und Befüllen erfolgt komfortabel über Adapter an den Messanschlüssen. Die Voreinstellungswerte am Griff sind in großen Buchstaben gut lesbar und werden durch eine Schraube unter dem Griff arretiert. Die einmal vorgenommene Voreinstellung bleibt während eines Absperrvorgangs unverändert. Das Ventil kann in Kombination mit dem Messcomputer BasicMess-2 (VM242) eingestellt werden, wobei alle relevanten Durchflusswerte bereits im Messcomputer integriert sind.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsbeständigem Messing gefertigt. Für größere Nennweiten (DN65-DN80) kommt Rotguss zum Einsatz. Der Ventileinsatz besteht ebenfalls aus Messing. O-Ringe aus EPDM und Dichtungen aus PTFE ermöglichen eine zuverlässige Abdichtung, während das Handrad aus robustem Kunststoff gefertigt ist. Die Werkstoffgüte des Gehäuses ist Messing, entzinkungsbeständig (DZR).

Welche technischen Merkmale und Anschlussmöglichkeiten bietet das Ventil?

Das Ventil verfügt über zylindrische Innengewinde (BSPP) mit einer Nennweite von DN 15 (R 1/2"). Es ist für einen Nenndruck von PN 16 und einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann von -20 °C bis 130 °C reichen, bei einem zulässigen pH-Wert von 8 bis 9,5. Es ist speziell für Heizungswasser und Wasser-Glykolgemische nach VDI 2035 (bis 50 % Glykol) geeignet. Das Ventil ist für die Handbedienung vorgesehen und besitzt Messanschlüsse, Messnippel sowie einen Standanzeiger. Die Bedienhöhe beträgt 101 mm.

Wie unterstützt das Ventil den hydraulischen Abgleich?

Das Kombi-2-Pl Ventil ermöglicht einen statischen hydraulischen Abgleich. Es kann in Kombination mit dem Messcomputer BasicMess-2 (VM242) eingestellt werden, wobei alle relevanten Durchflusswerte bereits im Messcomputer integriert sind. Dies erleichtert die präzise Einstellung und Überwachung des Durchflusses im Heizsystem.

Technische Daten

• Anschluss: Innengewinde zylindrisch (BSPP) R 1/2"
• Kvs-Wert: 2,6
• Nennweite: DN 15
• Nenndruck: PN 16
• Max. Arbeitsdruck: 16 bar
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 130 °C
• pH-Wert: 8 bis 9,5
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Hydraulischer Abgleich: statisch

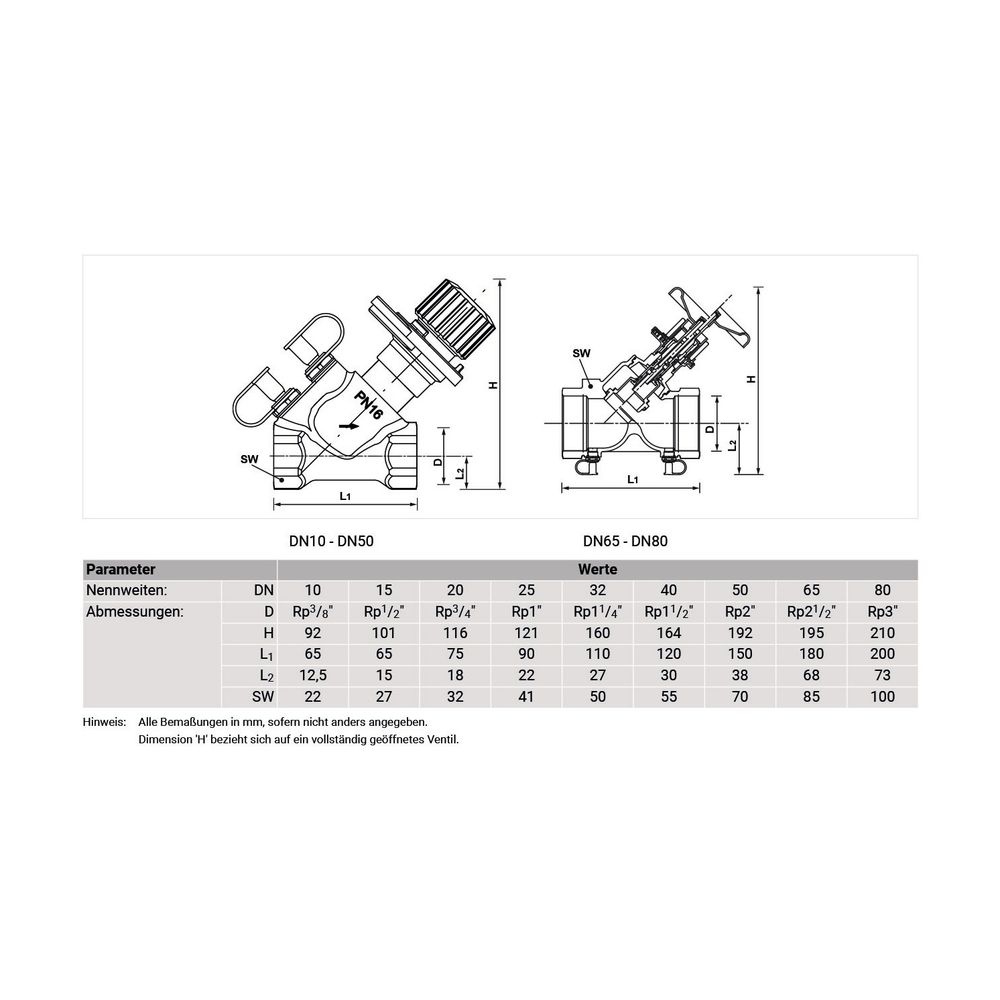

• Bedienhöhe: 101 mm

Das Resideo Strang- und Absperrventil Kombi-2-Pl ist eine zuverlässige und vielseitige Lösung für die präzise Regelung und den hydraulischen Abgleich in Heizungsanlagen. Mit seinem Kvs-Wert von 2,6, der robusten Bauweise aus entzinkungsbeständigem Messing und der Fähigkeit zum Absperren, Entleeren, Füllen und Messen bietet es umfassende Funktionalität und Betriebssicherheit bei Mediumtemperaturen von -20 °C bis 130 °C.
