Resideo Drehantrieb MR6, 24V AC, 50Hz, 2-Punkt, MR6-24-2POS

Der Resideo Drehantrieb MR6, Typ Honeywell Home MR6-24-2POS, ist ein robuster Ventilantrieb für 6-Wege-Ventile der Serie VBG26. Er ist für die präzise Steuerung von Heiß- und Kaltwasser in Heizungs-, Lüftungs- und Klimaanlagen (HVAC) konzipiert. Mit einer 2-Punkt-An/Aus-Arbeitsweise und einer Spannungsversorgung von 24 V AC bei 50 Hz bietet dieser Drehantrieb eine zuverlässige Lösung für vielfältige Anwendungen.

Wie funktioniert der Resideo Drehantrieb MR6?

Der MR6 arbeitet als rotierender Antrieb mit einem Zweipunkt-Steuersignal (An/Aus). Die Steuerung der Ventile erfolgt durch eine Drehbewegung von bis zu 90 Grad, die über ein Zahnradgetriebe übertragen wird. Die Laufzeit für eine vollständige Drehung beträgt 75 Sekunden. Eine Handbedienung und eine mechanische Stellungsanzeige sind integriert, um Wartung und Überwachung zu erleichtern.

Für welche Anwendungen ist der MR6 geeignet?

Dieser Drehantrieb ist speziell für den Einsatz mit 6-Wege-Ventilen der Baureihe VBG26 konzipiert. Er wird in Heizungs-, Lüftungs- und Klimaanlagen eingesetzt, um die Regelung von Heiß- und Kaltwasser zu ermöglichen. Die Schutzart IP44 schützt das Gerät gegen Spritzwasser aus allen Richtungen und vor Fremdkörpern, was eine flexible Installation in verschiedenen technischen Umgebungen ermöglicht. Der Anschluss an das Ventil ist markengebunden.

Welche technischen Merkmale zeichnen den MR6 aus?

Das Gehäuse des Antriebs besteht aus robustem Kunststoff. Der Antrieb bietet ein Drehmoment von 8 Nm. Die maximale elektrische Leistungsaufnahme beträgt 3 VA, und der Energieverbrauch im Betrieb liegt ebenfalls bei 3 VA. Der Drehantrieb ist für eine Umgebungstemperatur von 1 bis 55 und eine zulässige relative Feuchtigkeit von 0 bis 80 ausgelegt. Es sind keine Hilfskontakte oder Sicherheitsfunktionen integriert.

Technische Daten

• Drehmoment: 8 Nm
• Max. Drehwinkel: 90 °
• Laufzeit: 75 s
• Netzspannung: 24 V AC
• Max. elektrische Leistungsaufnahme: 3 VA
• Schutzart: IP44
• Werkstoff des Gehäuses: Kunststoff

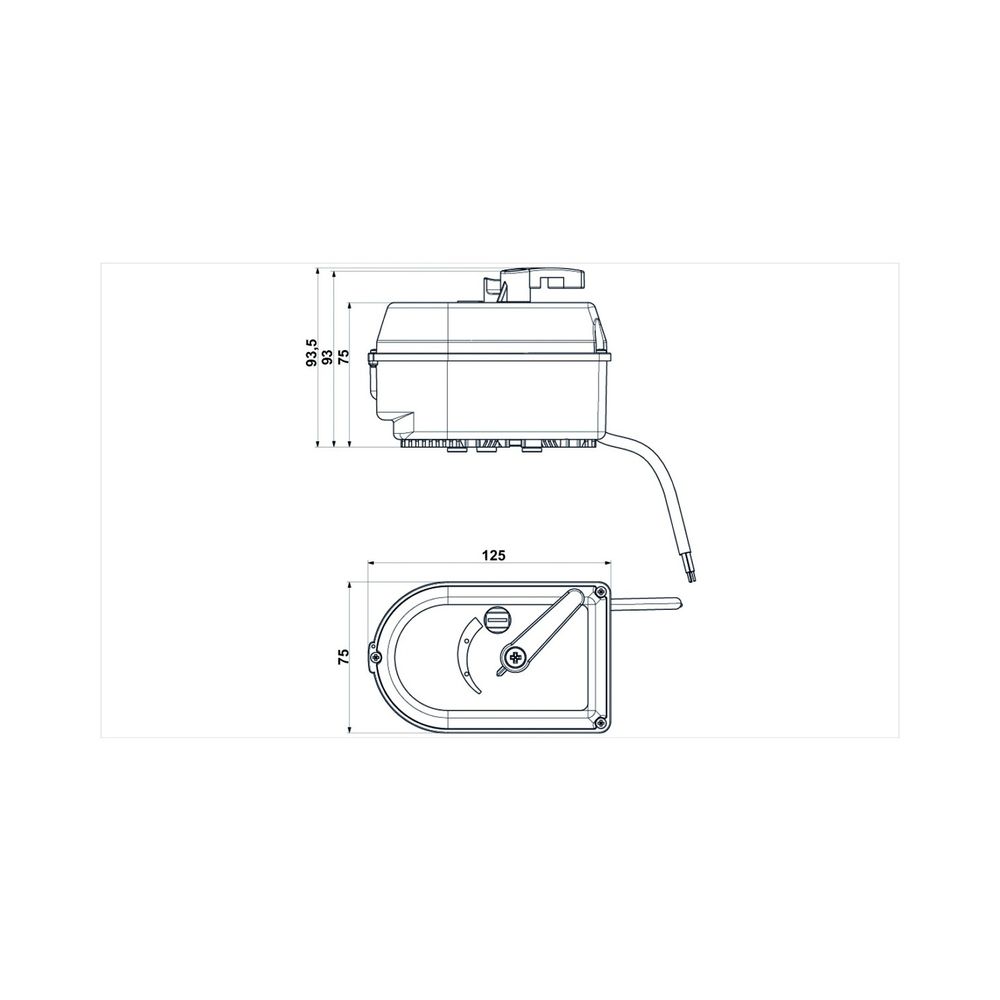

• Breite: 125 mm
• Höhe: 93,5 mm
• Tiefe: 125 mm

Der Resideo Drehantrieb MR6 bietet eine zuverlässige Steuerung von 6-Wege-Ventilen in Heizungs-, Lüftungs- und Klimaanlagen. Mit einem Drehmoment von 8 Nm, einem 90-Grad-Drehwinkel und einer Laufzeit von 75 Sekunden erfüllt er die Anforderungen an eine präzise An/Aus-Regelung bei 24 V AC Betriebsspannung. Die Schutzart IP44 und das robuste Kunststoffgehäuse sorgen für eine flexible und sichere Installation.
