Resideo Drosselventil Kombi-4 2x Aussengewinde, Messing, DN 20

Der Resideo Drosselventil Kombi-4 mit zwei Außengewinden und einer Nennweite von DN 20 ist ein robustes Messingventil, das speziell für den hydraulischen Abgleich in Warmwasser-Zirkulationssystemen entwickelt wurde. Es ermöglicht die manuelle Voreinstellung des Durchflusses in der Zirkulationsleitung und ist für den Einsatz in Trinkwasser-Zirkulationssystemen geeignet. Das Ventil unterstützt eine Mediumtemperatur von 2 bis 130 °C und ist mit einem unbehandelten, entzinkungsbeständigen Messinggehäuse ausgestattet.

Wie wird der hydraulische Abgleich mit dem Kombi-4 realisiert?

Das Kombi-4 Drosselventil dient zur statischen Einstellung des Durchflusses in der Zirkulationsleitung, um einen hydraulischen Abgleich zu schaffen. Durch manuelle Voreinstellung kann der Volumenstrom gedrosselt werden, was eine gleichmäßige Verteilung des Wassers in den Strängen des Zirkulationssystems fördert. Dies trägt zur Optimierung der Systemeffizienz und zur Vermeidung von Über- oder Unterversorgung einzelner Leitungsabschnitte bei.

Welche Funktion hat der thermische Regelaufsatz?

Das Ventil kann optional mit einem thermischen Regelaufsatz ausgestattet werden, der eine präzise Einstellung der Wassertemperatur in der Zirkulationsleitung ermöglicht. Dieser Aufsatz kann ohne Unterbrechung der Wasserversorgung nachgerüstet werden. Bei einer Temperatureinstellung zwischen 50 und 60 °C unterstützt der thermische Regelaufsatz die thermische Desinfektion gemäß DVGW-Arbeitsblatt W551, wodurch die Desinfektion aller Stränge gefördert und gleichzeitig der hydraulische Abgleich während der Desinfektion aufrechterhalten wird, um eine umfassende Desinfektion aller Stränge zu unterstützen.

Für welche Medien und Einsatzbereiche ist das Ventil geeignet?

Das Kombi-4 ist für den Einsatz in Trinkwasser-Zirkulationssystemen konzipiert und eignet sich für Leitungswasser sowie warmes Trinkwasser. Es ist nicht für Heizungswasser geeignet. Die zulässige Mediumtemperatur liegt zwischen 2 und 130 °C, und der maximale Betriebsdruck beträgt PN 16. Das Ventil ist mit zylindrischen Außengewinden nach BSPP (ISO 228-1) ausgestattet und ermöglicht eine handbediente Einstellung.

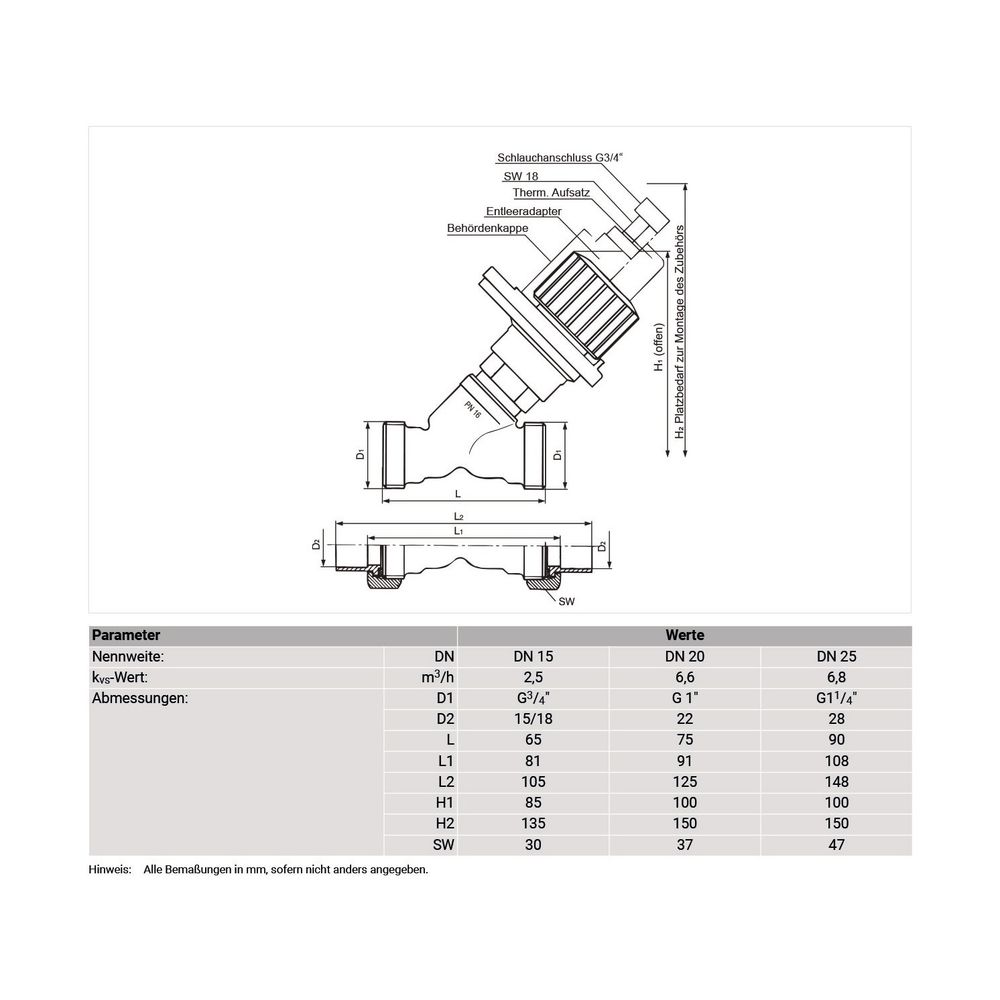

Welche Werkstoffe und Anschlussmaße sind relevant?

Das Gehäuse des Drosselventils besteht aus unbehandeltem, entzinkungsbeständigem Messing (DZR), was eine hohe Korrosionsbeständigkeit im Trinkwassereinsatz ermöglicht. Die Nennweite beträgt DN 20, und die Anschlusslängen beider Außengewinde betragen jeweils 37,5 mm. Der Rohraußendurchmesser ist 20 mm, und die Spindel ist im Winkel von 45 Grad angeordnet.

Technische Daten

• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Nennweite: DN 20
• Anschlüsse: 2x Außengewinde zylindrisch BSPP (ISO 228-1)
• Kvs-Wert: 6,4
• Mediumtemperatur: 2 °C - 130 °C
• Maximaler Betriebsdruck: PN 16 (16 bar)
• Hydraulischer Abgleich: statisch
• Bedienung: manuell
• Spindelwinkel: 45 Grad
• Oberflächenschutz: unbehandelt

Das Resideo Drosselventil Kombi-4 bietet eine zuverlässige Lösung für den hydraulischen Abgleich in Trinkwasser-Zirkulationssystemen. Mit seiner robusten Messingausführung, der Möglichkeit zur manuellen Durchflussregelung und der Option zur Nachrüstung eines thermischen Regelaufsatzes unterstützt es eine effiziente und sichere Wasserversorgung bei Temperaturen bis 130 °C und einem Betriebsdruck bis PN 16.
