Resideo Füllventil FV300 Kugelgraphitguss, PN 16, DN 100

Das Resideo Füllventil FV300 aus Kugelgraphitguss ist ein robustes Bauteil für die Wasserversorgung sowie industrielle und gewerbliche Anlagen. Mit einer Nennweite von DN 100 und einer Druckstufe von PN 16 eignet sich das pulverbeschichtete Ventil ideal zum Befüllen von Hochbehältern, Behältern und Tanks. Die Steuerung erfolgt über das Eigenmedium mittels einer Impulsleitung, die an ein externes Schwimmerventil angeschlossen wird.

Wie funktioniert das Resideo Füllventil FV300?

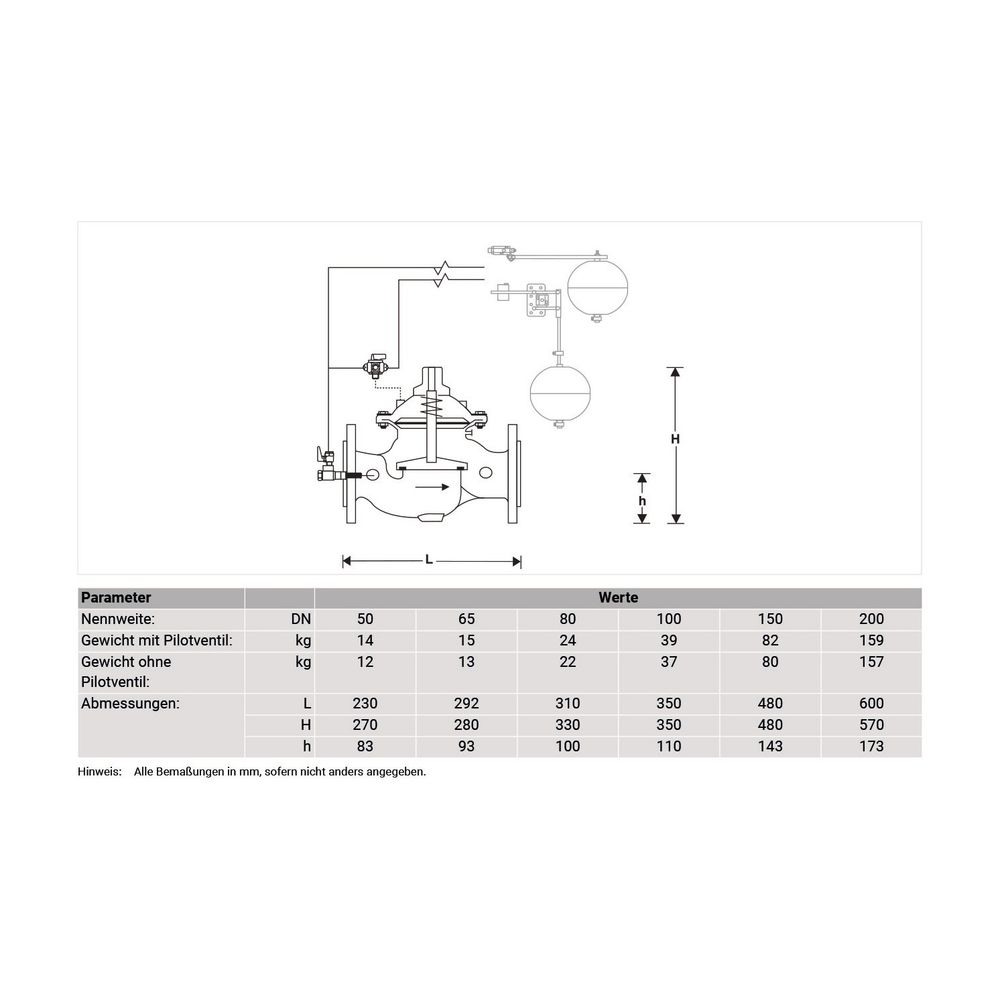

Das Füllventil FV300 wird durch das Eigenmedium über eine Impulsleitung gesteuert. Hierbei dienen externe Schwimmerventile als Pilotventil, welche die Schaltdifferenzen für das Öffnen und Schließen des Ventils regeln. Diese Schaltdifferenzen sind zwischen 5 cm und 40 cm einstellbar. Die Pilotschwimmerventile sind nicht im Lieferumfang enthalten und als Zubehör erhältlich. Das Ventil ist in Membranausführung konzipiert und verfügt über eine mechanische Druckkompensation.

Für welche Anwendungen ist das Füllventil FV300 geeignet?

Das Füllventil FV300 ist speziell für den Einsatz in der Wasserversorgung sowie in industriellen und gewerblichen Anlagen vorgesehen. Es dient dem zuverlässigen Befüllen von Hochbehältern, Behältern und Tanks. Das Ventil ist für Trinkwasser geeignet und nicht für den Einsatz mit Glykol ausgelegt. Es arbeitet mit einem Vordruck von maximal 16 bar und einem Mindestdruck von 0,7 bar. Die Mediumtemperatur kann dabei zwischen 2 °C und 80 °C liegen.

Welche Materialien und Anschlüsse bietet das Füllventil?

Das Gehäuse des Resideo Füllventils FV300 besteht aus hochwertigem Kugelgraphitguss (Gusseisen GGG 40 / GJS-400-15) und ist für erhöhte Beständigkeit blau pulverbeschichtet. Die Anschlüsse sind als Flansch ausgeführt, was eine sichere und dichte Installation ermöglicht. Das Ventil besitzt eine Nennweite von DN 100 und eine Druckstufe von PN 16. Der Kvs-Wert beträgt 167, was eine effiziente Durchflussregelung unterstützt.

Wie wird das Füllventil eingestellt?

Die Einstellung des Füllventils FV300 erfolgt direkt am Produkt. Eine Konfiguration über NFC (Near Field Communication), ein manuelles Programmiertool oder ein PC-Tool ist nicht vorgesehen. Für das Bedienungselement ist ein Anschluss mit Adapter vorhanden. Eine Voreinstellung des Volumenstroms ist bei diesem Modell nicht gegeben.

Technische Daten

• Nennweite: DN 100
• Druckstufe: PN 16
• Werkstoff des Gehäuses: Kugelgraphitguss (Gusseisen GGG 40 / GJS-400-15)
• Oberfläche: pulverbeschichtet
• Kvs-Wert: 167
• Vordruck: max. 16 bar
• Mindestdruck: 0,7 bar
• Mediumtemperatur: 2 °C - 80 °C
• Anschlüsse: Flansch
• Ausführung: Membran

Das Resideo Füllventil FV300 stellt eine robuste und präzise Lösung für die Füllstandsregelung in der Wasserversorgung und industriellen Anwendungen dar. Gefertigt aus Kugelgraphitguss und ausgelegt für eine Nennweite von DN 100 sowie eine Druckstufe PN 16, bietet es eine zuverlässige Funktion bei Mediumtemperaturen von 2 °C bis 80 °C. Der Kvs-Wert von 167 unterstreicht die Leistungsfähigkeit dieses Ventils, das sich ideal für das Befüllen von Hochbehältern und Tanks eignet.
