Resideo 4-Wege-Muffenmischer ZR, GG 20, PN 6, DN 25, Grau

Der Resideo 4-Wege-Muffenmischer ZR, gefertigt aus robustem Grauguss GG 20, ist ein zuverlässiges Bauteil für Heizungs- und Kühlkreisläufe. Dieser Mischer ist für einen Nenndruck von PN 6 und eine Nennweite von DN 25 ausgelegt und eignet sich für den Einsatz mit Heißwasser oder Glykol-Wassergemischen bis zu 50 %. Seine Muffenausführung mit rundum vertauschbaren Anschlüssen ermöglicht eine flexible Installation.

Wie ist der Resideo 4-Wege-Muffenmischer ZR konstruiert?

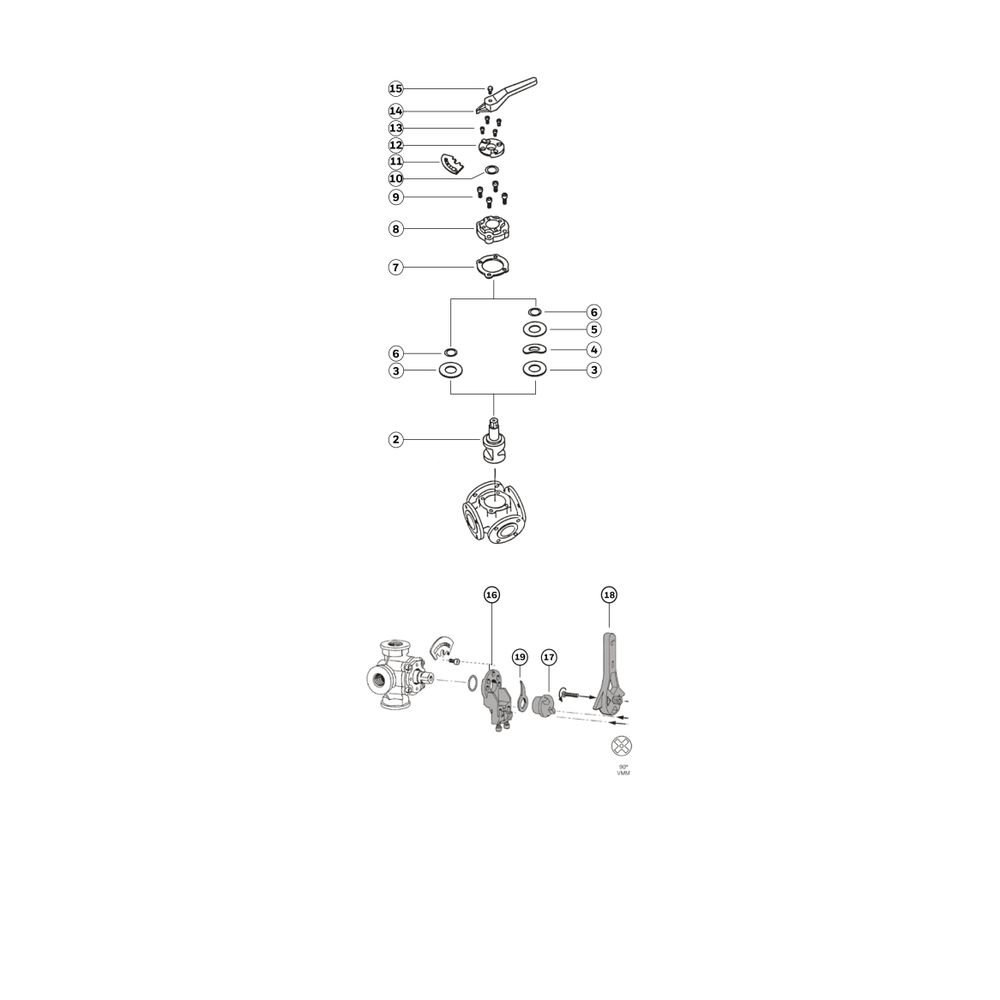

Der Muffenmischer verfügt über ein widerstandsfähiges Gehäuse aus Grauguss EN-GJL-200 (GG 20) mit einer schützenden Grundierung. Das Mischerküken ist verchromt und mit Spezialfett behandelt, um die Funktionalität und Langlebigkeit zu unterstützen. Die doppelte O-Ring-Abdichtung sorgt für eine zuverlässige Dichtheit. Die Anschlüsse sind zylindrisch nach ISO 7-1 / EN 10226-1 ausgeführt und haben einen Rohraußendurchmesser von 25 mm.

Für welche Medien und Betriebsbedingungen ist der Muffenmischer geeignet?

Der Muffenmischer ist für den Einsatz mit Wasser und Glykol-Wassergemischen bis zu 50 % nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 °C und 130 °C. Der Nenndruck beträgt PN 6, und der maximale Druckunterschied bei 20 °C liegt bei 0,1. Diese Eigenschaften machen den Mischer geeignet für Heizungs- und Kühlanwendungen mit moderaten Druck- und Temperaturanforderungen.

Welche Anschluss- und Bedienmöglichkeiten bietet der Muffenmischer?

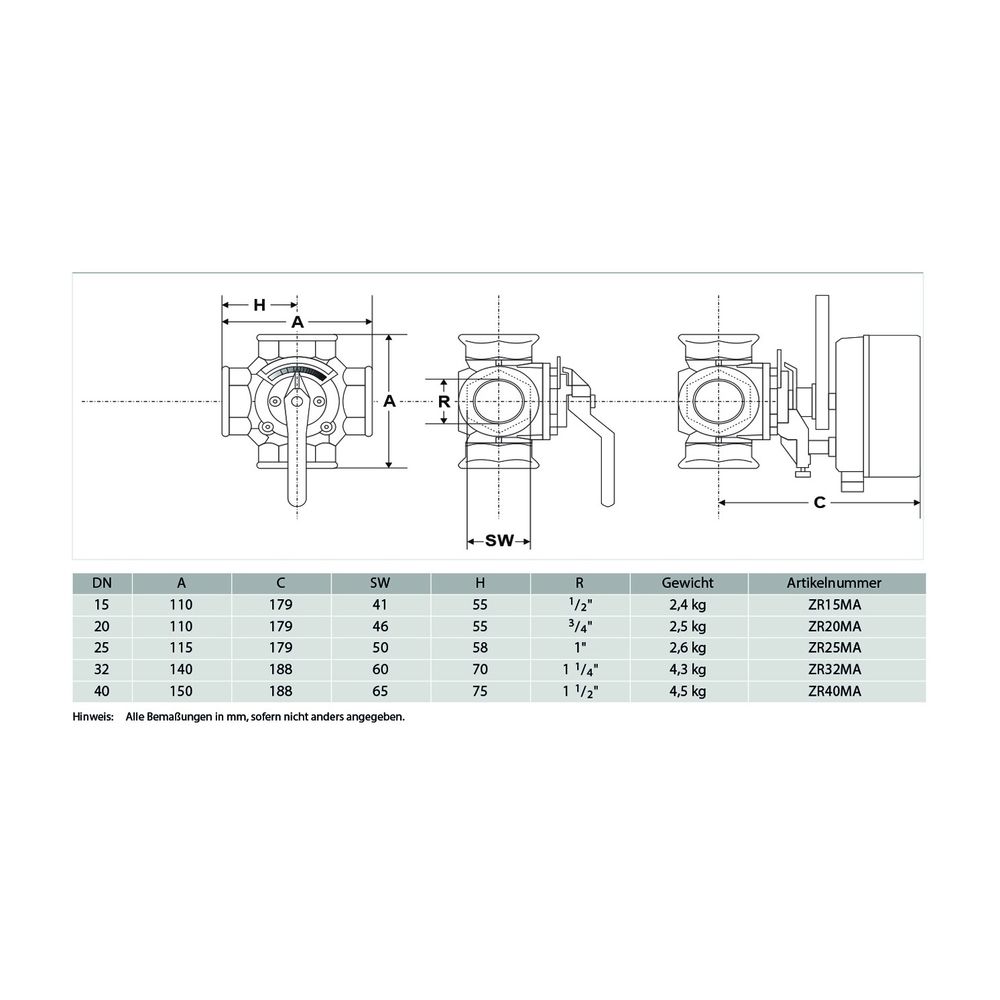

Der Muffenmischer ist mit vier zylindrischen Innengewindeanschlüssen (BSPT-Rp) ausgestattet, die rundum vertauschbar sind und eine T-förmige Durchführungsform besitzen. Die Anschlüsse haben jeweils eine Länge von 57,5 mm. Die Bedienung erfolgt über einen Elektromotor, der eine präzise Steuerung des Mischvorgangs ermöglicht. Der Drehwinkel beträgt 90 Grad, was eine effiziente Regelung des Durchflusses erlaubt.

Technische Daten

• Werkstoff Gehäuse: Grauguss EN-GJL-200 (GG 20)
• Nennweite: DN 25
• Nenndruck: PN 6
• Kvs-Wert: 10 m³/h
• Medium: Wasser, Glykol-Wassergemisch bis 50 %
• Mediumtemperatur: 2 °C bis 130 °C
• Anschlüsse: 4x Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Drehwinkel: 90 °
• Max. Druckunterschied bei 20 °C: 0,1
• Bedienung: Elektromotor

Der Resideo 4-Wege-Muffenmischer ZR bietet eine robuste Konstruktion aus Grauguss mit verchromtem Mischerküken und doppelter O-Ring-Abdichtung. Mit einem Nenndruck von PN 6, einem Kvs-Wert von 10 m³/h und einer Mediumtemperatur von bis zu 130 °C ist er für vielfältige Heizungs- und Kühlanwendungen geeignet und ermöglicht durch seine T-förmige Muffenausführung eine flexible Installation und präzise Regelung.
