Resideo Systemtrenner BA298I-F Bauart BA, Edelstahl FA, DN 100

Der Resideo Systemtrenner BA298I-F Bauart BA, mit Flanschanschlüssen der Nennweite DN 100, ist eine essenzielle Sicherungsarmatur für Trinkwasserinstallationen. Er dient der Absicherung gegen Rückfließen, Rückdrücken und Rücksaugen von Flüssigkeiten der Gefahrenklasse 4 gemäß DIN EN 1717. Das Gerät ist für vollentsalztes Wasser und Trinkwasser bis 65 °C geeignet und findet bevorzugt Anwendung in Bereichen, in denen Buntmetalle unzulässig sind.

Wie schützt der Resideo Systemtrenner BA298I-F die Trinkwasserinstallation?

Der Systemtrenner arbeitet nach dem bewährten Dreikammernprinzip. Er ist mit zwei Rückflussverhinderern, einem Ablassventil und drei Kugelhähnen ausgestattet, die den Anschluss eines Differenzdruck-Manometers ermöglichen. Diese Konstruktion ermöglicht eine zuverlässige Trennung der Trinkwasserinstallation von Nichttrinkwasser und schützt effektiv vor Verunreinigungen durch Rückfluss. Die Armatur ist wartungspflichtig gemäß DIN EN 806-5.

Welche Materialien werden im Systemtrenner verwendet?

Das Gehäuse und alle weiteren Metallteile des Systemtrenners bestehen aus hochwertigem rostfreiem Edelstahl. Die Dichtungen sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Alle verwendeten Materialien sind bleifrei mit einem Bleianteil von weniger als 0,1 %, was die Eignung für Trinkwasseranwendungen unterstreicht.

Für welche Einsatzbereiche ist der Systemtrenner BA298I-F konzipiert?

Dieser Systemtrenner ist für den Einsatz mit vollentsalztem Wasser und Trinkwasser bis zu einer maximalen Mediumtemperatur von 65 °C ausgelegt. Er bietet eine Absicherung gegen Flüssigkeiten der Gefahrenklasse 4 nach DIN 1988, Teil 4 und DIN EN 1717. Besonders geeignet ist die Armatur für Installationen, in denen der Einsatz von Buntmetallen nicht zulässig ist. Die Einbaulage ist horizontal, wobei das Ablassventil nach unten ausgerichtet sein muss.

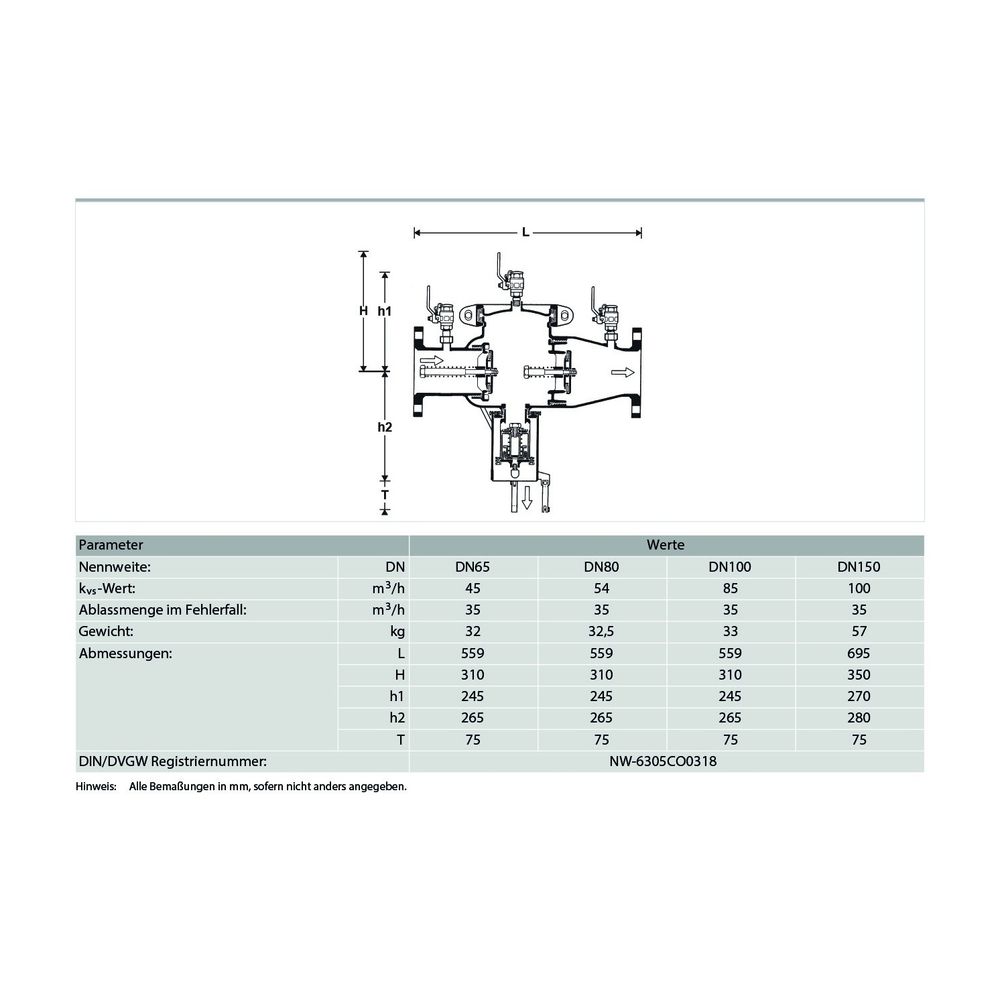

Technische Daten

• Werkstoff Gehäuse: Edelstahl 316 Ti (1.4571)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nennweite: DN 100
• Anschlüsse: Flansch nach DIN
• Max. Mediumtemperatur: 65 °C
• Nenndurchsatz (Kvs-Wert): 85
• Druckstufe: PN 10
• Max. Vordruck: 10 bar
• Bauhöhe: 510 mm
• Einbaulänge: 559 mm

Der Resideo Systemtrenner BA298I-F Bauart BA bietet eine zuverlässige und sichere Lösung zur Absicherung von Trinkwasserinstallationen. Mit seinem robusten Gehäuse aus Edelstahl 316 Ti (1.4571), der Nennweite DN 100 und der Eignung für Medientemperaturen bis 65 °C schützt er effektiv vor Verunreinigungen durch Rückfließen, Rückdrücken und Rücksaugen von Flüssigkeiten der Gefahrenklasse 4. Die Armatur erfüllt mit einem Nenndurchsatz von 85 und einer Druckstufe von PN 10 hohe technische Anforderungen.
