Resideo Strang- und Absperrventil Kombi-2-Pl BLF, R 1/2" LF, Kvs 0.43

Das Resideo Strang- und Absperrventil Kombi-2-Pl BLF ist ein zweifachregelndes Strangregulierventil für den Rücklauf in Heizungsanlagen. Es zeichnet sich durch eine variable Drosselöffnung aus und bietet zusätzliche Funktionen wie Absperren, Entleeren, Füllen und Messen. Mit einer Nennweite von DN 15 (R 1/2") und einem Kvs-Wert von 0,43 ist es für den Einsatz mit Wasser oder Wasser-Glykolgemischen geeignet. Das Ventilgehäuse aus korrosionsbeständigem, entzinkungsbeständigem Messing ermöglicht Langlebigkeit.

Welche Funktionen bietet das Resideo Kombi-2-Pl Ventil?

Das Ventil dient als zweifachregelndes Strangregulierventil im Rücklauf und ermöglicht eine präzise hydraulische Einstellung durch seine variable Drosselöffnung. Neben der Regulierung sind Funktionen wie Absperren, Entleeren, Füllen und Messen integriert. Das Entleeren und Befüllen ist über die Messanschlüsse mit entsprechenden Adaptern möglich. Die Voreinstellwerte sind nach dem Entfernen des Handrads leicht ablesbar und können arretiert werden. Eine Besonderheit ist, dass die Voreinstellung während eines Absperrvorganges unverändert bleibt. Das Ventil ist mit einem Messanschluss, Messnippel und einem Standanzeiger ausgestattet, was den statischen hydraulischen Abgleich und die Druckdifferenzmessung unterstützt.

Welche Materialien werden verwendet und für welche Medien ist es geeignet?

Das Gehäuse des Ventils ist aus hochwertigem, korrosions- und entzinkungsbeständigem Messing gefertigt. Der Ventileinsatz besteht ebenfalls aus Messing. Für die Dichtheit sorgen O-Ringe aus EPDM und Dichtungen aus PTFE. Das Handrad ist aus robustem Kunststoff gefertigt. Die Anschlüsse sind als zylindrische Innengewinde (BSPP) ausgeführt, passend für Rohrleitungen mit einem Nenndurchmesser von DN 15. Das Ventil ist für Medien wie Wasser oder Wasser-Glykolgemisch nach VDI 2035 geeignet, wobei der Glykolanteil maximal 50 % betragen darf und der pH-Wert zwischen 8 und 9,5 liegen sollte. Es ist speziell für Heizungswasser ausgelegt, jedoch nicht für warmes Trinkwasser oder Leitungswasser geeignet. Die Mediumtemperatur kann im Dauerbetrieb zwischen -20 °C und 130 °C liegen. Der maximale Betriebsdruck beträgt PN 16 (16 bar).

Wie wird das Ventil eingestellt und bedient?

Die Einstellung des Ventils kann in Kombination mit dem Messcomputer BasicMess-2 (VM242) erfolgen, in dem alle relevanten Durchflusswerte bereits hinterlegt sind. Das Messprinzip basiert auf der Druckdifferenz. Das Ventil ist für die Handbedienung geeignet.

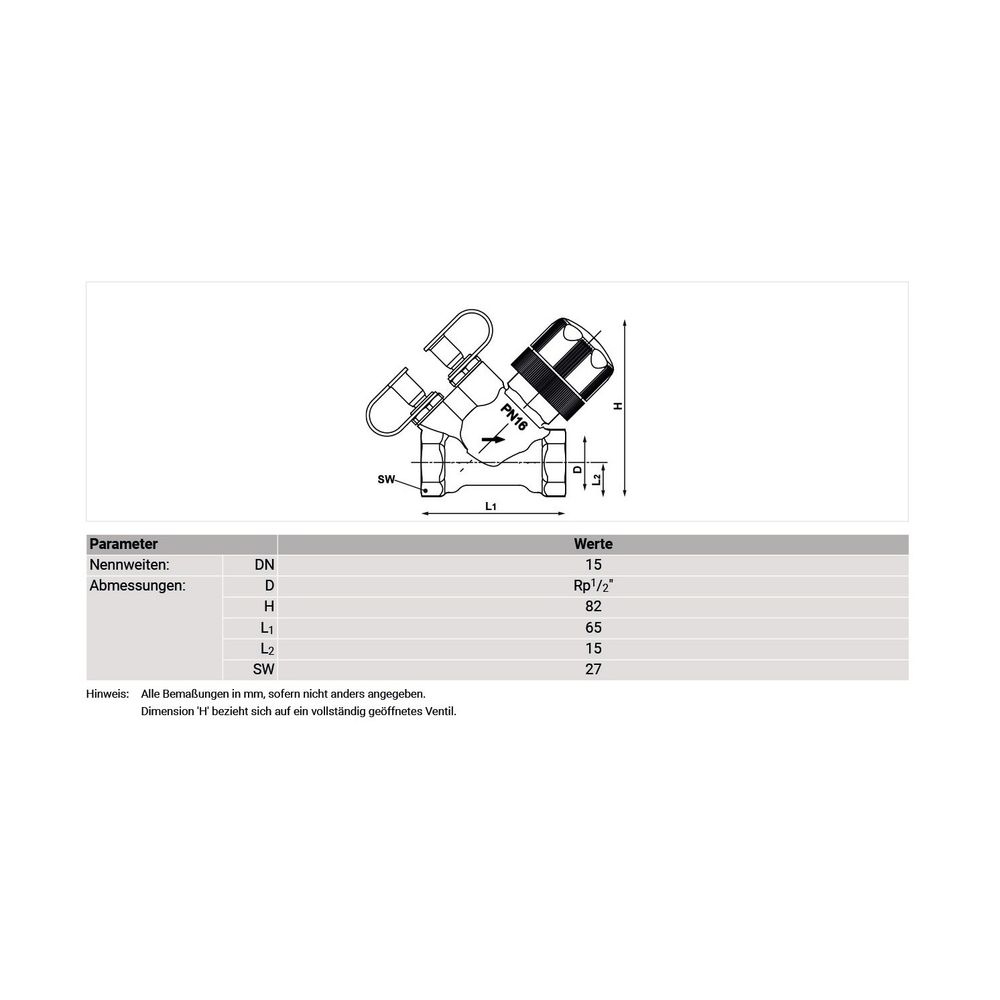

Technische Daten

• Kvs-Wert: 0,43
• Nennweite: DN 15 (R 1/2")
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Medium: Wasser, Wasser-Glykolgemisch (max. 50 % Glykol)
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 130 °C
• Maximaler Betriebsdruck: PN 16 (16 bar)
• Anschluss: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Hydraulischer Abgleich: statisch
• Bedienung: Handbedienung

Das Resideo Strang- und Absperrventil Kombi-2-Pl BLF bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in Heizungsanlagen. Mit seinem präzisen Kvs-Wert von 0,43 und der Nennweite DN 15 ermöglicht es eine effiziente Steuerung des Volumenstroms. Die robuste Konstruktion aus entzinkungsbeständigem Messing und die breite Spanne der Mediumtemperatur von -20 °C bis 130 °C unterstreichen die Leistungsfähigkeit und Langlebigkeit dieses Ventils.
