Resideo Sicherheitsventil SV300, GGG, plvb, A DN 100, Blau

Das Resideo Sicherheitsventil SV300 aus Kugelgraphitguss ist ein eigenmediumgesteuertes Ventil mit Hilfssteuerung, das Anlagen zuverlässig vor unzulässigem Überdruck schützt. Dieses kompakte Gerät mit einem Nenndurchmesser von DN 100 und Flanschanschlüssen ist besonders für enge Einbauverhältnisse, wie beispielsweise in Schächten, geeignet und erfordert keine separate Impulsleitung. Es ist für den Einsatz mit Wasser bei Temperaturen von 2 °C bis 80 °C konzipiert und arbeitet bei einem maximalen Betriebsdruck von 16 bar.

Wie schützt das Resideo SV300 vor Überdruck?

Das Sicherheitsventil SV300 von Resideo arbeitet mit einer Hilfssteuerung, die eigenmediumgesteuert ist. Dies bedeutet, dass das Ventil den Druck des Mediums selbst nutzt, um die Schutzfunktion zu aktivieren. Es ist darauf ausgelegt, Anlagen effektiv vor Schäden durch zu hohen Druck zu bewahren, indem es bei Erreichen des Ansprechdrucks öffnet und überschüssiges Medium abführt. Das integrierte Entlüftungsventil unterstützt die Funktionalität und trägt zur Betriebssicherheit bei. Die hydraulische Bedienung sorgt für eine präzise und zuverlässige Druckregelung.

Welche Materialien sorgen für die Langlebigkeit des Ventils?

Für eine hohe Beständigkeit und lange Lebensdauer sind Gehäuse, Deckel und Membranteller des Sicherheitsventils aus Kugelgraphitguss (GJS-400-15) gefertigt und innen sowie außen pulverbeschichtet. Ventilsitz, Druckfeder und Steuerstange bestehen aus Edelstahl, während die gewebeverstärkte Membrane aus NBR und die Dichtungen aus NBR und EPDM gefertigt sind. Der Regulierkegel ist aus Rotguss und das Pilotventil aus Messing. Steuerleitungen aus hochwertigem Kunststoff ergänzen die Materialauswahl.

Für welche Betriebsbedingungen und Anschlüsse ist das SV300 ausgelegt?

Das Sicherheitsventil ist für den Einsatz mit Wasser als Medium bei Temperaturen von 2 °C bis 80 °C geeignet. Es arbeitet bei einem maximalen Betriebsdruck von 16 bar und verfügt über einen Ansprechdruckbereich von 3 bis 15 bar. Der Mindestdruck liegt bei 0,7 bar. Die Druckstufe des Artikels und der Flanschanschlüsse ist PN 16, was eine robuste Auslegung für den Einsatz in verschiedenen Anlagen sicherstellt. Das SV300 ist mit Flanschanschlüssen ausgestattet, jeweils mit einer Länge von 175 mm. Der Nenndurchmesser ist DN 100, was es für größere Rohrleitungsdurchmesser und entsprechende Durchflussmengen geeignet macht. Der Kvs-Wert beträgt 167, was auf einen hohen Durchfluss hinweist.

Technische Daten

• Werkstoff Gehäuse: Kugelgraphitguss (GGG 40, GJS-400-15)
• Oberfläche: Pulverbeschichtet
• Anschlussart: Flansch
• Nenndurchmesser: DN 100

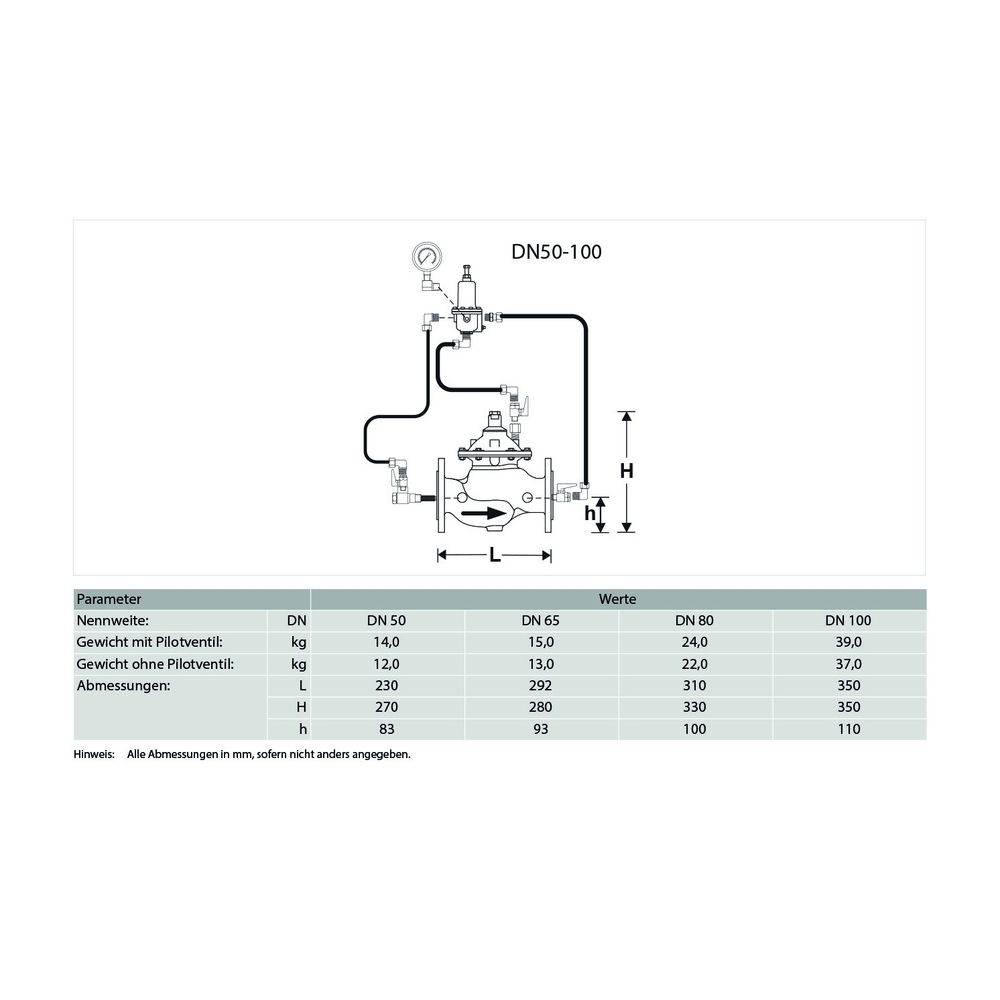

• Bauhöhe: 350 mm
• Druckstufe: PN 16
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Mediumtemperatur: 2 °C bis 80 °C
• Ansprechdruck: 3 bis 15 bar
• Kvs-Wert: 167

Das Resideo Sicherheitsventil SV300 bietet mit seiner robusten Bauweise aus Kugelgraphitguss, der pulverbeschichteten Oberfläche und der eigenmediumgesteuerten Hilfssteuerung einen zuverlässigen Überdruckschutz für Anlagen. Die Auslegung für einen maximalen Betriebsdruck von 16 bar und eine Mediumtemperatur bis 80 °C macht es zu einer geeigneten Lösung für vielfältige Anwendungen, insbesondere bei beengten Einbauverhältnissen.
