Resideo Druckunabhängiges Regelventil Kombi-QM, Grauguss, DN 125, 9000-90000l/h, 35-600kPa

Das Resideo Druckunabhängige Regelventil Kombi-QM, Typ V5006, ist ein voreinstellbares Regelventil aus robustem Grauguss mit einer Nennweite von DN 125. Es vereint einen Durchflussregler und einen Vollhub-Temperaturregler in einem Gerät und ist für Durchflussmengen von 9000 bis 90000 l/h ausgelegt. Dieses Ventil eignet sich ideal für den hydraulischen Abgleich und die Temperaturregelung in Systemen wie Gebläsekonvektoren, Klimageräten, Kühldecken und Einrohr-Heizungsanlagen. Es ist für den Einsatz mit Wasser oder Wasser-Glykol-Gemischen (bis max. 50 % Glykol nach VDI 2035) konzipiert und arbeitet zuverlässig bei Differenzdrücken von 35 bis 600 kPa.

Wie funktioniert das Kombi-QM Regelventil?

Das V5006 Kombi-QM von Resideo ist ein druckunabhängiges Regelventil, das einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität integriert. In Verbindung mit einem elektromotorischen Stellantrieb ermöglicht es eine präzise Vollhub-Temperaturregelung. Das Ventil ist vielseitig einsetzbar in Anlagen mit variablem und konstantem Durchfluss. Ohne einen Stellantrieb kann es als Durchflussbegrenzer zur Regelung eines konstanten Durchflusses dienen. Mit einem Stellantrieb fungiert es als druckunabhängiges Regelventil für die variable Durchflussregelung.

Für welche Anwendungen ist das Ventil geeignet?

Das Resideo Kombi-QM Regelventil wird typischerweise für den hydraulischen Abgleich und die Temperaturregelung in verschiedenen Heizungs- und Klimasystemen eingesetzt. Dazu gehören Gebläsekonvektoren, Klimageräte, Kühldecken sowie Einrohr-Heizungsanlagen. Als Medium ist Wasser oder ein Wasser-Glykol-Gemisch mit maximal 50 % Glykol gemäß VDI-Richtlinie 2035 zulässig. Das Ventil ist speziell für Heizungswasser geeignet und nicht für Trinkwasser oder Leitungswasser ausgelegt.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Resideo Kombi-QM besteht aus Grauguss der Werkstoffgüte Gusseisen GG 25 (GJL-250) und ist lackiert. Die Nennweite beträgt DN 125, und die Anschlüsse sind als Flansch ausgeführt, passend für eine Druckstufe von PN 16. Die Anschlusslängen betragen jeweils 200 mm. Das Ventil ist für einen maximalen Betriebsdruck von 16 bar ausgelegt und kann Mediumtemperaturen von -10 °C bis 120 °C dauerhaft verarbeiten. Der zulässige Differenzdruckbereich liegt zwischen 35 und 600 kPa. Der maximale Druckunterschied bei 20 °C beträgt 6. Ein dynamischer hydraulischer Abgleich wird unterstützt. Das Ventil ist motorgesteuert und für den Betrieb mit einem elektromotorischen Stellantrieb vorgesehen. Messanschlüsse und Messnippel sind integriert, um die Überwachung und Einstellung zu erleichtern. Der KV-Wert liegt zwischen 9 und 90, und die Bedienhöhe beträgt 347 mm.

Technische Daten

• Nennweite: DN 125
• Durchflussmenge: 9000 - 90000 l/h
• Differenzdruck: 35 - 600 kPa
• Max. Betriebsdruck: 16 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 120 °C
• Werkstoff Gehäuse: Grauguss (Gusseisen GG 25, GJL-250)
• Anschlussart: Flansch
• KV-Wert: 9 - 90

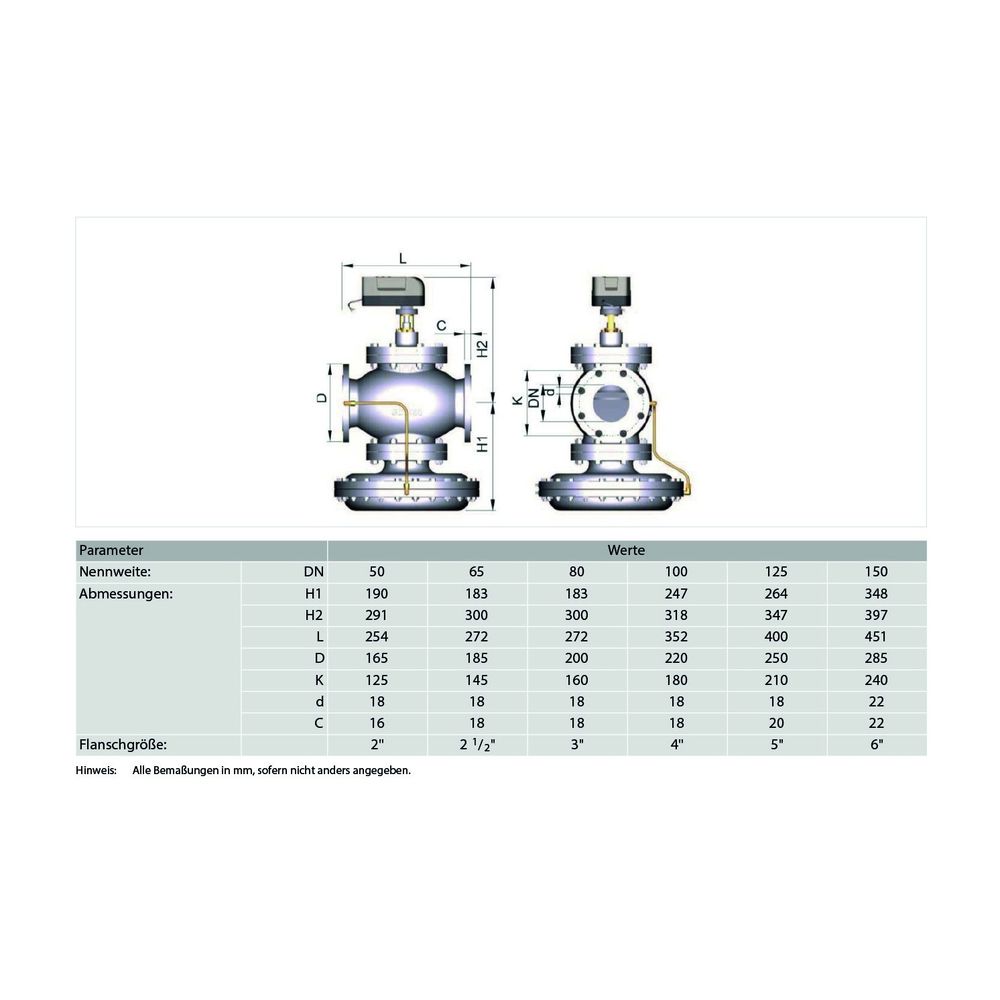

• Bedienhöhe: 347 mm
• Hydraulischer Abgleich: dynamisch

Das Resideo Druckunabhängige Regelventil Kombi-QM bietet eine zuverlässige und flexible Lösung für den hydraulischen Abgleich und die Temperaturregelung in komplexen Heizungs- und Klimaanlagen. Mit seiner robusten Bauweise aus Grauguss, der hohen Durchflusskapazität von 9000 bis 90000 l/h und der Möglichkeit zur druckunabhängigen Regelung unterstützt es eine präzise und effiziente Anlagensteuerung bei Betriebsdrücken bis 16 bar und Mediumtemperaturen bis 120 °C.
