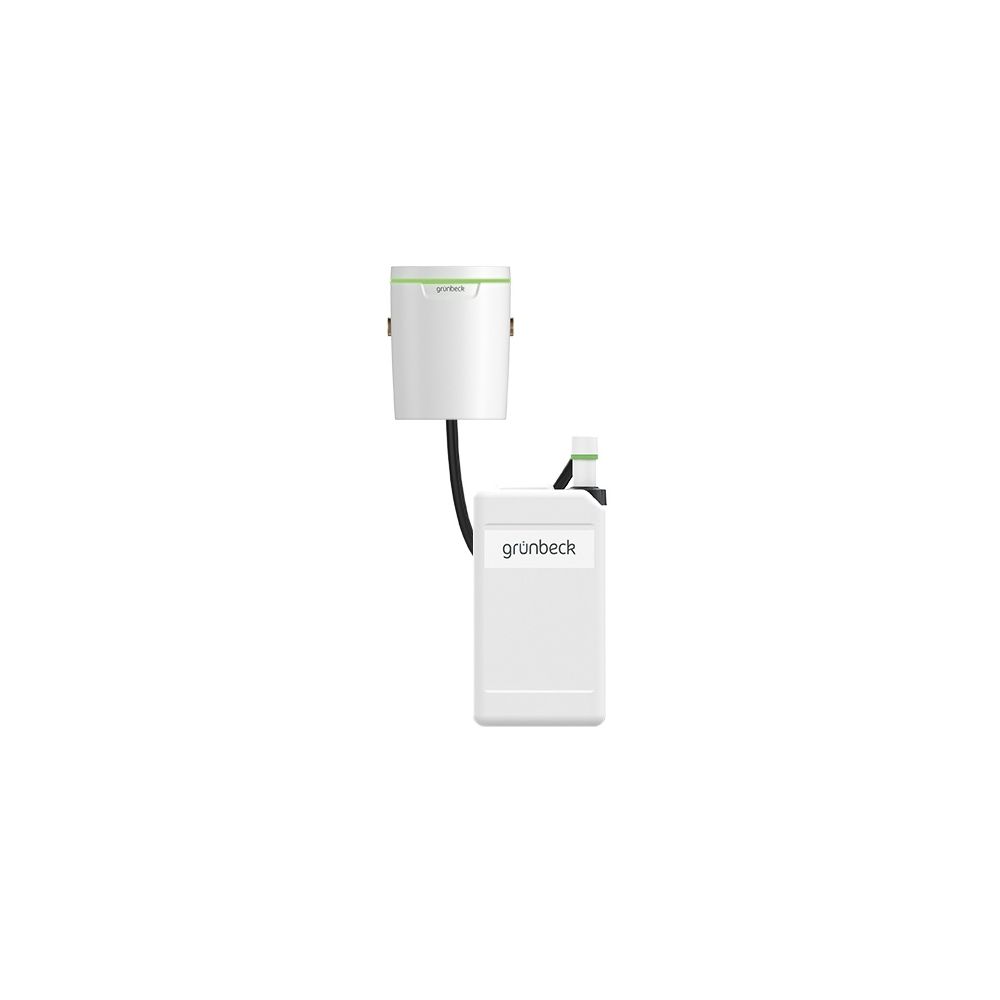

Grünbeck Dosieranlage exaliQ:SC20, Mengenproportional, DN 40, 20cbm/h, 117415

Die Grünbeck Dosieranlage exaliQ:SC20 ermöglicht eine präzise, mengenproportionale Dosierung von Mineralstofflösungen zum Schutz von Trinkwasserleitungen vor Korrosion in Wohngebäuden. Das System ist für einen Nenndurchfluss von 20 cbm/h ausgelegt und für den Einsatz in Rohrleitungen der Dimension DN 40 konzipiert.

Funktionsweise und Überwachung

Die Anlage arbeitet mengenproportional, wodurch die Dosierung exakt an den aktuellen Wasserdurchfluss angepasst wird. Eine elektronische Niveauüberwachung schützt die Pumpe vor Trockenlauf, indem sie bei leerem Dosierbehälter abschaltet. Der Betriebszustand wird über ein Bedienfeld mit LED-Anzeige kommuniziert, wobei ein grüner LED-Ring zusätzlich über Statusmeldungen oder Störungen informiert. Ein integriertes Selbstkontrollsystem verhindert bei Fehlfunktionen eine unzulässige Überdosierung. Über eine USB-Schnittstelle lassen sich gespeicherte Betriebsdaten, wie Datum und durchflossene Wassermenge, für einen Zeitraum von etwa 12 Monaten auslesen und dokumentieren.

Technische Daten

• Anschlussnennweite: DN 40
• Arbeitsbereich: 20 cbm/h
• Nenndruck: 10 bar
• Wassertemperatur max.: 30 °C
• Stromanschluss: 230 V/50 Hz
• Betriebsspannung: 24 V/50 Hz
• Dosiermenge: 100 ml/cbm
• Dosierfolge: 0,93 l/Imp.
• Bauhöhe: 425 mm
• Wandabstand bis Rohrmitte: 65 mm

Die exaliQ:SC20 bietet eine zuverlässige Lösung für die mengenproportionale Dosierung in Trinkwasserinstallationen. Durch die präzise Abstimmung auf den Wasserverbrauch und die integrierten Sicherheitsfunktionen wie die Niveauüberwachung und das Selbstkontrollsystem wird ein effizienter und sicherer Betrieb in der Haustechnik unterstützt.

Lieferumfang

• 1x Dosieranlage exaliQ:SC20
• 1x Kontaktwasserzähler mit Verschraubungen
• 1x Impulskabel mit Hallimpulssensor (ca. 1,5 m)
• 1x Dosierstelle mit Rückschlagventil
• 1x Dosiergerät mit Dosierschlauch und Sauglanze
• 1x Dosierventil
• 1x Halterung mit Abstandshalter
• 1x Netzteil 230 V/12 V mit Verbindungskabel (ca. 1,9 m)
